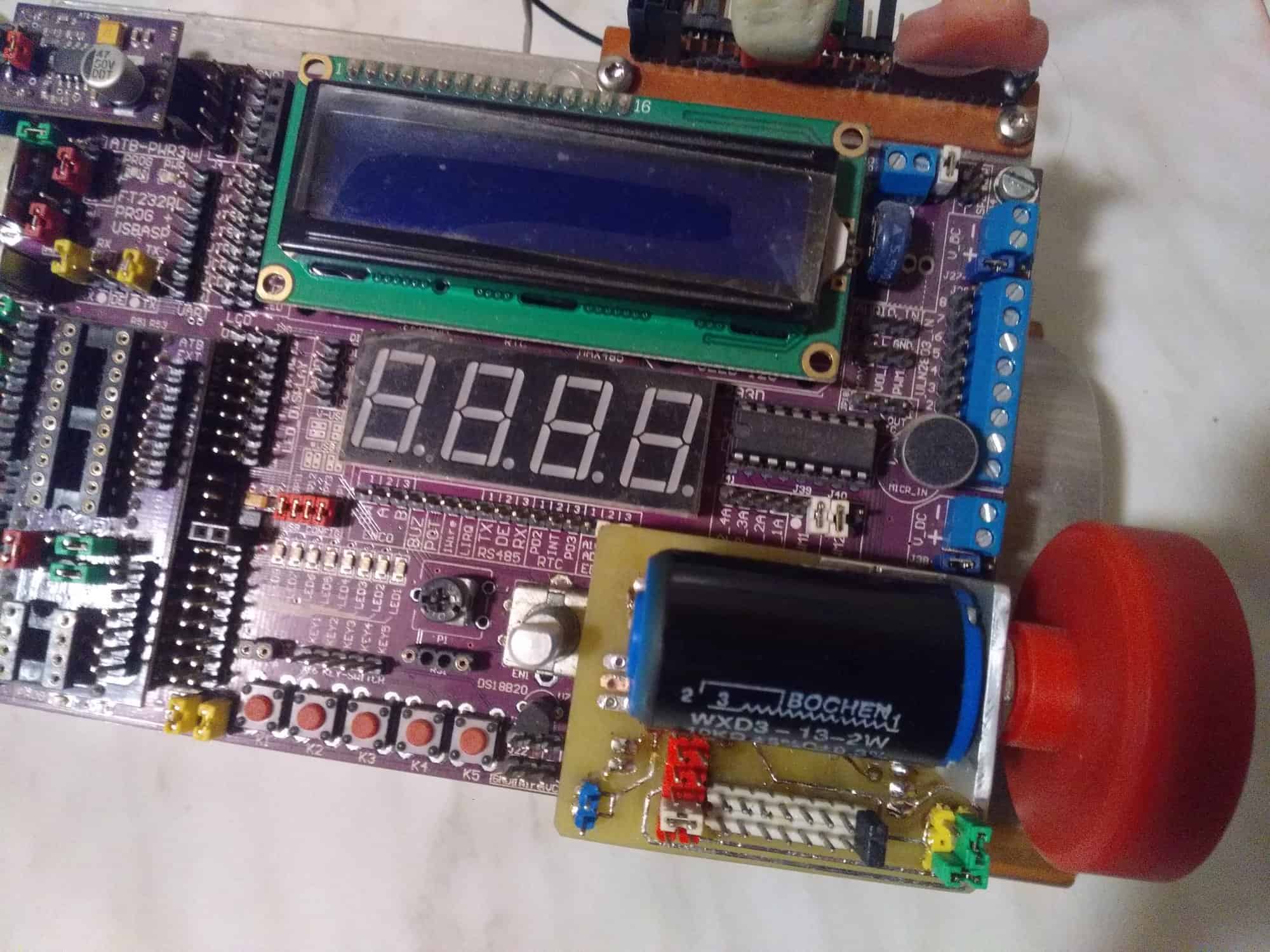

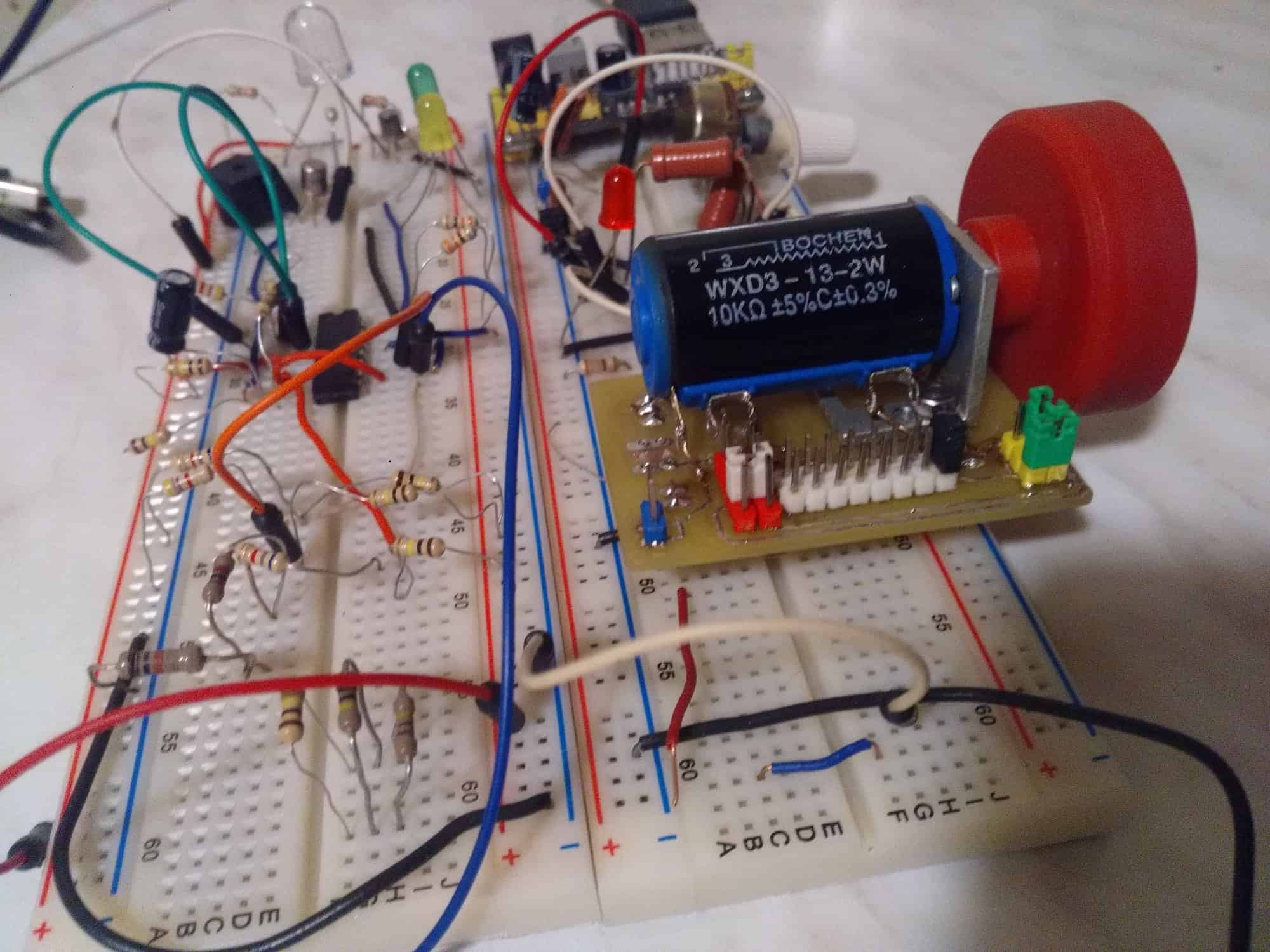

Pomysł na ten przyrząd lub podzespół narodził się w trakcie prac nad innym projektem. Potrzebna była emulacja termistora i pomiar napięć celem zadziałania innego projektowanego układu. Oczywiście można czujnik chłodzić lodem, macać palcami lub podpiekać zapalniczką 🙂 Kiepska metoda. A że miotanie się z opornikami na płytce stykowej i częste " cośniekontaktowanie" potrafi zirytować do maksimum, trzeba było coś przedsięwziąć. Cały moduł postanowiłem dopasować do płytki testowej firmy Atnel.


Co prawda jest tam wbudowany dzielnik, ale trudno o większą dokładność przy zwykłym potencjometrze. Wybór padł na potencjometr wieloobrotowy 10k, do tego osiem rezystorów , aby z grubsza mieć może nie pełen, ale spory zakres przełożeń. Dodatkowo w projekcie znalazło się miejsce na dodatkowy rezystor spoza zakresu tych już wbudowanych. Niestety na płytce nie zostały wlutowane odpowiednie wejścia - brak miejsca. Mój błąd - źle coś zwymiarowałem. Niezależnie od tego, dostępne oporniki można łączyć równolegle. Dostępne wartości:

  • 1k
  • 1,8k
  • 5,6k
  • 10k
  • 22k
  • 39k
  • 56k
  • 68k

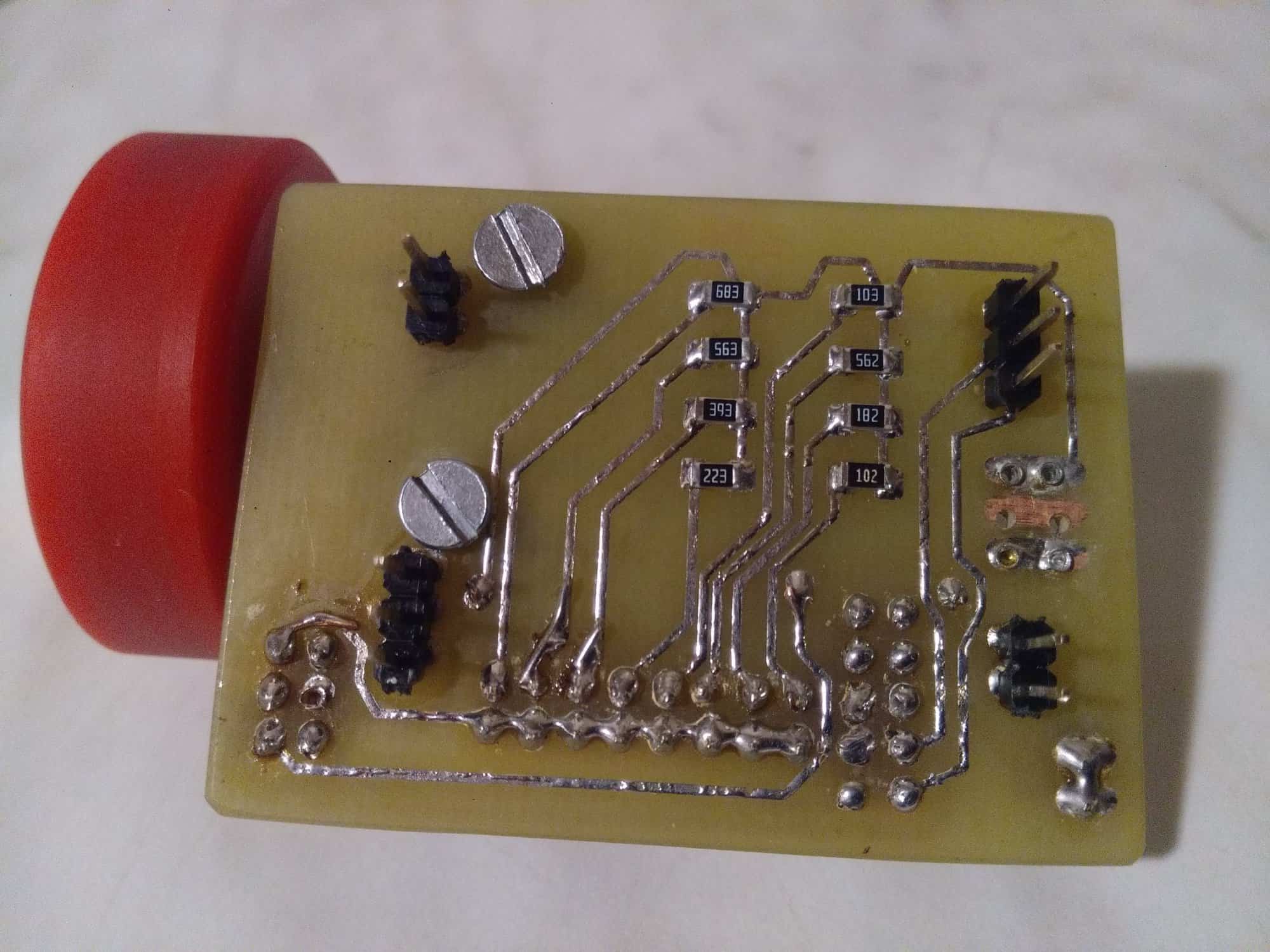

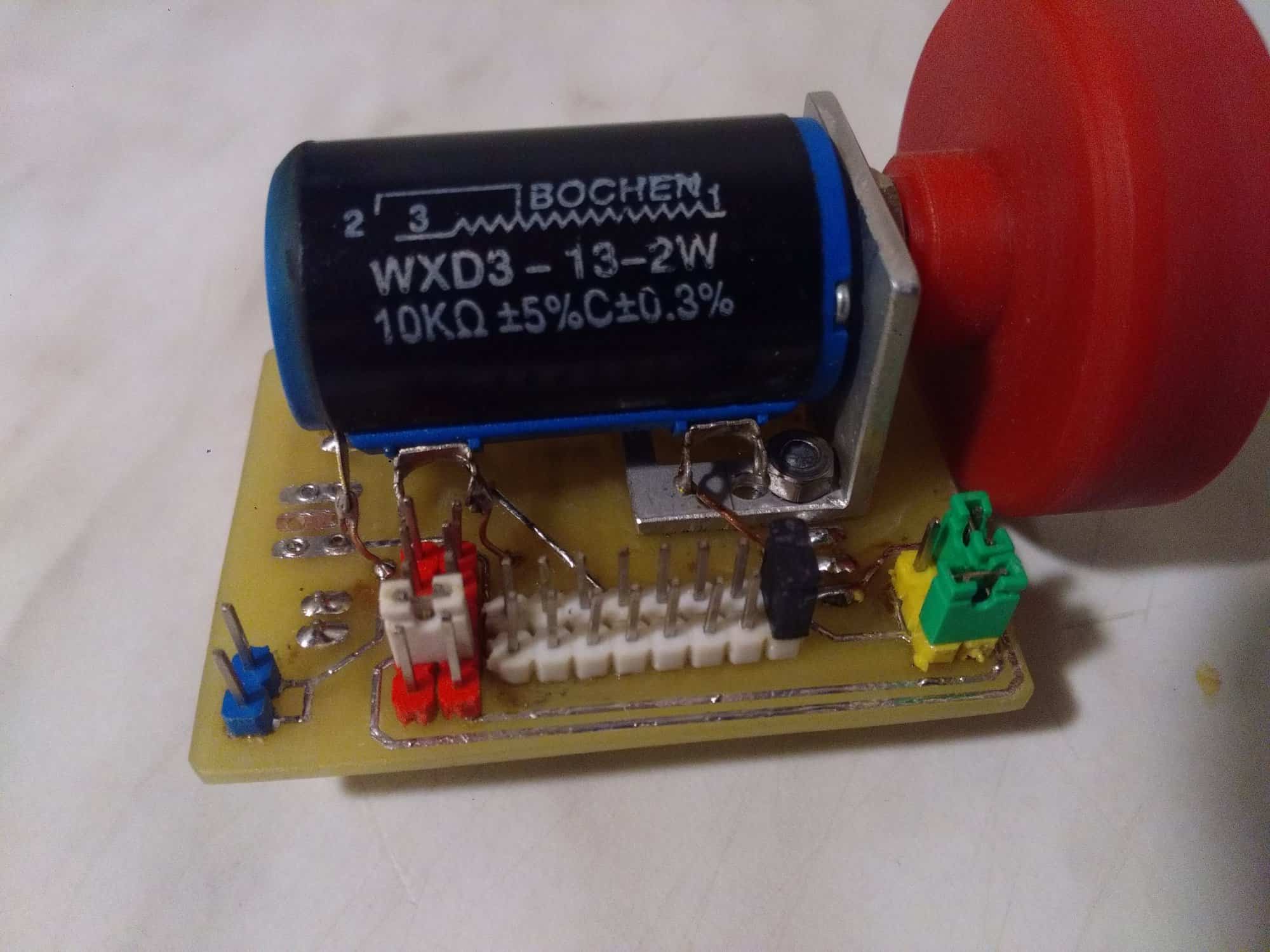

Każde ze złącz wykonałem z różnokolorowych goldpinów. Biała listwa - wybór opornika. Czerwona - napięcie wejściowe. Montując moduł na docelowej płytce, od razu mamy dostęp do 3,3 i 5 V. 12 V dostępne jest w przypadku zasilania płytki z zewn. zasilacza, nie z USB. Ewentualnie inne, potrzebne napięcie można wpiąć w tę listwę, oczywiście usuwając zworkę. Niebieskie - wyjście. Żółta - ten zestaw pinów umożliwia zamianę miejscami rezystorów, tzn. albo potencjometr jest górnym lub dolnym elementem dzielnika.

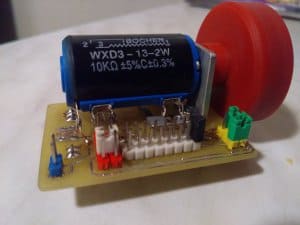

IMG_20190125_224654.thumb.jpg.ab3d8fd37d582dc110f7be129e23e967.jpg IMG_20190126_031944.thumb.jpg.242e4113691dffdca5338dfb0e58fd3c.jpg

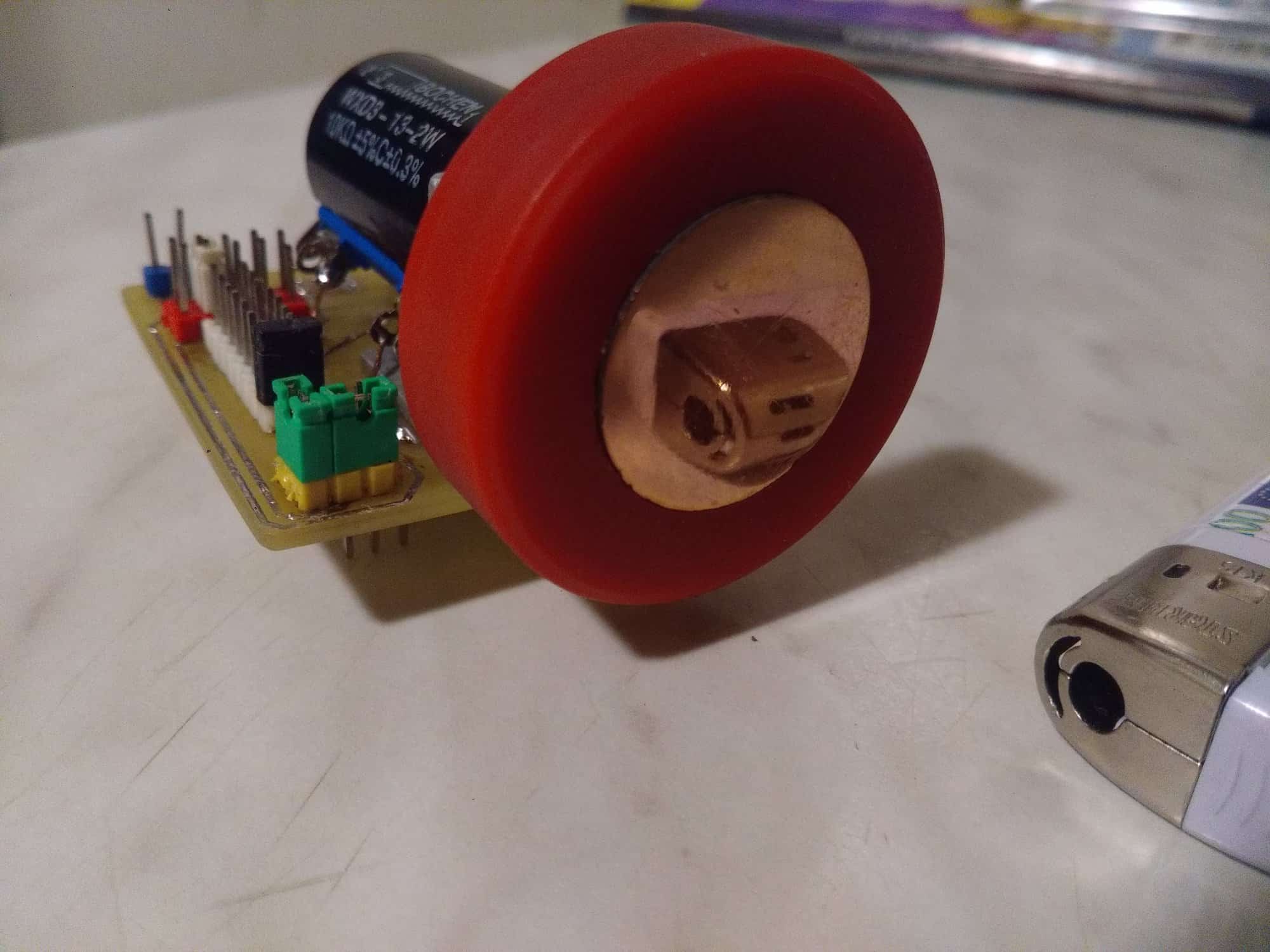

Piękne pokrętło wytoczyłem z poliamidu i przyozdobiłem wypolerowanym na "lustro" kawałkiem laminatu. Niejaki problem pojawił się w trakcie pracy, było połączenie ścieżek obu warstw goldpinami.  Można wprawdzie lutować obie strony i przesunąć później plastikową osłonę, ale wybrałem inne wyjście. Nie pamiętam fachowej nazwy ani firmy która to produkuje - miedziane tulejki do przelotek.

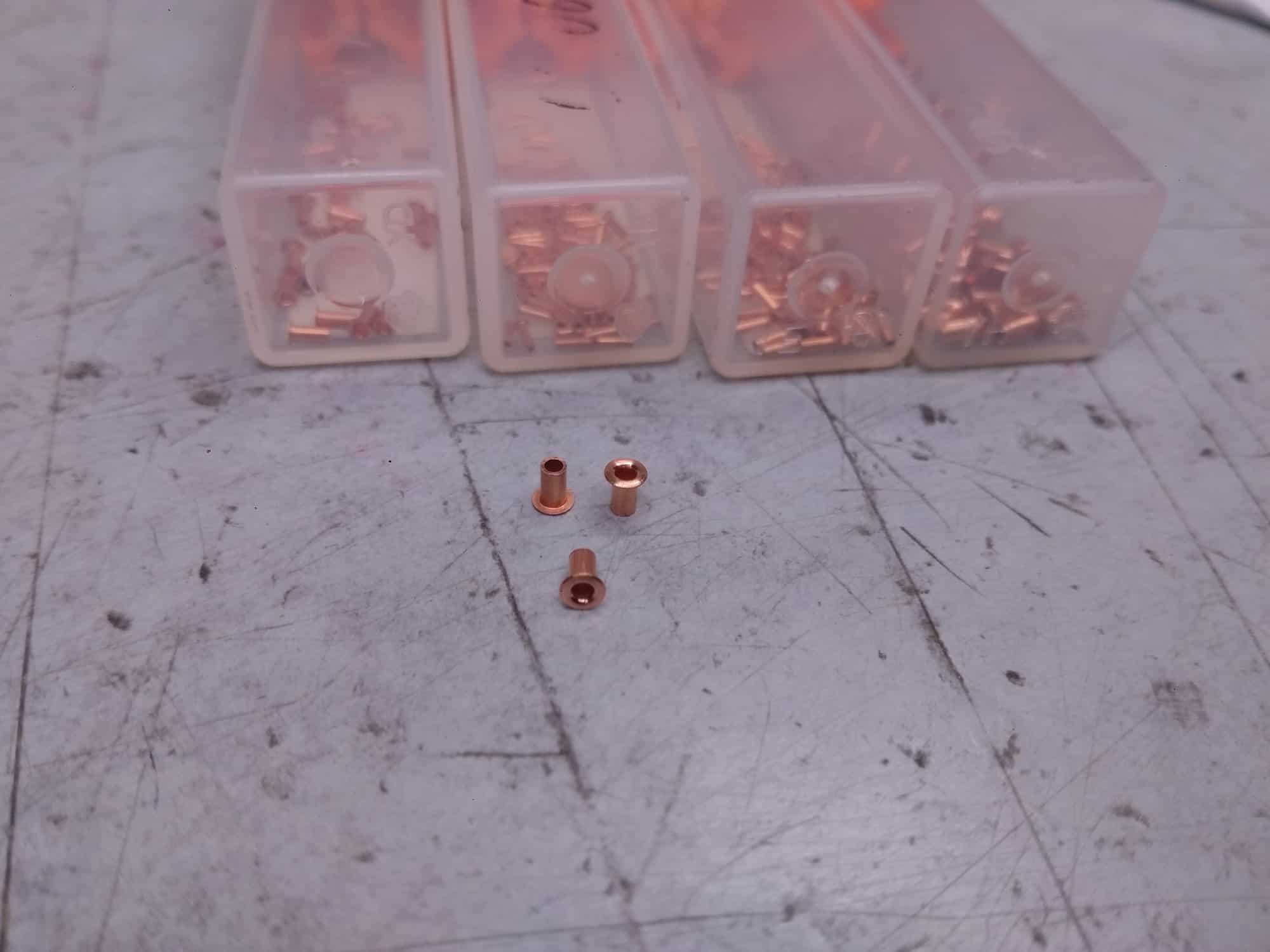

Kupione w małym internetowym sklepie w kilku rozmiarach. Bardzo fajne rozwiązanie łączenia ścieżek, a przy okazji można i jakąś nóżkę/pin układu wetkać 🙂 Przydatne, gdy z jednej strony dojście zasłania inny element.

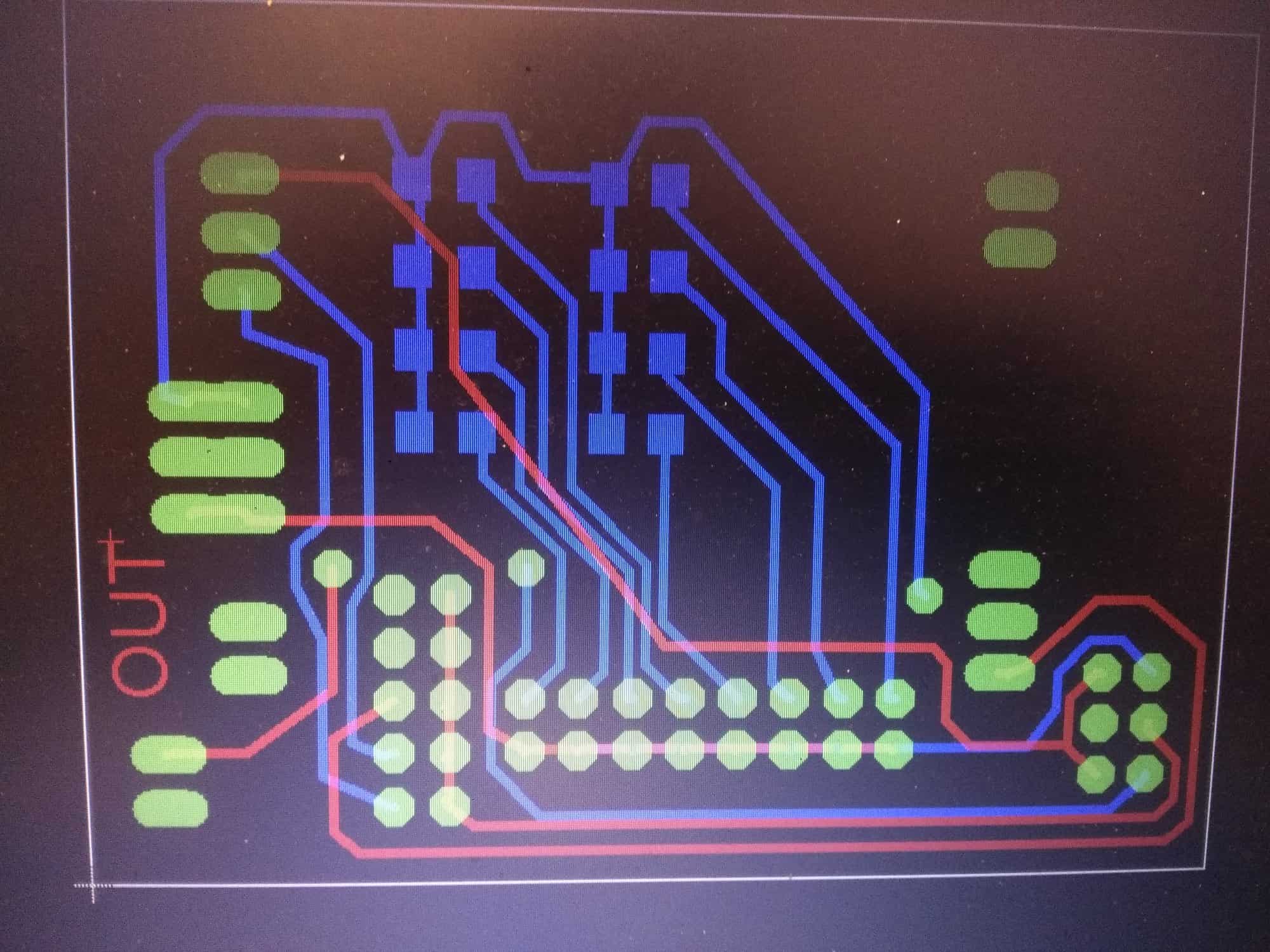

Wzór płytki:


Wadą, tego na dość szybko robionego ustrojswa, jest niedopasowanie do płytek stykowych.


Być może kolejne wcielenie posiądzie już tę możliwość. Przy okazji zostanie doposażona o wtórnik napięcia na np. 741 lub układ podwójny 358. Wówczas jedno z wyjść wtórnika można wpiąć do jakiegoś miernika, drugie do testowanego układu. Gdyby zaszaleć, można dać poczwórny wzmacniacz operacyjny: dwa w konfiguracji wyżej opisana, kolejny jako źródło prądowe, ostatni jako typowy wzmacniacz o regulowanym wzmocnieniu. W przypadku używania termistorów byłoby jak znalazł. Z powodzeniem symulowałem na tym "przyrządzie" czujnik temp. LM35 . I można by pewnie każdy inny analogowy.
