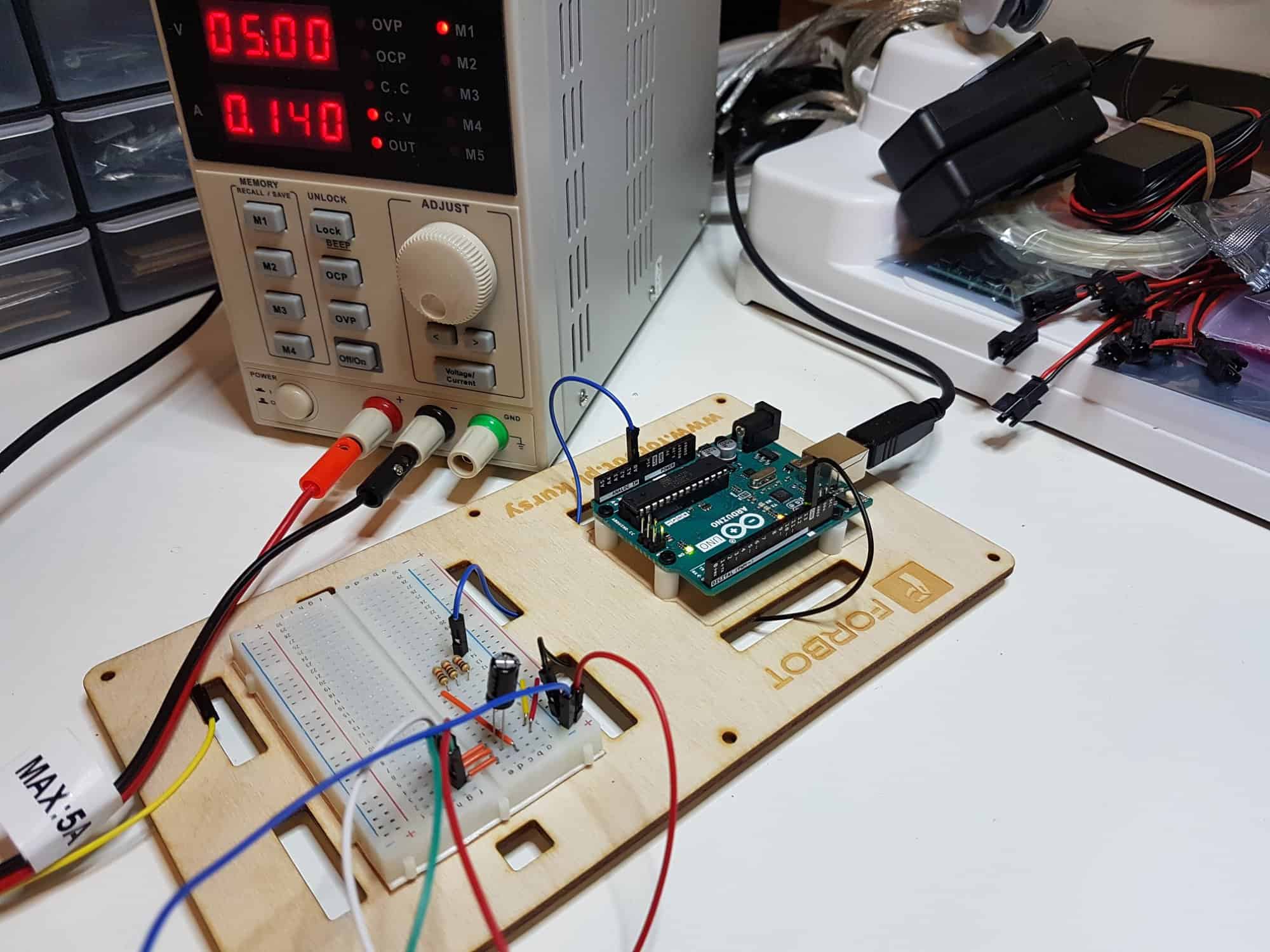

gomezoo Napisano Marzec 23, 2019 Udostępnij Napisano Marzec 23, 2019 Cześć, Chętnie coś z Wami skonsultuję, bo już nie mam pomysłu gdzie popełniam błąd - złożyłem prosty układ z paskiem LED WS2812B (30 diod) i Arduino: zasilanie z zasilacza laboratoryjnego (5V stałego napięcia, ustawienie C.V), połączona masa zasilacza laboratoryjnego i Arduino Uno 3, sterowanie przez rezystor 300Ω, zasilanie do LED z równolegle podpiętym kondensatorem 100µF (35V). Zapalam kilka pierwszych diod na biało - działa, pobiera prąd około 30mA na diodę. Próbuję zapalić cały pasek (30 LED) - "brown out" - kolor żółty, niskie napięcie, pobór prąd na całość około 200mA. Co robię źle? pozdrawiam Michał Kod: #include "FastLED.h" #define NUM_LEDS 30 #define DATA_PIN A0 CRGB leds[NUM_LEDS]; void setup() { delay(2000); FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS); for (int i = 0; i < NUM_LEDS; i++) { leds[i] = CRGB::White; } FastLED.show(); delay(1000); } void loop() { } Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Marzec 23, 2019 Udostępnij Marzec 23, 2019 @gomezoo, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start: Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników. Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć? Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości. 6 godzin temu, gomezoo napisał: Zapalam kilka pierwszych diod na biało - działa, pobiera prąd około 30mA na diodę. Próbuję zapalić cały pasek (30 LED) - "brown out" - kolor żółty, niskie napięcie, pobór prąd na całość około 200mA. Co robię źle? Dla pewności: dziwisz się, że przy zapaleniu całego paska na żółto pobiera on 200 mA, czy że nie jesteś w stanie z jakiegoś powodu sprawić, aby cały pasek świecił na biało (i zaczyna wtedy świecić na żółto)? Link do komentarza Share on other sites More sharing options...
gomezoo Marzec 23, 2019 Autor tematu Udostępnij Marzec 23, 2019 Cześć, Nie jestem w stanie zapalić całego paska na biało. Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Marzec 23, 2019 Udostępnij Marzec 23, 2019 @gomezoo 30 diod w pasku, w każdej muszą włączyć się 3 struktury (RGB), każda po 30 mA (upraszczając), to daje: 30x3x30 = 2700 mA (2,7 A). To już bardzo dużo jak na elektronikę związaną z Arduino, na pewnie nie masz włączonego jakiegoś ograniczenia w zasilaczu? Sprawdź dla testu czy dasz radę zapalić 1/3 lub 1/2 paska na biało. Jeśli się uda to będzie oznaczało, że to raczej problem z zasilaniem. Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
gomezoo Marzec 23, 2019 Autor tematu Udostępnij Marzec 23, 2019 @Treker Pousuwałem zworki/przewody do łączenia pól na płycie stykowej i natychmiast pobór podniósł się do 800mA. Więc ograniczenie poboru prądu wydaje się wynikać z użytych połączeń. To możliwe, że płytka stykowa i przewody połączeniowe nie są w stanie poradzić sobie 1,8A prądem? To znaczy, że muszę prototypować podpinając zasilanie poza płytką stykową? pozdrawiam Michał Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Marzec 23, 2019 Udostępnij Marzec 23, 2019 Tak, jest to możliwe - spróbuj podłączyć zasilanie bezpośrednio do taśmy (sygnał sterujący może przechodzić przez płytkę). Link do komentarza Share on other sites More sharing options...
