[Inne] Manfred (Światłolub)


Pomocna odpowiedź

Od razu mówię, że jest to mój pierwszy robot, który cały czas jest w fazie wykańczania.

Zasadniczo już wszystko działa poprawnie, jednak ma on pewne problemy z przyczepnością, jak również pracuję obecnie nad małym kołem skrętnym.

Użyte elementy:

- Mała płytka uniwersalna (~3 zł)

- układ L293DNE (5 zł)

- 2 przerobione serwa Turnygi (2x 14 zł)

- koło przedniej - kulowe (koszt 6 zł)

- koszyk na 3/6 baterii AA (b/d)

- do obudowy wykorzystane stare ruskie klocki 😉 (b/d)

- zasilanie: 4,5 V

W chwili obecnej tak jak pisałem wcześniej robot reaguje tak jak należy, ale ponieważ za oknem zimowa aura, a Manfred ma letnie "kapcie" to pojawiają się kłopoty z przyczepnością 😉 Dodatkowo dorobić mu trzeba skrętne kółko.

Zastanawiam się również nad mała reorganizacją rozmieszczenia elementów (napęd przeniesiony na tył, pakiet baterii w środek oraz skrócenie samej konstrukcji)

Użyty schemat:

Płytka:

Foto (nieco wcześniejsze):

Foto (obecne):

Manfred w pełnej obudowie:

Edit:

Dodałem koszty poszczególnych elementów przy ich spisie.

Edit 2:

Foto po skróceniu (nie wszystkie elementy przymocowane jeszcze w nowych miejscach):

Edit 3:

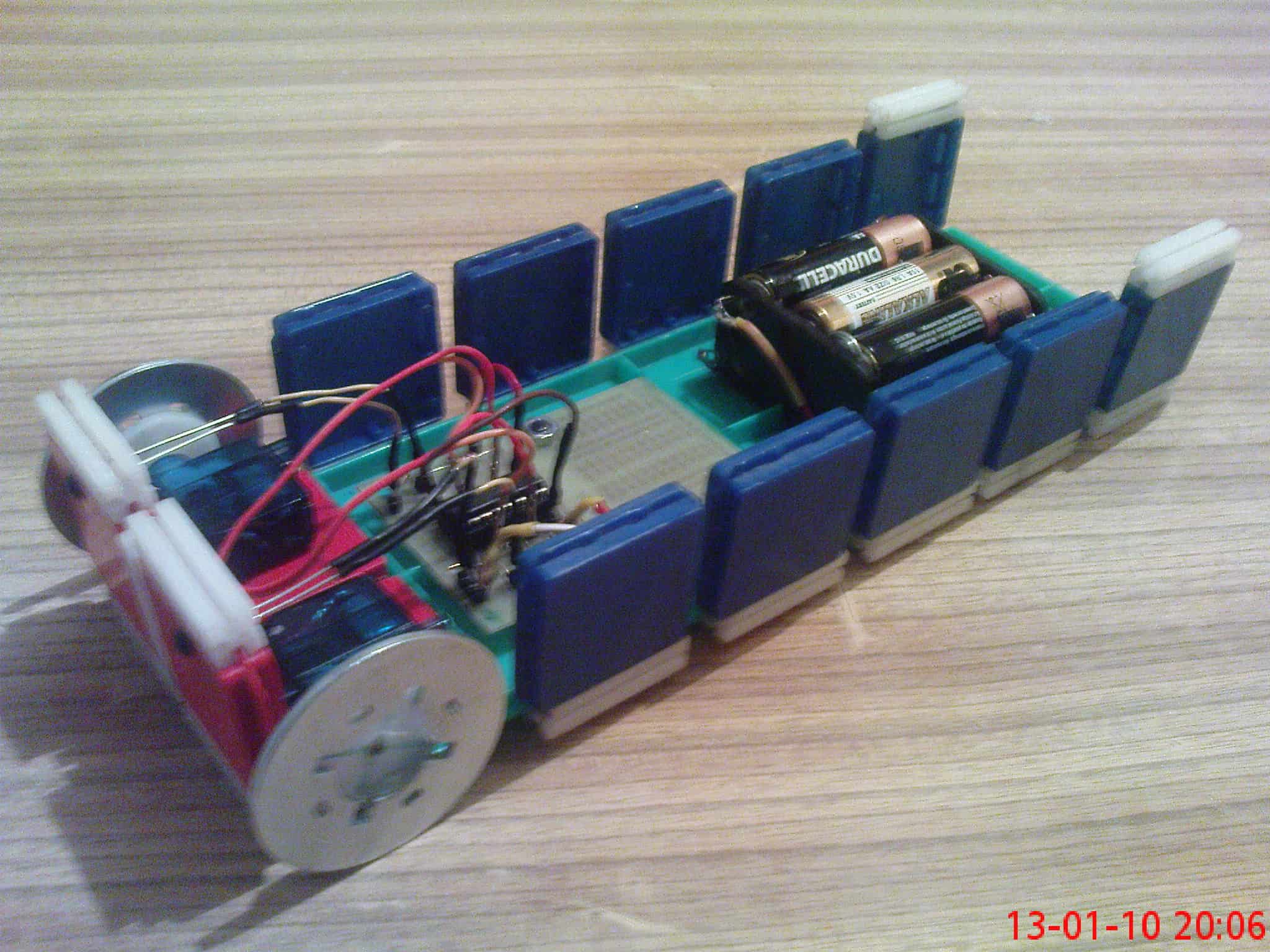

Dorzucam dzisiaj jeszcze 2 zdjęcia z poukładanymi już elementami oraz większością obudowy:

Oraz krótki filmik z jednej z próbnych jazd robota (póki co na wprost tylko, ponieważ koła mają jeszcze słabą przyczepność i ma przez to problem ze skręcaniem):
