Arduino i przekaźnik HF115F bez modułu

[mastibdg]

Witam!

Mam problem z podłączeniem przekaźnika, kupiłem sam przekaźnik, bez modułu  "HF115F, 5VDC 8A 250VAC", założenie jest takie żeby sterować lampką nocną za pomocą pilota, o ile obsługę pilota mam opanowaną, o tyle nie mam zielonego pojęcia jak mam podłączyć sam przekaźnik. Wszystko czego szukałem w internecie opiera się o moduły lub inne typy przekaźników... Czy mógłby mi ktoś oswojony z tym tematem pomoc w podłączeniu tego do Arduino? Tzn nie mam pojęcia jaki pin przekaźnika za co odpowiada, gdzie podłączyć lampkę, gdzie zasilanie 230V, nie mogę znaleźć żadnego schematu, albo po prostu nie umiem szukać.

Pozdrawiam i dziękuje.

[Treker (Damian Szymański)]

Tutaj wszystko jest dokładnie omówione: Kurs elektroniki – #9 – elementy stykowe, przekaźniki

Czy opis z tego artykułu nie ułatwił Ci zadania? Czego dokładnie nie rozumiesz?

[mastibdg]

Chodzi mi o to, że nigdy nie miałem styczności z przekaźnikami, mój ma 8pin, w przykładzie ma tylko 5 i nie mam pojęcia jak napisałem w poście jaki pin do czego służy. Jak mam podłączyć lampkę tak, aby działała jak należy, pomijając już pilota, tylko żeby działał sam przekaźnik. Z reszta myślę, że dam sobie radę.

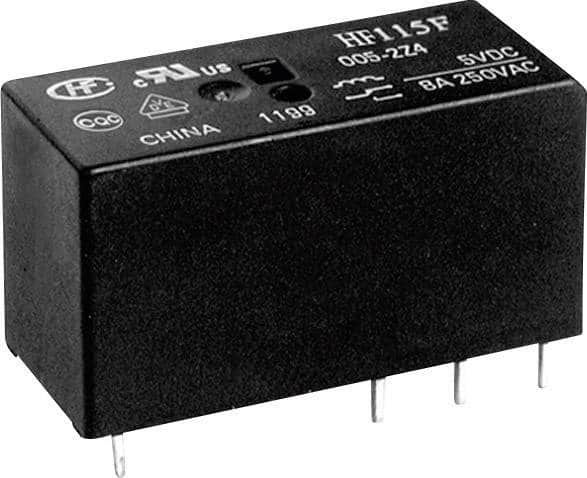

To jest dokładnie taki przekaźnik jak na zdjęciu.

[Treker (Damian Szymański)]

@mastibdg a sprawdziłeś jak opisane są wyprowadzenia w nocie katalogowej? Porównałeś to z naszym, przykładowym przekaźnikiem?

[kaczakat]

Nawet moduł z elektroniką jest tylko dla tych, którzy wiedzą co robią - napięcie 230V. Nie możesz tego podłączyć pod piny uC, jedyne co będzie wspólne to zasilanie Arduino i płytki przekaźnika (jak ją zrobisz) z zasilacza 5V. Płytka z napięciem 230V powinna być odpowiednio zaprojektowana. Do lampki nocnej wystarczy przekaźnik  SSR.
