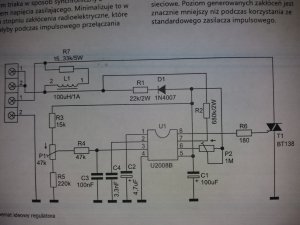

Serafinxvii Napisano Wrzesień 20, 2019 Udostępnij Napisano Wrzesień 20, 2019 Witam:) Tak jak w temacie, przez przypadek podlaczylem do regulatora obrotow wentylator od suszarki przez co po wlaczeniu wtyczki do zasilania wyskoczyly korki w mieszkaniu:/ Pozniej podlaczylem wentylator lazienkowy ale nie da sie juz kontrolowac predkosci obrotow... co moglo sie uszkodzic w tym ukladzie? Podaje zdjecie schematu ideiwego. dodam tylko ze jest to kit do wlasnorecznego lutowania. Przed wyskoczeniem korków wentylatorem lazienkowym dalo sie sterowac... Pozdrawiam Krzysiek:) Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 21, 2019 Udostępnij Wrzesień 21, 2019 @Serafinxvii nie widać żadnych uszkodzeń poszczególnych elementów? Zrobiłeś jakieś pomiary na płytce? Cytuj Link do komentarza Share on other sites More sharing options...
Serafinxvii Wrzesień 22, 2019 Autor tematu Udostępnij Wrzesień 22, 2019 Uszkodzen nie widac zadnych.... Kondensatory cale, odlutowalem po jednej nozce kazdego rezystora i wszystkie wartosci sa zblizone do fabrycznych. Dioda przewodzi w jedna strone... Nie wiem jak sprawdzic triak i dlawik:/ a moze spalil sie uklad scalony? Jak to sprawdzic? Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Wrzesień 23, 2019 Udostępnij Wrzesień 23, 2019 (edytowany) Dławik raczej nie powinien się uszkodzić, to jest kawałek drutu - uszkodzenie to zazwyczaj stopienie izolacji. Możliwe że układ scalony jest uszkodzony, może pomierz napięcia w kilku miejscach, na pewno na nóżce 8. Dla pewności zapytam co podłączasz do złącz śrubowych? Z tym triakiem sprawdź rezystancję pomiędzy złączami przy wyłączonym zasilaniu. Przejrzyj tęż te nagranie, jest tu mniej więcej jak działa tyrystor. Sprawdzić w działaniu możesz dla bezpieczeństwa 2 bateriami i jakimś obciążeniem. Wstaw pomiędzy A1 i A2 baterię 9V z obciążeniem. Następnie do bramki podłącz drugą baterię, z tą samą polaryzacją. Po odłączeniu napięcia od bramki, przez obciążenie dalej powinien płynąć prąd. Edytowano Wrzesień 23, 2019 przez Gieneq Cytuj Link do komentarza Share on other sites More sharing options...
