Zasilanie ESP32 przez 18650


maq1

Pomocna odpowiedź

Witam,

Mam pytanie :). Wyczytałem, że układ ESP32 można zasilać napięciem od 2,7 do 3,6V. Zasadniczo zgadza się to z napięciem ogniwa 18650. Czy można taki układ zasilać bezpośrednio? Zależy mi na maksymalnej wydajności zasilania. Układ ma być zaprogramowany tak, by większość czasu był uśpiony i działał powiedzmy pół roku na jednej baterii (bierze wtedy jakieś mikroampery, wybudzał się będzie co np. minutę i realizował przez sekundę swoje zadanie). Dlatego chciałbym zmniejszyć do minimum wszelkie zbędne odbiorniki prądu a takimi są zapewne wszelkie układy stabilizujące. Bardzo prosiłbym o jakąś podpowiedź jak to najlepiej rozwiązać aby zasilać baterią oszczędzając każdy ułamek ampera. Czyli np. odpadają wszelkie LEDy...

Dziękuję i pozdrawiam.

Edytowano przez maq1
Link do komentarza
Share on other sites

23 godziny temu, maq1 napisał:

Czy można taki układ zasilać bezpośrednio?

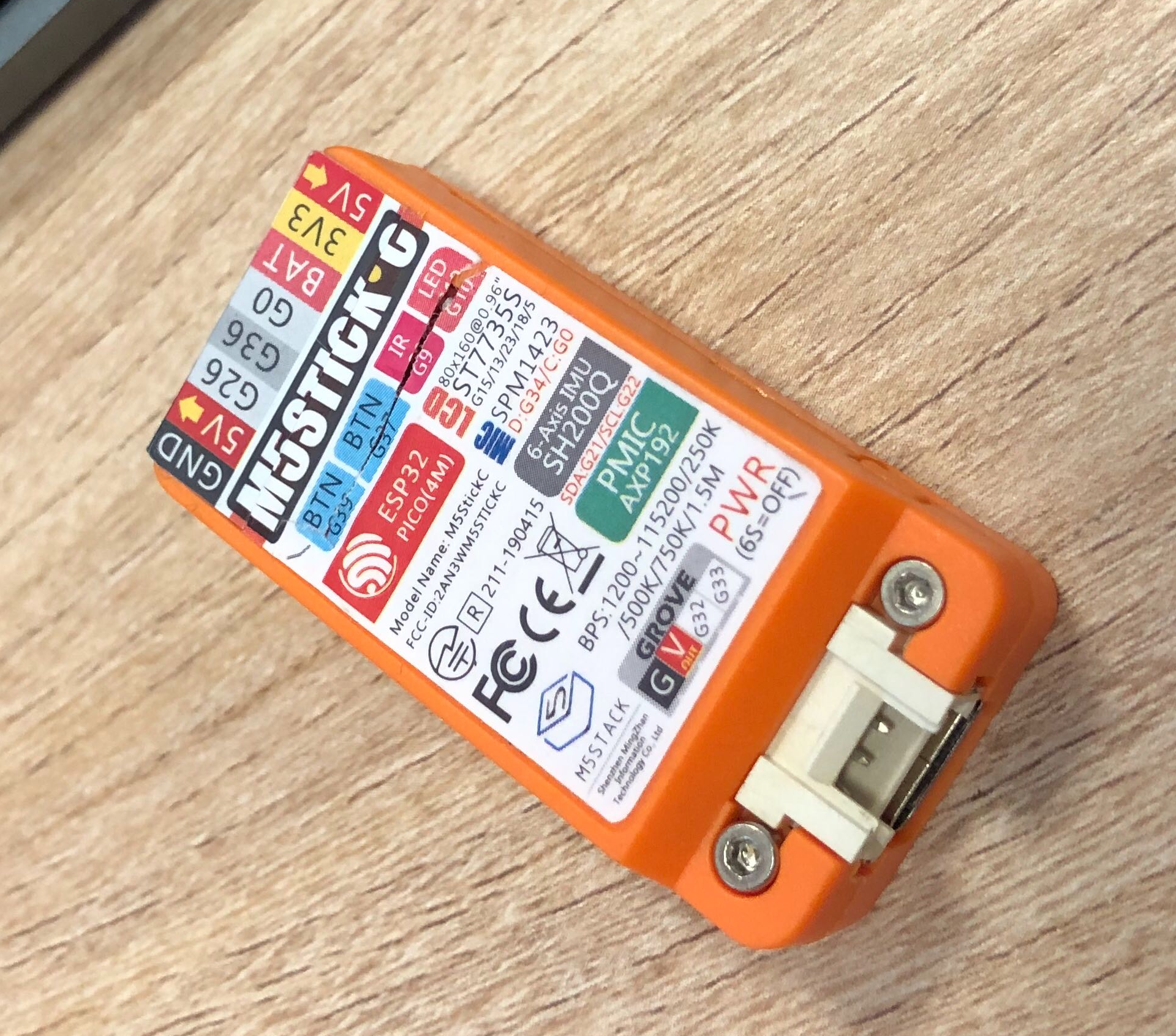

Można. Tu masz przykład urządzona, które ma wbudowaną baterię i ESP32, ładuje się podpinając poprzez USB, można w tym samym czasie programować.

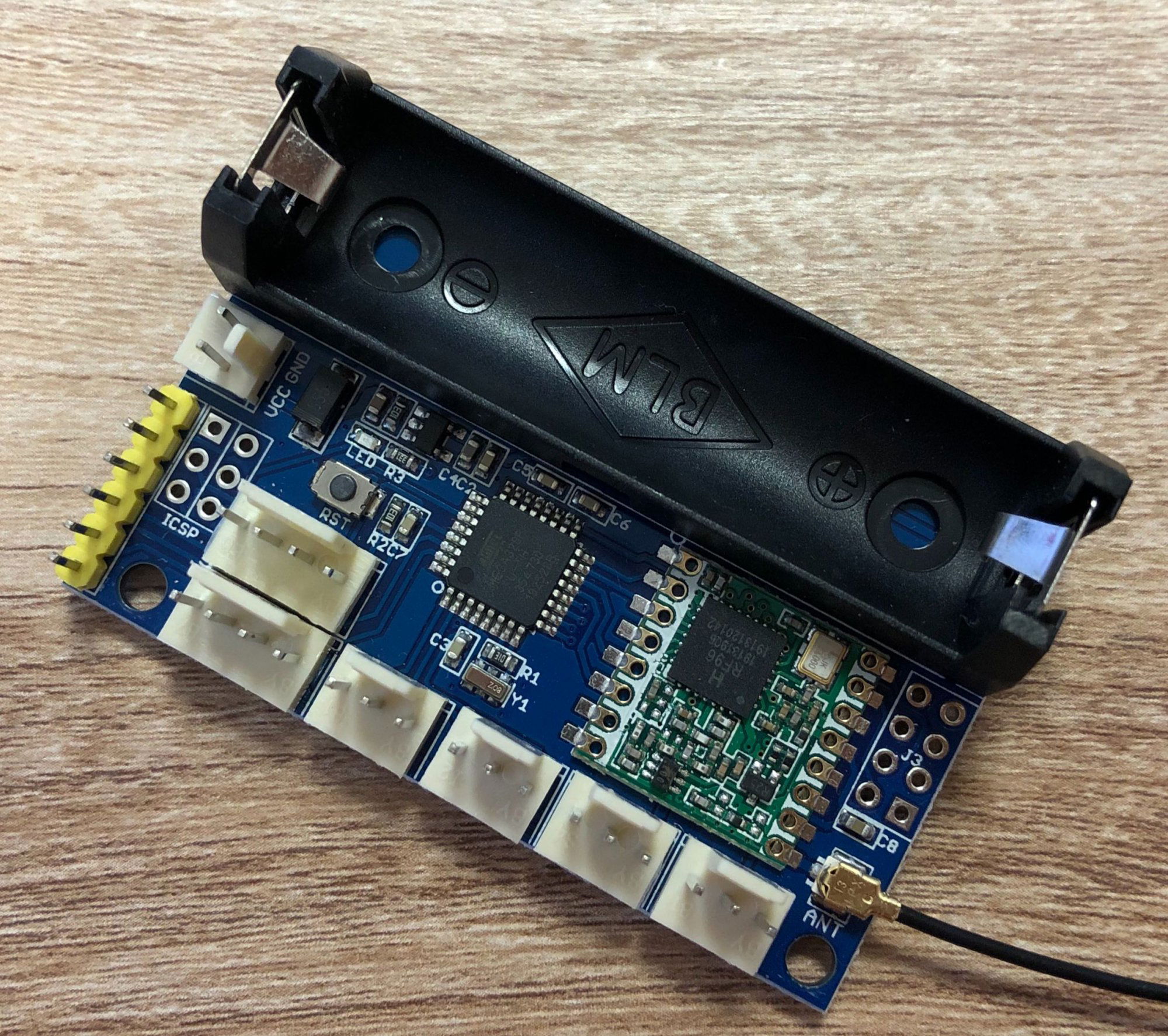

Są też take chińskie moduły które mogą mieć podpiętą baterię, widziałem kiedyś takie co prawda z AVR na 3V3 ale miały na płytce miejsce na 1 ogniwo. Podobnie coś co niedawno wrzucił @Treker we wspólnym worklogu, ta płytka ma złącze do akumulatora.

Jeżeli chcesz używać jakiegoś modułu rozwojowego to pewnie będziesz musiał ująć z niego trochę elektroniki - stabilizator, tak jak piszesz LEDy i pewnie układ UART-USB.

Edytowano przez Gieneq
  • Lubię! 1
Link do komentarza
Share on other sites

LOLIN ma na pokładzie ładowarkę i gniazdo do akumulatora. Nie wiem, jaki tam jest wsadzony stabilizator, ale ostatnio szukałem i znalazłem parę takich, co zużywają kilka mikroamperów na swoje potrzeby...

  • Lubię! 1
Link do komentarza
Share on other sites

11 minut temu, Gieneq napisał:

widziałem kiedyś takie co prawda z AVR na 3V3 ale miały na płytce miejsce na 1 ogniwo

Dobra znalazłem. + ogniwa podłączony jest do diody zabezpieczającej, następnie katoda podłączona jest do złącza zasilającego i do wejścia rególatora opisanego jako |L375 (albo źle widzę). Wyjście oznaczone jest jako 3V3 i idzie do AVR i LoRy.


  • Lubię! 1
Link do komentarza
Share on other sites
