danielll Napisano Listopad 11, 2019 Udostępnij Napisano Listopad 11, 2019 Podłączyłem sobie dzisiaj dwa silniki. Wszystko dzialalo dobrze az do pewnego czasu gdy przez przypadek rozlaczyl mi sie kabel doprowadzajacy zasilanie do sterownika silnika z akumulatora. Uslyszalem lekkie pykniecie i natychmiast wylaczylem obwod z akumulatora. Teraz nawet gdy podlaczam sam mikrokontroler to mimo ze diody sie swiecą to st-link nie wykrywa plytki. Dodatkowo zauwazylem ze plytka sie mocno nagrzewa. Czy to jest objaw spalenia mikrokontrolera? Prawdopodobnie tak, ale co konkretnie moglo byc przyczyna? Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Listopad 12, 2019 Udostępnij Listopad 12, 2019 @danielll nie wiemy co dokładnie i do czego podłączyłeś oraz jak zasilany był układ. Ewentualna pomoc może się jedynie ograniczyć do wróżenia ze szklanej kuli 🔮 Daj znać co to za sterownik silników i jak był podłączony to łatwiej będzie coś doradzić. 1 Cytuj Link do komentarza Share on other sites More sharing options...
danielll Listopad 13, 2019 Autor tematu Udostępnij Listopad 13, 2019 Sterownik to LSM293D Zasilanie z lipola 7.4V Prawdopodobnie jak rozlaczyl mi sue przewod od zasilania z akumulatora to dotknal masy mikrokontrolera. Glowne pytanie brzmi czy w takim przypadku mikrokontroler calkiem sie spalil i jest juz do wyrzucenia. Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Listopad 13, 2019 Udostępnij Listopad 13, 2019 Oj jak z lipola zasilałeś to wszystko możliwe, kilkanaście amperów to norma jaką możesz z niego wyciągnąć więc nawet krótkie zwarcie może usmażyć elektronikę. Możliwe że gdzieś jest bezpiecznik, dioda zabezpieczająca. Musiałbyś posprawdzać miernikiem gdzie jakie są napięcia. Ale jak płytka się nagrzewa to chyba koniec 😞 1 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
danielll Listopad 13, 2019 Autor tematu Udostępnij Listopad 13, 2019 Co do podłączenia akumulatora to jak podłączam bezsposrednio plus do VIN, mase do GND i wysuwam zworke to powinno być ok? Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Listopad 14, 2019 Udostępnij Listopad 14, 2019 Napisz jaki masz rodzaj płytki - rozumiem że jest to jakiś rodzaj płytki rozwojowej. Jeżeli masz Nucleo to tu jest dokumentacja i napisane jest że na Vin podajesz 7 do 12 V, czyli jak masz z 2 ogniwa to będzie ok. Zwróć uwagę że na 21 stronie jest coś o zworce, może na Twojej płytce będzie coś podobnego. Cytuj Link do komentarza Share on other sites More sharing options...
danielll Listopad 14, 2019 Autor tematu Udostępnij Listopad 14, 2019 To jest nucleo. Dokladnie stm32f303re. Wiem ze trzeba przelozyc zworke tylko jeszvze musze sprawdzic ktora. Chcialem sie tylko upewnic czy napiecie powyzej 5V nic nie uszkodzi i czy poprawnie podlaczam bo w sumie nie moglem znalezc nic w necie nic na temat polaczenia a czytanie dokumentacji jeszcze srednio mi idzie. Dzieki wielkie za pomoc 🙂 Cytuj Link do komentarza Share on other sites More sharing options...

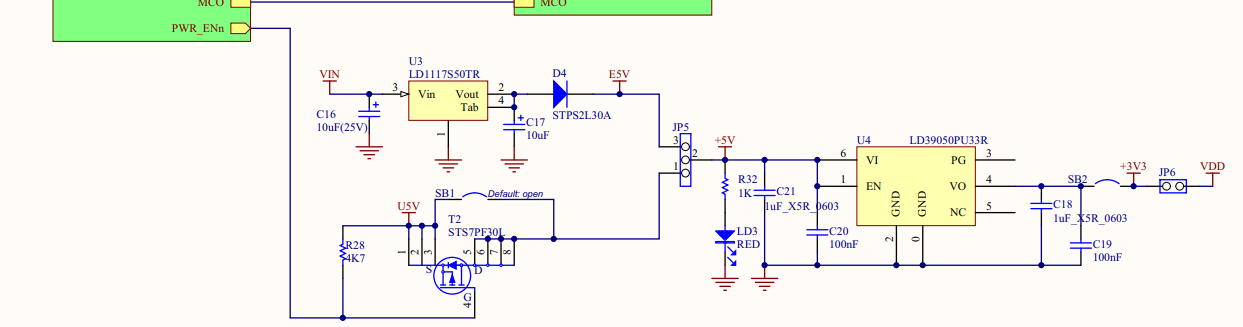

Gieneq Listopad 14, 2019 Udostępnij Listopad 14, 2019 (edytowany) W tym pdfie co podesłałem na końcu jest shcemat, co prawda inna wersja Nucleo ale myslę, że będzie to podobne. Jest tam regulator opisany jako LD50, który odpowiada układowi 1117. Ale tak patrząc na schemat to nie ma możliwości aby uszkodzić coś samym zasilaniem, bo zastanawiałem się czy jednoczesne podłączenie USB i czegoś na Vin mogło spowodować uszkodzenia ale wygląda na to że nie da się. Edit: może zobacz czy zwora SB2 jest w dobrym stanie. Edytowano Listopad 14, 2019 przez Gieneq Cytuj Link do komentarza Share on other sites More sharing options...
