Arek-

Problem z PCF8574 grzeje się

Pomocna odpowiedź

Witam, ma problem z tytułowym scalakiem, a mianowicie podczas montowania układu testowego(mruganie diody LED) na płytce stykowej, przy podłączaniu pinów adresowych do masy następuje zwarcie i układ bardzo grzeje się. Myślałem że to wina konkretnego scalaka po czym kupiłem 3 kolejne scalaki i dalej ten sam problem występuje. Próbowałem później pierwsze podłączyć te piny adresowe lecz przy podłączaniu zasilania następowało zwarcie i scalak grzał się. Sprawdzałem po kilkanaście razy, czy aby na pewno dobrze wszystko podłączyłem, czy nie ma gdzieś zwarć na stykówce, wszystko dobrze było, więc gdzie jest problem?

Udostępnij ten post


Link to post
Share on other sites

@Arek- witam na forum!

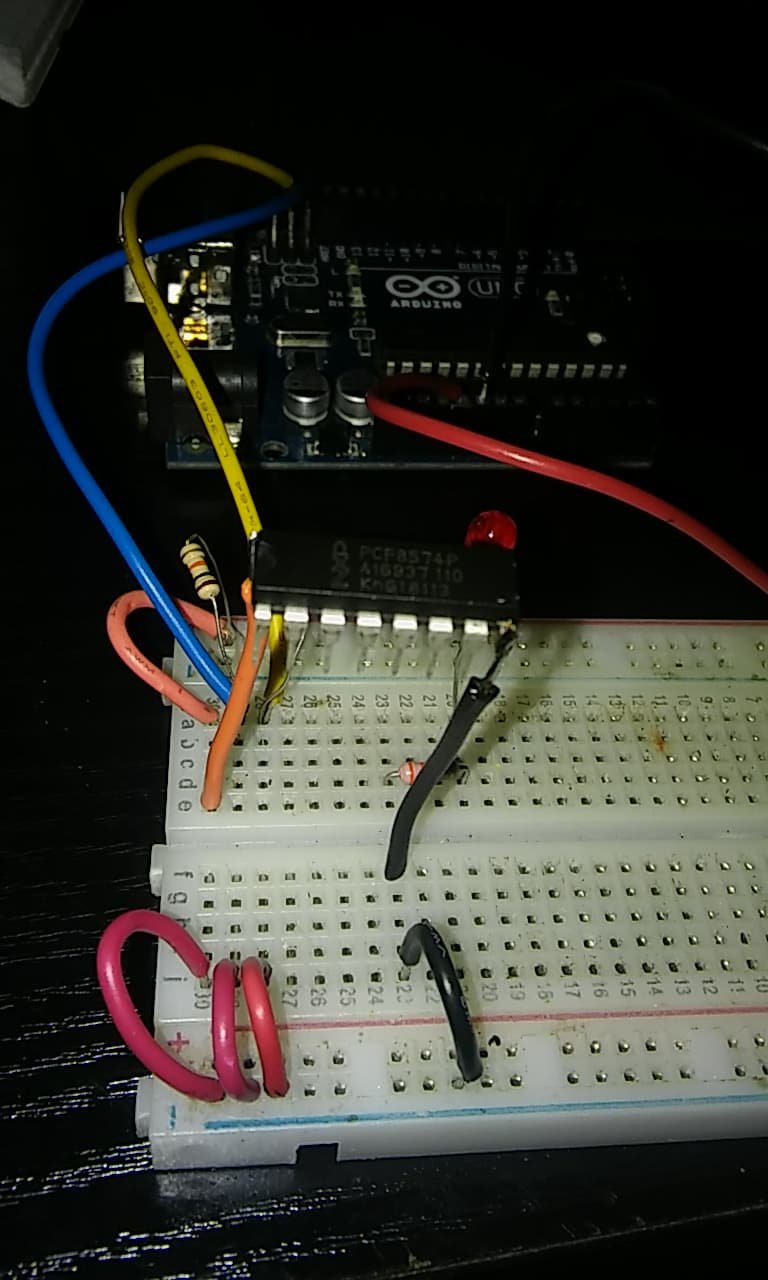

A mógłbyś wysłać zdjęcie układu na płytce? Kiedyś miałem posobny problem z Arduino które wpiąłem na odwrót...

Możliwe że jest też gdzieś zwarcie w płytce stykowej - jak wrzucisz zdjęcie to pomyślimy 🙂

Udostępnij ten post


Link to post
Share on other sites

To mnie zagiąłeś bo wygląda dobrze. A może są jakieś zwarcia w płytce stykowej? Mógłbyś wziąć miernik ciągłości w multimetrze i posprawdzać sąsiadujące szyny? W szczególności zasilanie i masę.

Udostępnij ten post


Link to post
Share on other sites
15 minut temu, Gieneq napisał:

To mnie zagiąłeś bo wygląda dobrze.

Dobrze?

Gdzie kondensator filtrujący zasilanie PCF8574? W skrajnym przypadku, różne piki na zasilaniu mogą powodować "zatrzaskiwanie" zasilania przez pasożytnicze tyrystory na wejściach układu. Tu akurat to nie nastąpi bo na wejściach nie ma dużych pojemności ale inne problemy mogą powstać.

Gdzie podciąganie I2C? To, które ewentualnie jest na Arduino jest nieodpowiednie (najczęściej 10k) i za małe dla domyślnej (100kHz) prędkości transmisji.

Udostępnij ten post


Link to post
Share on other sites

@Gieneq Sprawdziłem i nigdzie nie ma zwarć, niby wszystko jest dobrze.

@RFM Dodałem te rezystory podciągające. Jaki dodać kondensator?

Udostępnij ten post


Link to post
Share on other sites
2 godziny temu, Arek- napisał:

Dodałem te rezystory podciągające

O jakiej wartości?

2 godziny temu, Arek- napisał:

Jaki dodać kondensator?

10..100nF.



Patrzę na fotke i nie widzę jak doprowadzona jest masa do PCF8574.

Udostępnij ten post


Link to post
Share on other sites

@RFM Tak jak pisałeś, 10kΩ.

Na zdjęciu, po prawej stronie jest  czarny kabelek, nie zmieścił się w kadrze.

Udostępnij ten post


Link to post
Share on other sites

Ciężko powiedzieć, a jakbyś wyciągnął scalak z płytki stykowej i zetknął zasilanie przytykając kabelki czy też się zagrzeje?

Udostępnij ten post


Link to post
Share on other sites

Możliwe że z płytką jest coś nie tak, spróbuj polutować to na tak zwanego pająka, czyli dolutuj nóżki adresowe, kable do I2C, połącz i zobacz czy działa. Jeżeli by wyszło że wszystko działa, to może masz gdzieś wygięte styki w płytce, trzeba by wtedy zerwać taśmę i sprawdzić co w "płytce piszczy".

Udostępnij ten post


Link to post
Share on other sites
13 godzin temu, Arek- napisał:

Tak jak pisałeś, 10kΩ.

Gdzie napisałem, ze podciąganie ma być 10k?



Udostępnij ten post


Link to post
Share on other sites

Nie napisałeś, ale to jest akurat poprawne więc bym pominął drążenie szczegółów.


z dokumentacji.

Udostępnij ten post


Link to post
Share on other sites



16 minut temu, Gieneq napisał:

Nie napisałeś, ale to jest akurat poprawne więc bym pominął drążenie szczegółów.


z dokumentacji.

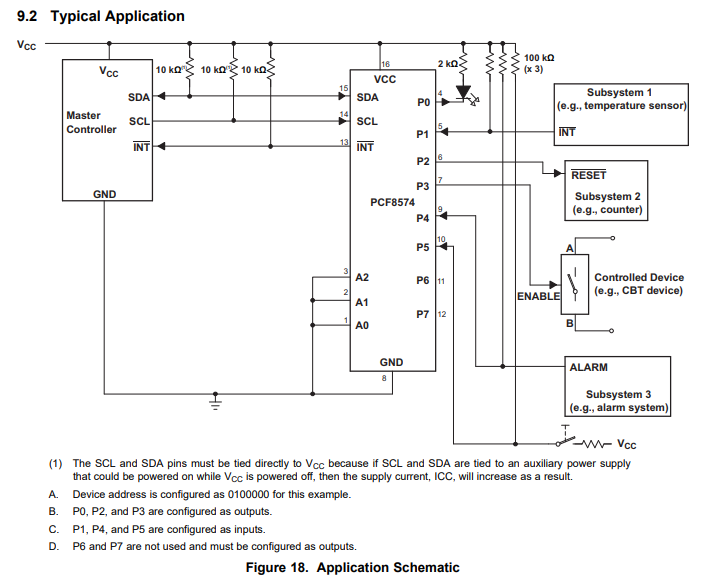

Oj chyba trzeba podrążyć. jeszcze w nocie Philips i jeszcze IIC zalecana wartość podciągania dla typowej linii transmisyjnej, przy 100kHz to  max 5k, min kilkaset ohm ale zalecane 1k dla logiki 5V.

Znam wiele przypadków, gdzie były problemy z podciąganiem 10k, dlatego wskazane 4,7, przy 400kHz 2k2. Wiele naturalnie zależy od długości linii zwłaszcza gdy połączenie jest kablowe np pomiędzy PCB.

Oczywiście 10k w 90% przypadków będzie ok ale gdy ktoś ma pecha, to trafi na te 10% a bez oscyloskopu (90% zaczynających przygodę z Arduino nie ma oscyloskopu) nie sposób znaleźć przyczynę problemów.

Udostępnij ten post


Link to post
Share on other sites

@RFM aj, przepraszam, faktycznie nie pisałeś, coś mi się pomieszało.

@Gieneq mam właśnie ściągniętą tą taśmę, ja nie widzę nic co mogło by powodować zwarcia, mogę wstawić zdjęcie jej. Spróbuje polutować na pająka, zobaczymy czy będzie działać normalnie.



  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
