Sterowanie silnikami krokowymi


Apollo

Pomocna odpowiedź

Witam

Chce sterować dwoma lub trzema silnikami krokowymi z pozycji programu napisanego w Visual Studio oraz za pomocą przycisków i pokręteł które miałbym na biurku.
I tu pytanie w jaki sposób to zrealizować? Program desktopowy/przyciski pokrętła -> sterownik -> silniki?
Proszę o podpowiedz.


Link do komentarza
Share on other sites

Cześć,

silniki krokowe są bardzo różne( i mają bardzo różniące się sterowniki)  i można nimi sterować na wiele sposobów. Np. takie dwa zupełnie różne modele, z różnymi sterownikami:

https://botland.com.pl/pl/silniki-krokowe/4848-silnik-krokowy-jk20hs30-0604a-200-krokowobr-39v-06a-002nm.html

https://www.applied-motion.com/products/integrated-steppers/stm23q-2rn

A tu masz przykładowe sterowniki do prostszych silników krokowych:

https://botland.com.pl/pl/90-sterowniki-silnikow-krokowych

Sterowanie nimi z poziomu programu wygląda zupełnie inaczej. Nie podałeś jakie parametry mają mieć te silniki: np. napięcie zasilania, moment obrotowy, ilość kroków na jeden pełny obrót itp. Może napisz najpierw do czego chciałbyś zastosować te silniki, a będzie łatwiej użytkownikom Forbot'a podpowiedzieć Ci jakieś rozwiązanie. Musiałbyś też uściślić jak miało by wyglądać sterowanie z poziomu aplikacji i pokręteł/ przycisków.

Pozdrawiam

  • Lubię! 1
Link do komentarza
Share on other sites

"Program desktopowy" - kiedyś mowa była o komputerach PC w obudowie desktop 🙂.

Jeśli masz na myśli sterowanie silnikiem krokowym z poziomu PC to potrzebujesz .... interfejsu, a tu samo się nasuwa: USB i podłączony sterownik silników np. na bazie Arduino UNO z nakładką CNC Shield (zobacz). Do tego jakieś drivery (mostki) i ... gotowe.

Swój "program desktopowy" (cokolwiek to znaczy) piszesz w swoim ulubionym języku np. Pythonie. Program przez port USB przesyła do Arduino rozkazy, a ten steruje silnikami. Wspomniane przez Ciebie pokrętła i przyciski obsłużyć może Arduino.

Komunikacja oczywiście może być dwukierunkowa.

Może taka koncepcja?

Edytowano przez Belferek
Link do komentarza
Share on other sites

26 minut temu, Belferek napisał:

Jeśli masz na myśli sterowanie silnikiem krokowym z poziomu PC to potrzebujesz .... interfejsu, a tu samo się nasuwa: USB i podłączony sterownik silników np. na bazie Arduino UNO z nakładką CNC Shield (zobacz).

Do tego jakieś drivery (mostki) i ... gotowe.

Swój "program desktopowy" (cokolwiek to znaczy) piszesz w swoim ulubionym języku np. Pythonie. Program przez port USB przesyła do Arduino rozkazy, a ten steruje silnikami. Wspomniane przez Ciebie pokrętła i przyciski obsłużyć może Arduino.

Komunikacja oczywiście może być dwukierunkowa.

Może taka koncepcja?

Cześć Belferek,

akurat pisałem "program desktopowy" w Visual Studio (C#) do obsługi silników krokowych i zamiast USB dużo łatwiej jest użyć komunikacji za pomocą RS232 (lub RS485 gdy w grę wchodzą większe odległości).

Cytat

Do tego jakieś drivery (mostki) i ... gotowe.

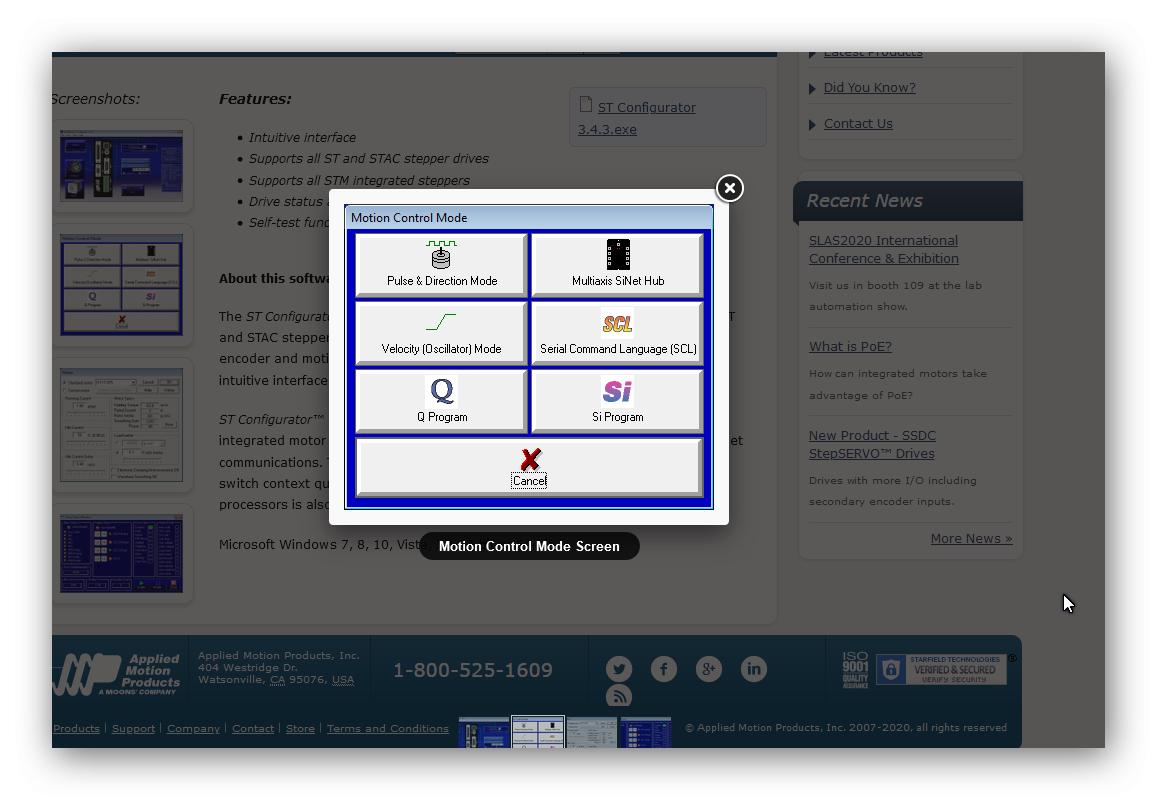

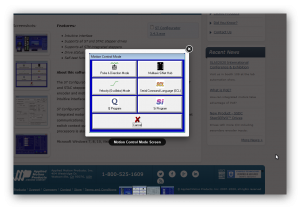

  - Belferek nie obraź się, ale sterowniki silników krokowych są tak różne, że to zdanie znaczy "nic" - np. sterowanie silnika krokowego w linku dwa może być następujące - patrz zrzut ekranu:




Widzisz ile tu jest różnych trybów sterowania, bardzo często steruje si ę takimi silnikami za pomocą podania obwiedni funkcji prędkości silnika lub za pomocą specjalizowanego języka assemblera dla sterownika silnika krokowego. także liczba wariantów sterowania dla prostych silników jest ogromna!

Nadal nie wiem jak użytkownik chce sterować swoim silnikiem krokowym i jakie ma on mieć parametry oraz do czego służy. To samo odnośnie sterowania przyciskami/pokrętłami.

Na podstawie takiego opisu problemu nikt nie jest w stanie pomóc użytkownikowi piszącemu ten post.

Pozdrawiam

  • Lubię! 1
Link do komentarza
Share on other sites
