Licznik Geigera - Mullera z cyfrowym ukadem zliczającym

[EMU-DIY]

Cześć, przedstawiam licznik G-M mojej konstrukcji.

Mierzy promieniowanie β i γ w zakresach 1-15µS i 10-150µS (wersja fizycznie wykonana, z powodu usunięcia jednego dzielnika posiada tylko zakres 1-15µS, Licznik został porównany z rosyjskim licznikiem soeks 01M wykazując  różnice 5-10% dla promieniowania β 10-15µS (siateczka żarowa lampy gazowej). Niestety z powodu użycia mało czułej lampy G-M [3G8B prod. XERAM] miernik nie nadaje się do pomiaru standardowego promieniowania tła, jednak możliwe jest podłączenie innej lampy poprzez złącze BNC, oraz ustalenie innego napięcia pracy z zakresu 300 - 700V, użyta lampa osiąga poprawne parametry pracy pracy przy 445V. Układ składa się ponadto z układu wykrywania impulsów generowanych przez lampę, oraz licznika cyfrowego na układach cd4026 (prod. TI) Układ wychwytywania impulsów nie jest prawdopodobnie optymalny, lecz działa poprawnie i jest w całości mojego pomysłu. Zliczone impulsy przelicza się według wzoru : x/6 impulsów/minutę = yµS/godzinę ( w przypadku wyższego zakresu dzieli się przez 0.6 zamiast 6.  Opracowanie i wykonanie miernika zajęło mi ok. 2 - 3 tygodnie. w mierniku została użyta przetwornica wysokiego napięcia z rosyjskiej lampy stroboskopowej.

Załączam schemat oraz film prezentujący działanie.

W razie pytań lub rad zapraszam do dyskusji

schemat:

[RobertG]

Fajne 🙂 Lubie liczniki GM 🙂

Co do schematu, elektroda tuby GM podłączona jest do pinu "v in", który dalej nie jest nigdzie podłączony, tylko wisi w powietrzu. Tak samo baza Q4 podłączona jest do pinu "v out", który też wisi w powietrzu. Wg. mnie brakuje na schemacie połączenia "v in" z "v out", ale nawet wtedy, w momencie gdy nie występuje impuls, baza Q4 wciąż wisi w powietrzu, powinna być dodatkowo połączona rezystorem z masą.

[EMU-DIY]

2 godziny temu, RobertG napisał:

Fajne 🙂 Lubie liczniki GM 🙂

Co do schematu, elektroda tuby GM podłączona jest do pinu "v in", który dalej nie jest nigdzie podłączony, tylko wisi w powietrzu. Tak samo baza Q4 podłączona jest do pinu "v out", który też wisi w powietrzu. Wg. mnie brakuje na schemacie połączenia "v in" z "v out", ale nawet wtedy, w momencie gdy nie występuje impuls, baza Q4 wciąż wisi w powietrzu, powinna być dodatkowo połączona rezystorem z masą.

tak, zapomniałem dodać że ta listwa 4pin jest podłączeniem transformatora (opisy są takie jak były w bibliotece) na pierwotnym 450V, <volt in>, <gnd> na wtórnym ok. 10V <EN> i <Volt out> opisy na tych wyjsciach są nie poprawne.



[RobertG]

@EMU-DIY: nie rozumiem, po co tam jest transformator? Mógłbyś uaktualnić schemat?

Swoją drogą, jak zdobyłeś w Polsce taką antyczną francuską lampę GM? 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[EMU-DIY]

15 godzin temu, RobertG napisał:

@EMU-DIY: nie rozumiem, po co tam jest transformator? Mógłbyś uaktualnić schemat?

Swoją drogą, jak zdobyłeś w Polsce taką antyczną francuską lampę GM? 🙂

nie chciałem robić tego na wysokim napięciu, poza tym prąd jest tam Bardzo mały lampa pochodzi ze znanego polskiego serwisu aukcyjnego i jest dosyć tania

https://allegro.pl/oferta/licznik-promieniowania-geigera-3g8b-xeram-7891059148?snapshot=MjAyMC0wMS0xOVQyMjowMDoxMi4wMDlaO2J1eWVyO2M2OWE3YTNkYmU5NmQ5YWQ2MGZkNmY1YzdiYjYxMTVlMGYyNjIxYjFiNmMyMWFhOGU1MDI3NDM1ODQwOTJmMmY%3D



[EMU-DIY]

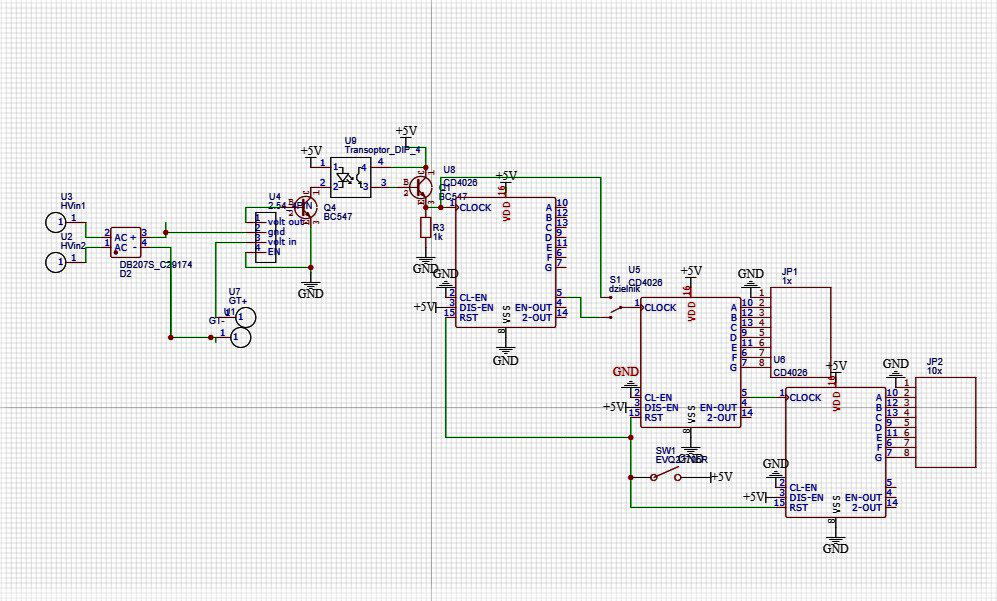

poprawiony schemat:
