Jak sprawdzić parametry diody LED?

[grissley]

adam30010 - mam tylko jedną zapasową, boję się, czy i ona mi nie padnie po wlutowaniu.

Wolałbym się wcześniej jakoś upewnić, czy problem nie leży gdzieś indzziej - o ile jest jak 😐

[adam30010]

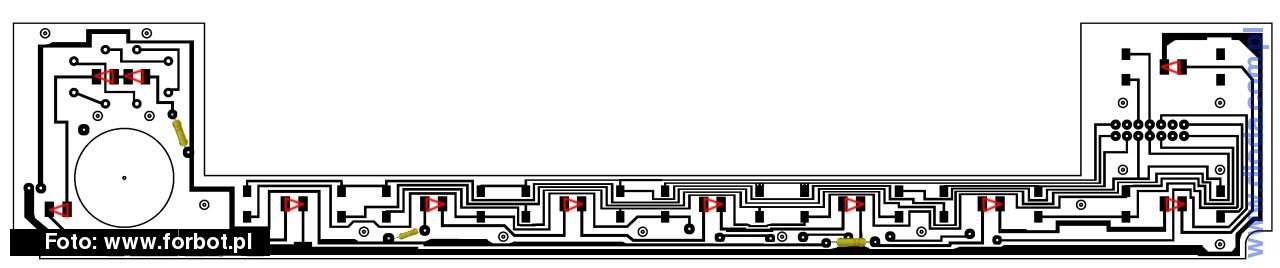

Niestety bez schematu pewności nie będziemy mieli.. Spróbuj narysować schemat na podstawie płytki 😉

[grissley]

Niestety bez schematu pewności nie będziemy mieli.. Spróbuj narysować schemat na podstawie płytki 😉

Jaki jeszcze schemat mam dodać?

R1 = 270 Ohm

R2 = 470 Ohm

[adam30010]

Chodziło mi o schemat całej płytki, ja tam widziałem jeszcze jakieś mikroswitche, więc myślałem że schemat zły dałeś ale po przyjrzeniu się bardziej jednak dobry 😃 (na przyszłość wstawiaj schematy poprawnie narysowane ideowo 😋 )

Na pewno to zasilacz 12V? 3x1,78+9,7=15,04 więc więcej niż 12 V. Za duże napięcie mogło uszkodzić diodę.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[grissley]

No i uwaliłem swoją jedyną zapasową diodę 😥

Zasilacz rzeczywiście oszukiwał - wymieniłem na inny, dający 11.6V

Wymieniłem tę nie świecąca diodę na inną.

Podłączyłem - na tym zasilaczu środkowe 4 nie świecą wcale.

Zmierzyłem napięcia na diodach - ta wymieniona oraz jej koleżanka z lewej - po 0.45V.

A pierwsza na prawo od tej, która wcześniej nie świeciła - napięcie 6.38V 😥

I teraz ona się upaliła 😥

Co jest grane? Jakim cudem na 4 diodach w jednym szeregu są różne napięcia??? 😥

Najpierw na 2giej w szeregu, teraz na 3ciej...

Zwarcia nigdzie żadnego nie widzę, opornik siedzi jak trzeba (tak samo, jak w pierwszym rzędzie, który świeci bez kaprysów), o co chodzi? 😥

[adam30010]

Zmierz miernikiem czy nie ma gdzie zwarcia... Może to jest winą (sam trawiłeś płytkę?)

[grissley]

Zmierz miernikiem czy nie ma gdzie zwarcia... Może to jest winą (sam trawiłeś płytkę?)

Szukam jakiegoś zwarcia, ale na razie nie znalazłem. No i - jeżeli gdzies byłoby zwarcie, to czy nie ze wszystkimi 4 w rzędzie powinno się coś dziać? Albo przynajmniej z 3ma (czyli z nią i z diodami za nią)?

Płytkę trawiłem sam. Zwarcia raczej nie ma - a jeśli jest, to na tyle dobrze ukryte, że ani oglądając ścieżki pod światło, ani sprawdzając miernikiem, nie mogę go znaleźć (inna sprawa, że ścieżki są pokryte plastikiem2000, więc miernik może nie wykryć zwarcia).

Suma spadków napięć na diodach w tym szeregu jest taka, jak być powinna - tyle tylko, że zamiast rozkładać się po równo, jest kilkukrotnie wyższa na jednej z diod.

Zawsze tej samej - do czasu wymiany, Po wymianie sytuacja jest analogiczna, ale dotyczy innej diody.

Nie znam teorii, która by wyjaśniała takie zachowanie 😕

W dodatku - wydawało mi się, że po spaleniu, dioda nie przewodzi już prądu. A tutaj ewidentnie, pomimo spalenia diody, prąd nadal idzie.

Podpowiedzcie, co może być (teoretycznie przyczyną) takich jazd z napięciami - może to mi pomoże znaleźć problem 😥

[adam30010]

To ja nie mam pomysłów już za bardzo... Wepnij się z amperomierzem, może coś ciekawego się dowiemy... Co do tego spalenia diody to w teorii nie przewodzi ona, ja się spotkałem z przypadkami że przewodziła w obie strony (prostownicza i to parę razy, nie wiem czemu). Zmierz rezystancję tej diody co nie świeci (rezystancję nie nap. przewodzenia) w obie strony (oczywiście zasilanie dla diod wyłączone) i porównaj z tą wylutowaną... Możesz też tak zrobić dla jednej co świeci i tej co nie świeci z szeregu z tym mniejszym napięciem, może to coś nam pomoże...

[grissley]

Coraz mniej z tego rozumiem...

Zaopatrzyłem się w porządny miernik.

Wg nowego miernika... wszystkie diody sa sprawne. Na każdej pokazuje spadek napięcia o dokładnie 1.502V (coś mało, swoją drogą?).

Natomiast żadnym miernikiem nie jestem w stanie zmierzyć rezystancji tych diod - w żadną stronę 🤯❓

[adam30010]

Skoro nie można na żadnej zmierzyć rezystancji to dobrze, znaczy się nie mają przebicia. Dioda uszkodzona ma albo bardzo mało omów (kilka) albo dużo (to częściej, nie pokazuje nic). Jak pokazuje że jest taki sam spadek na wszystkich to ja już nie mam chwilowo pomysłów o co w tym chodzi.
