Zdalne sterowanie, bez mikrokontrolera

[pi1er]

No dobra, da rade. Zupełnie nie pomyślałem o tak prostej metodzie 😳

(prostej, a jakiej skutecznej)

[czołg]

Jeszcze prościej można jednym podwójnym przełącznikiem.

[zielnony]

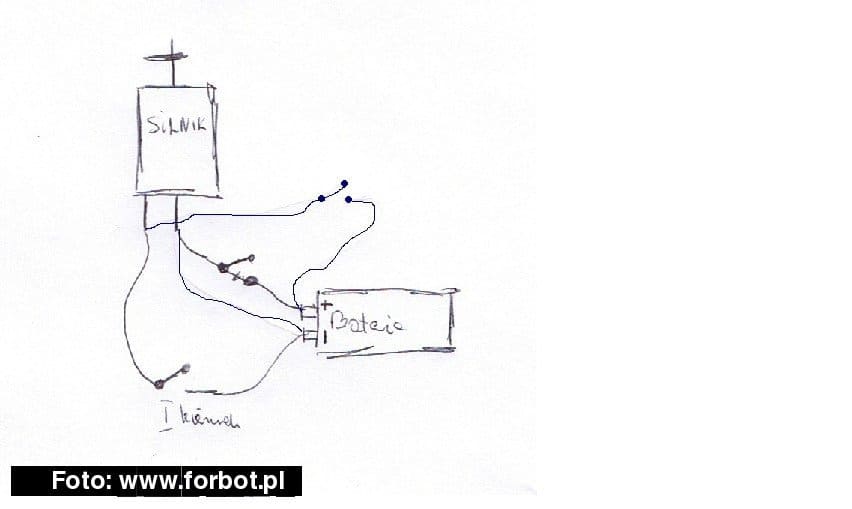

Przedstawiam nieco prowizoryczny schemat, ale myślę, że można się rozczytać.

Użyłem tutaj tylko 3 włączników, gdy 2 będą włączone silnik będzie się kręcił w jednym kierunku, jednak gdy je wyłączę a włączę tylko jeden (zaznaczony na niebiesko) to silnik będzie się kręcił w drugim kierunku. Jest to nieco podobny sposób jak wymyślił nes86, tylko w jego przypadku trzeba dać dwa przełącznik i później należałoby wstawić włącznik, bo w przeciwnym razie silnik cały czas będzie się kręcił.

[ Dodano: 05 Mar 10 09:12 ]

Chciałbym zwrócić honor nes86, bo po przeanalizowaniu jego konstrukcji można zauważyć, że żadnego trzeciego włącznika nie będzie trzeba:)

Czy ten przetwornik krańcowy będzie dobry: http://eltronix.pl/products/13338

Maksymalne napięcie jakie chcę dać to 6 V.

[lopez321]

Schemat ten jest błędny, gdyż po włączeniu środkowego włącznika albo dwóch pozostałych powstanie zwarcie baterii.
