GAMINGOWA drukarka 3D!

[Leoneq]

W 2020 roku, branża gamingowa bardzo mocno się rozbudowała. Od specjalnych, gamingowych kart graficznych, po biurka czy krzesła gamingowe. Ale co może uzupełnić gamingowe stanowisko młodego drukarza? Gamingowa drukarka 3D!

(zdjęcia były robione w różnym czasie, stąd niektóre mogą nie być aktualne)

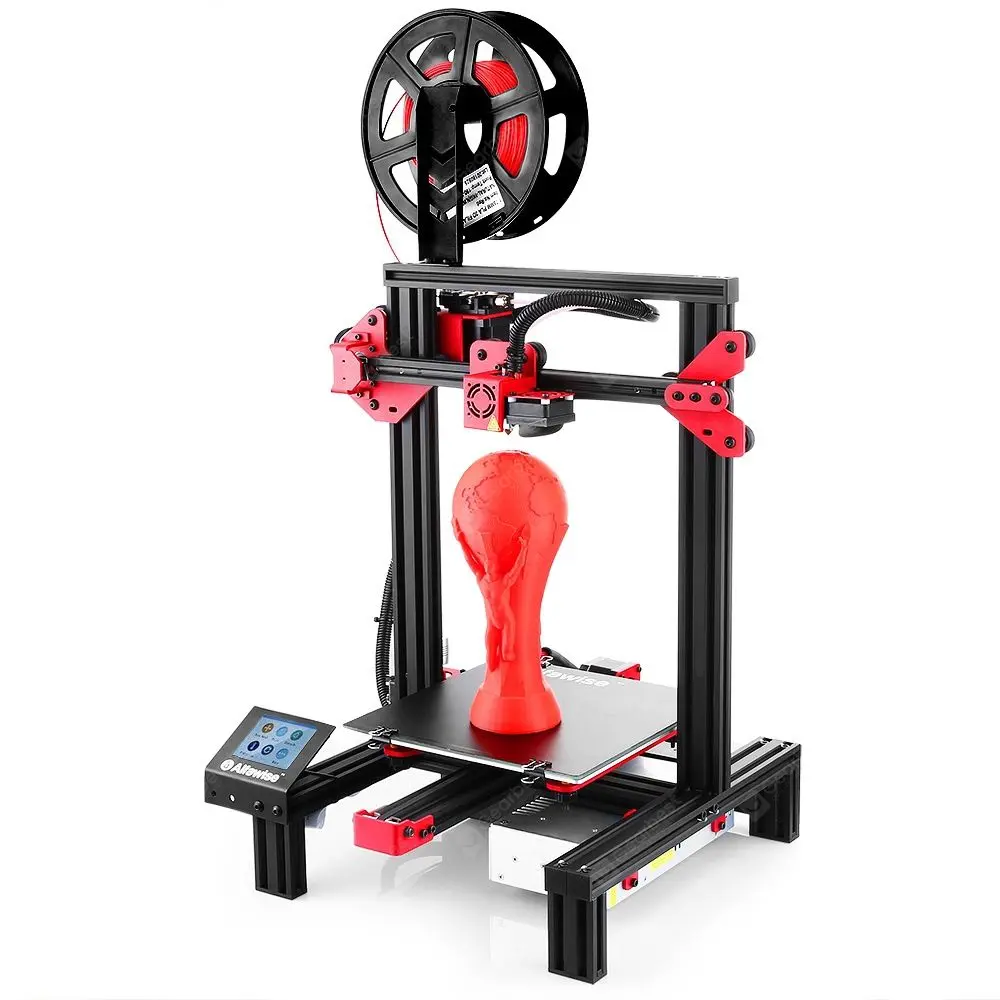

Zaczęło się od wybrania bazy - w dzisiejszych czasach nie ma sensu budować samodzielnie kolejnego reprapa, czy klona prusy. Za 600zł możemy dostać pełnowartościową drukarkę 3D - endera 3 - ale ja wybrałem drukarkę, która się trochę "wyróżniała": Alfawise U30. Połączenie czerwonych blaszek z czarnym profilem, schowany zasilacz, kolorowy wyświetlacz TFT - tym się wyróżniała od endera. Dlatego akurat tą drukarkę kupiłem.

Niestety, sam design nie przyczynia się do dobrej jakości wydruków. Dlatego po wyjęciu z pudełka, wydruki były niezadowalające. Od razu zacząłem modyfikować maszynę: tak, że po dwóch latach, jedyne co zostało to rama, silniki i zasilacz. Ale od początku.

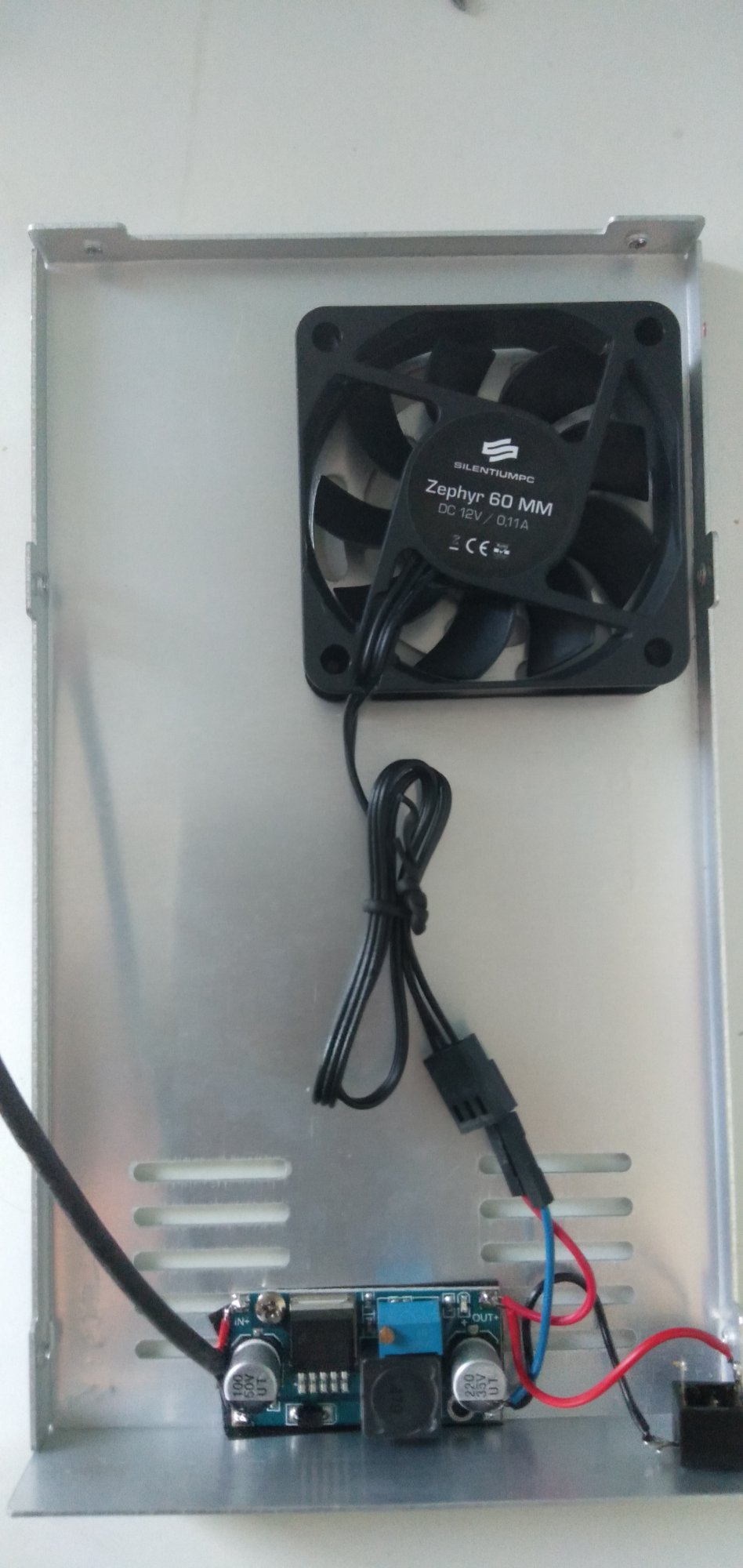

Pierwsze modyfikacje obejmowały elementy niezbędne dla każdej drukarki. Nowe chłodzenie, czyścik filamentu. Po dotarciu paczki z Chin, cała stara elektronika poszła do pudełka, poza zasilaczem. Ten jednak musiałem zmodyfikować: w środku dodałem przetwornicę napięcia do 12V (sam zasilacz produkuje 24V), a wentylator wymieniłem na gamingowego Zephyra od SilentiumPC.

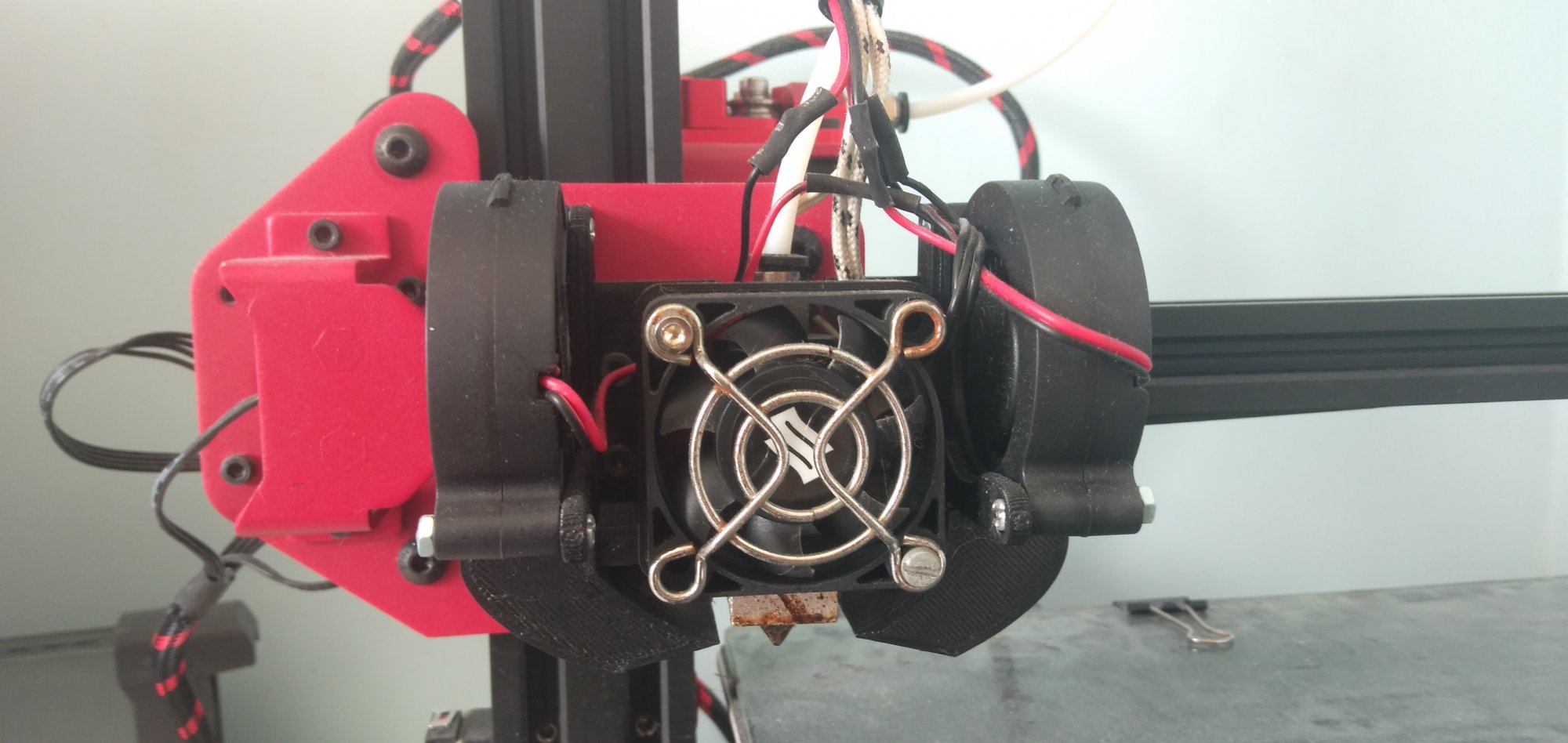

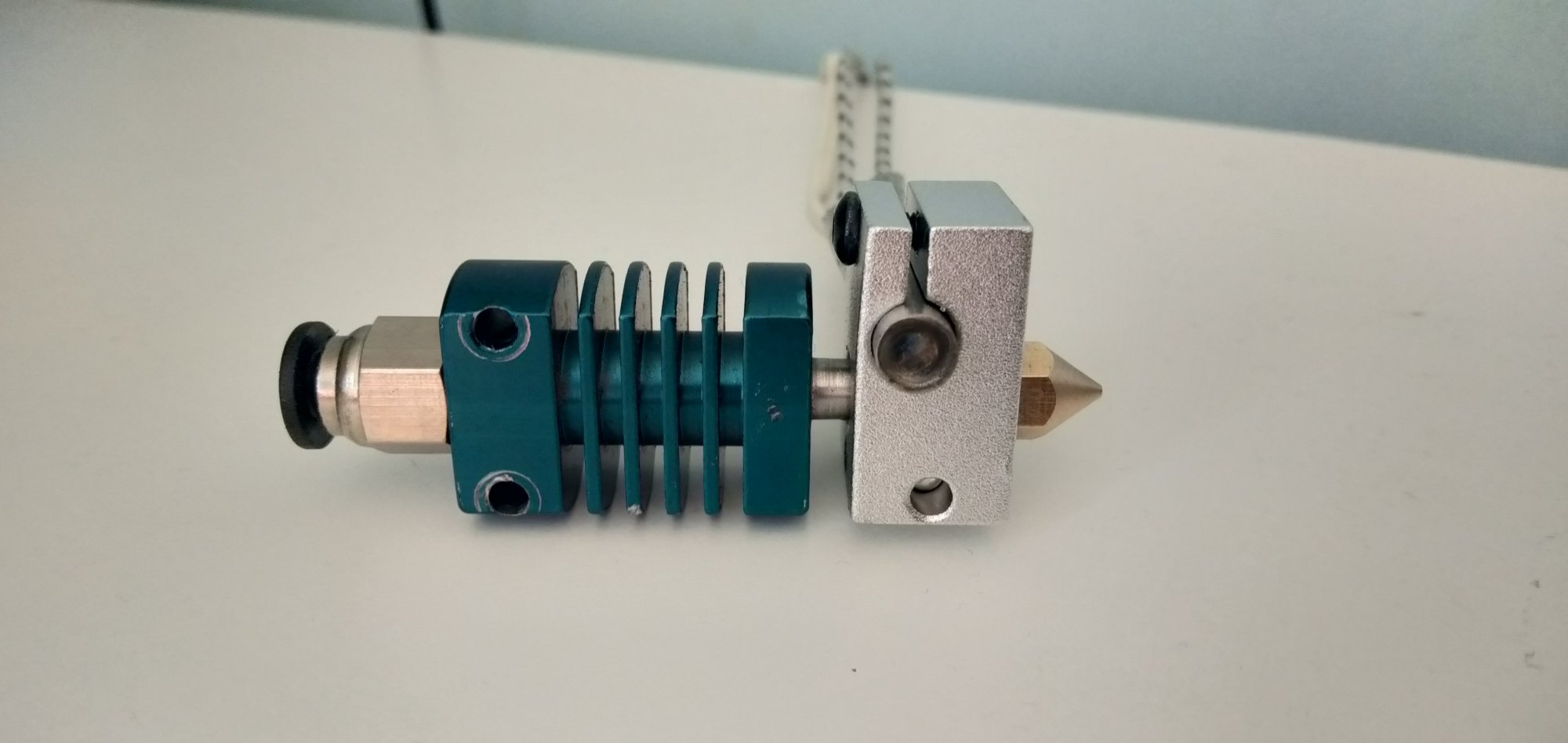

Hotend został prawie w całości wymieniony. Zamontowałem nowy bloczek, termistor w metalowej rurce, oraz grzałkę 50W - całość uzupełnia nowa dysza MK8 0.4. Wokół nowego hotendu, dodałem dwa wentylatory ślizgowe 5015, oraz kolejnego Zephyra do chłodzenia radiatora. Wcześniej oczywiście wydrukowałem mocowanie całości, z czarnego ABSu.

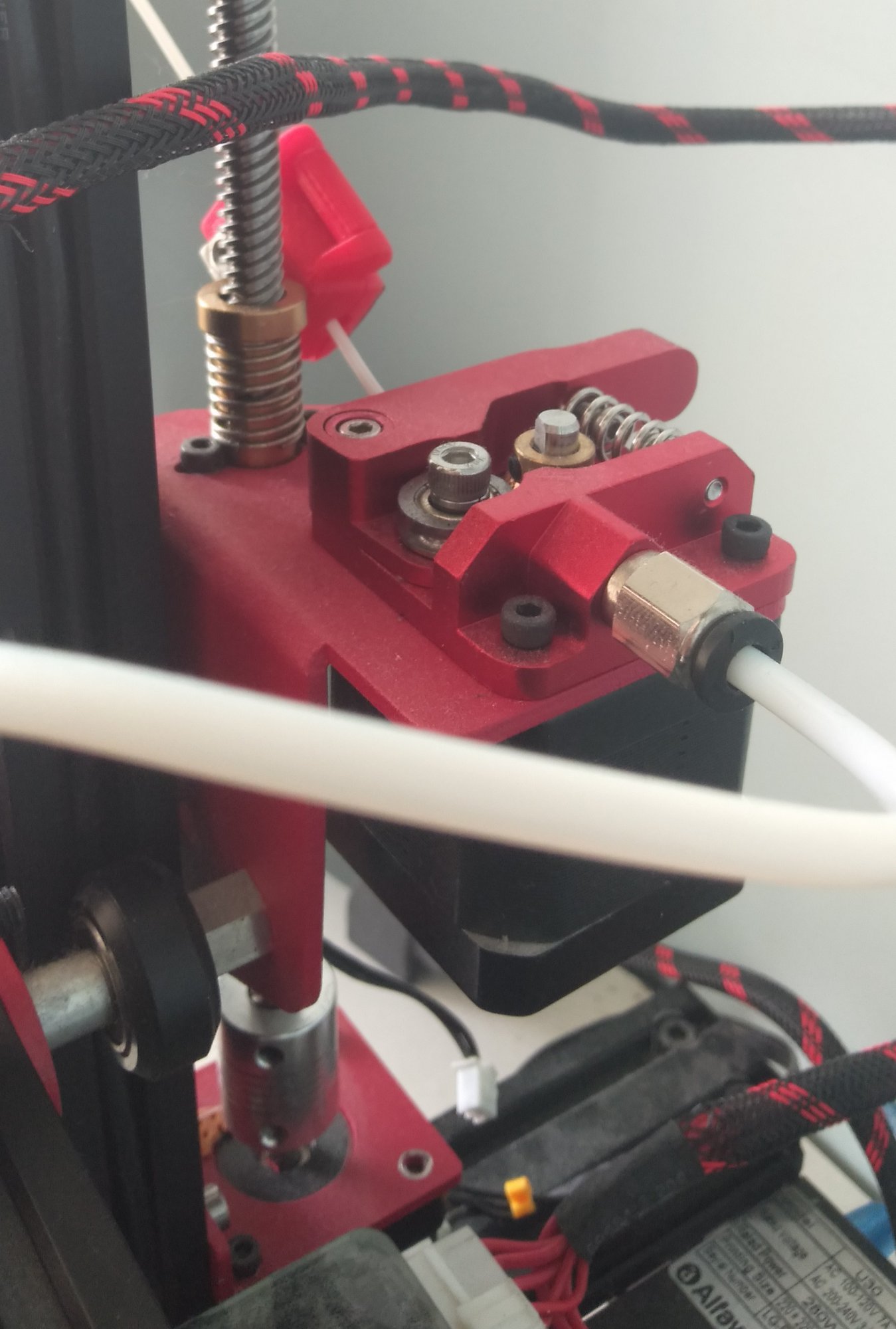

Paski zostały wymienione na wzmacniane, trochę mniej rozciągliwe. Na silniki zostały zamocowane "tłumiki", a oś Z doczekała się nowej nakrętki trapezowej - kasującej luzy, do dynamicznego druku w osi Z. Trzy główne wiązki kabli zostały wplecione w gamingowy, czerwono-czarny nylonowy oplot. Ekstruder został wymieniony na czerwony, aluminiowy. Stockowe v-wheele dość szybko się zużyły, więc je wymieniłem na amerykańskie - prosto od OpenBuilds.

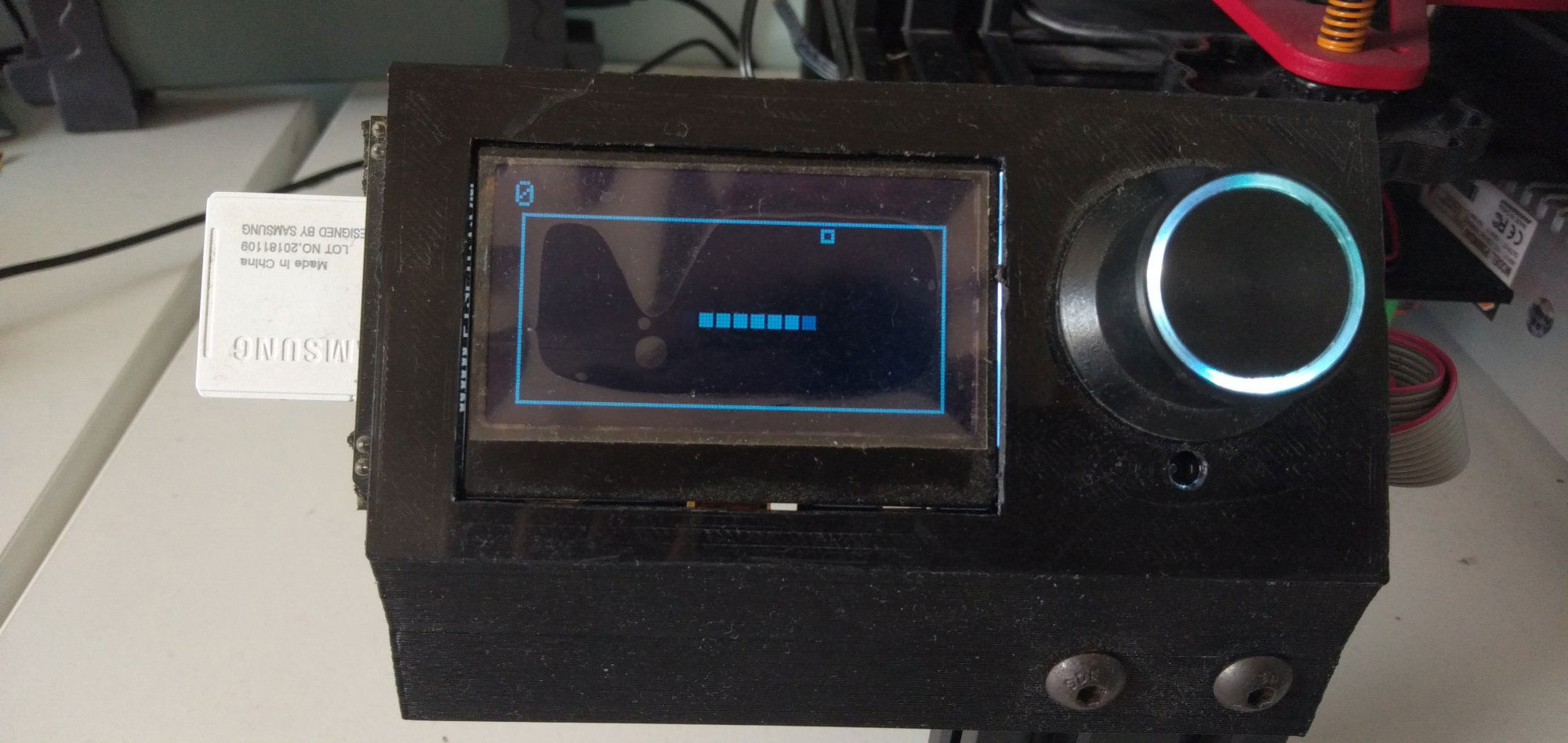

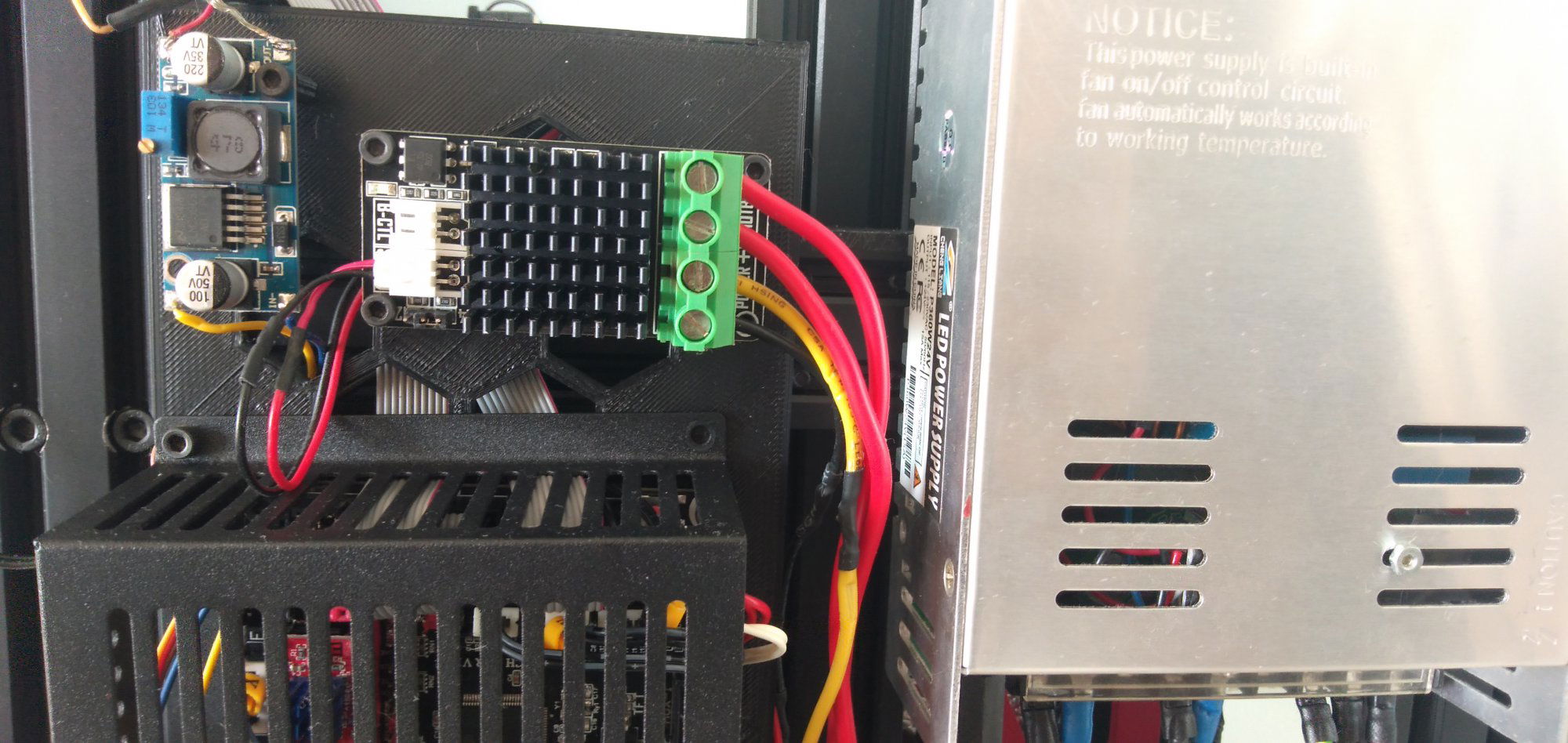

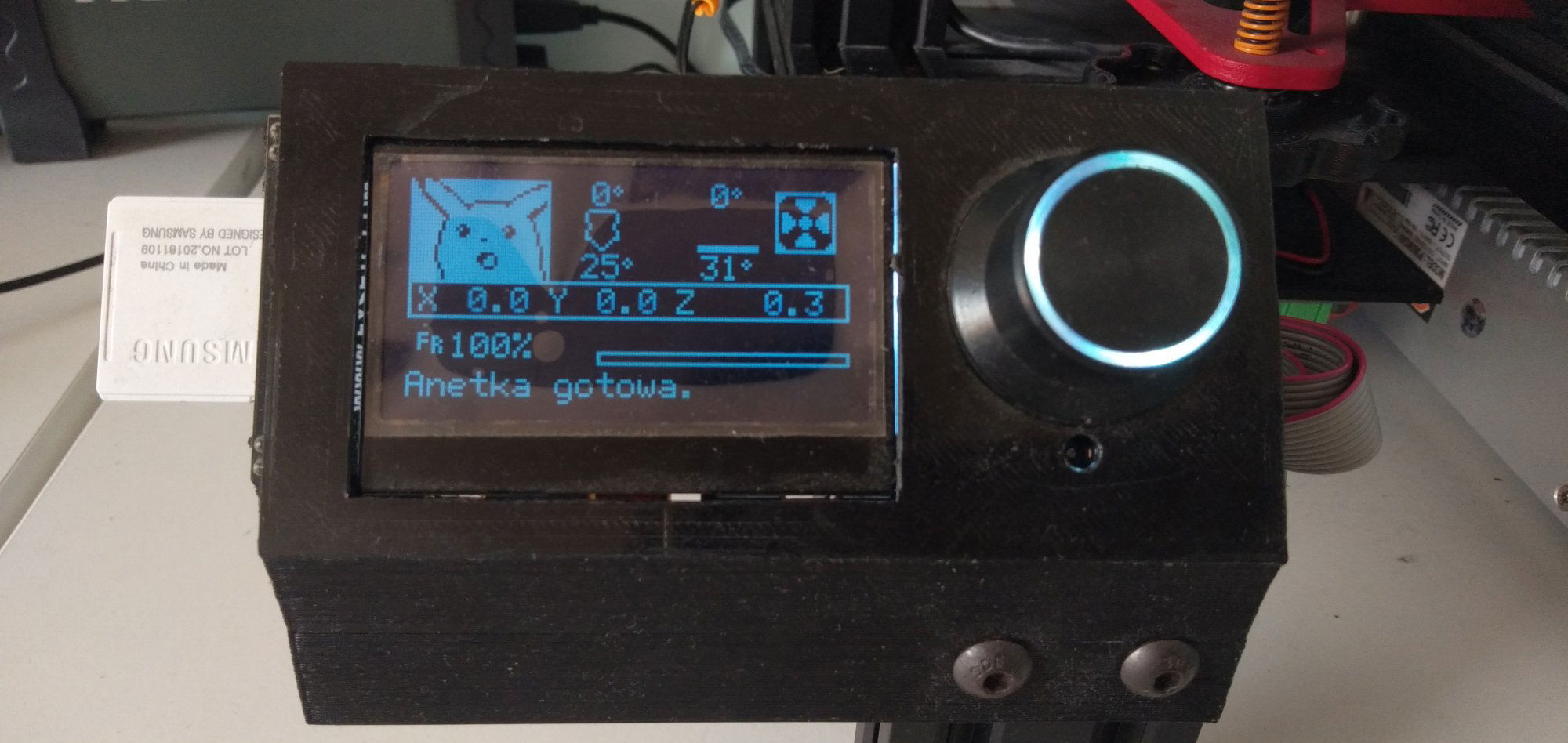

Stary wyświetlacz wymieniłem na mały 12864 (graficzny), z podświetleniem RGB od firmy Fysetc. Enkoder także ma podświetlenie RGB - a na samej górze zamontowałem pasek 15 diod WS2812. Te wymagały kolejnej przetwornicy, którą umieściłem obok płyty głównej. Tam też znajduje się zewnętrzny mosfet - aby stół się podgrzewał w jak najkrótszym czasie. Na samym stole zostało stockowe szkło (jest proste), a aby zwiększyć adhezję powierzchni używam Hegronu.

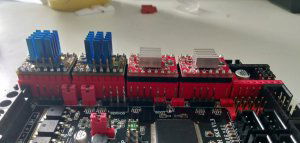

Wisienką na torcie jest płyta główna - SKR 1.3 od BIQU. Niestety płytę zakupiłem miesiąc przed wydaniem SKR 1.4 TURBO, która ma zwiększone taktowanie głównego procesora. Sam procesor to 32 bitowy LPC1768, z rdzeniem Cortex M3 na 100MHz. Do sterowania silnikami wykorzystałem ciche stepsticki TMC2208 v3 w trybie UART (do Z i E dałem A4988, cięcia budżetowe). Na płytę został wgrany Marlin 2.0, którego specjalnie ustawiłem pod tej gamingowy setup. Wygenerowane G-Code są przechowywane na karcie SD od Samsunga.

Po powolnym zmontowaniu wszystkiego w całość, przyszedł czas na kalibracje. Tutaj korzystałem z poradników Artka - potem zostały rzeczy bardziej zaawansowane, jak Linear Advance. Tak prezentują się gotowe wydruki:

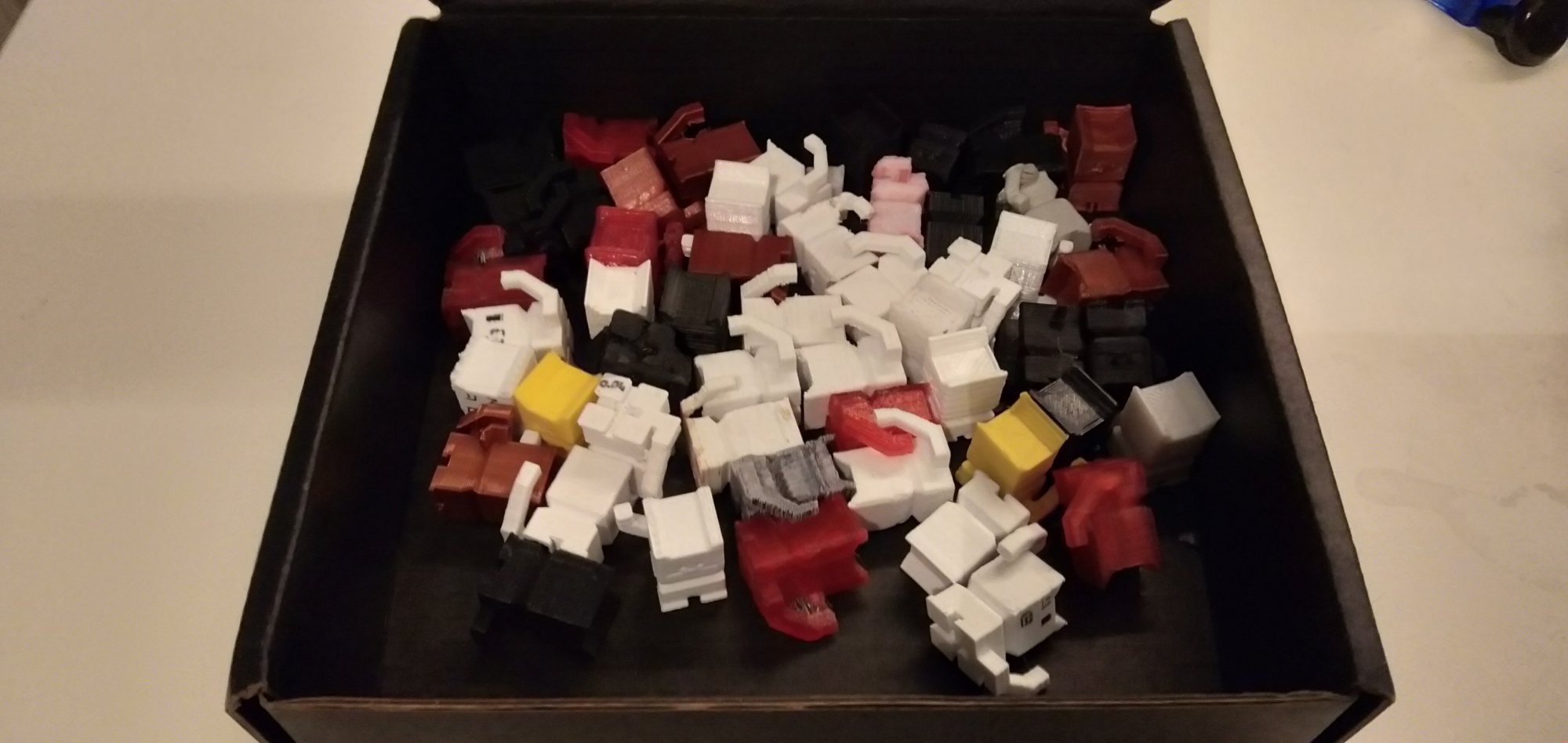

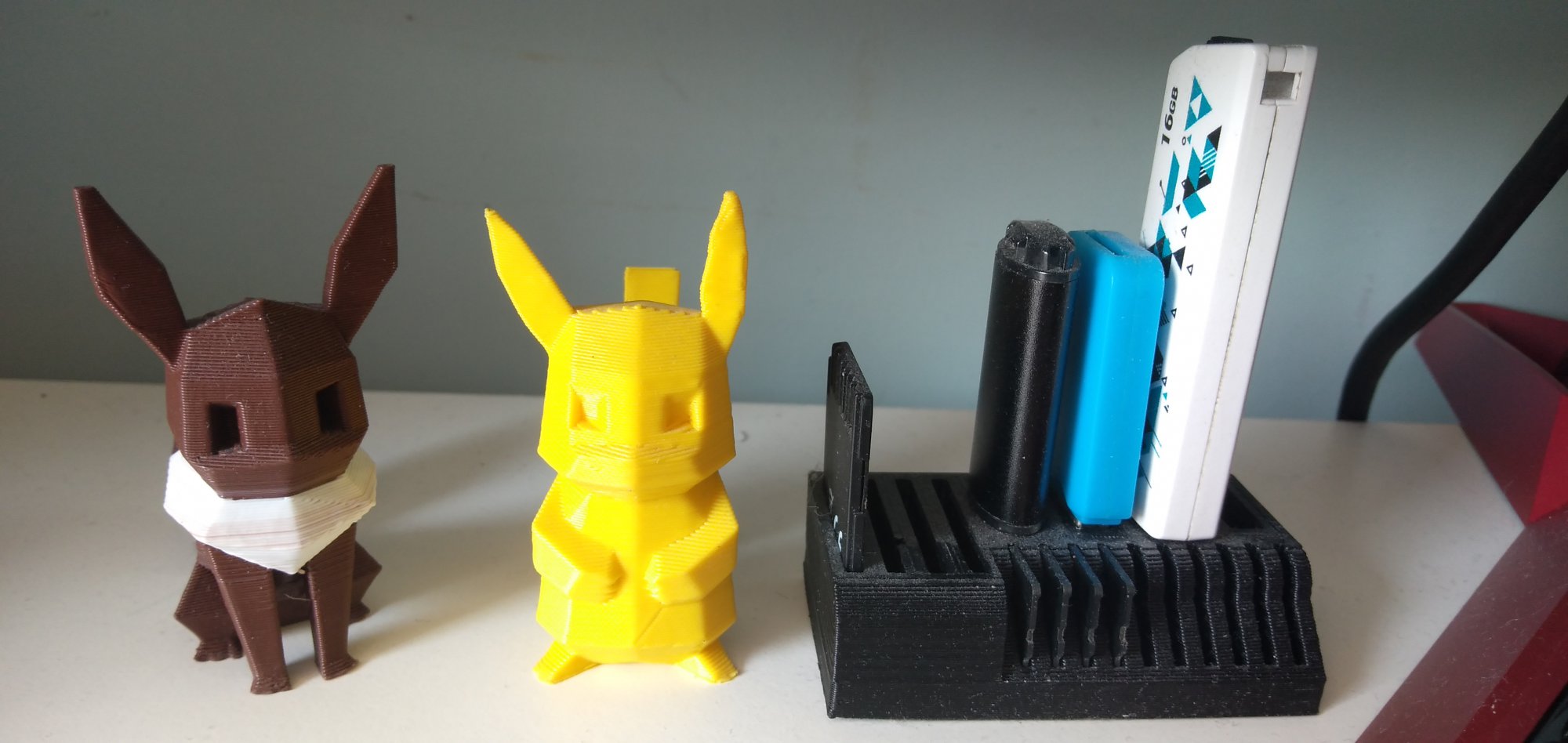

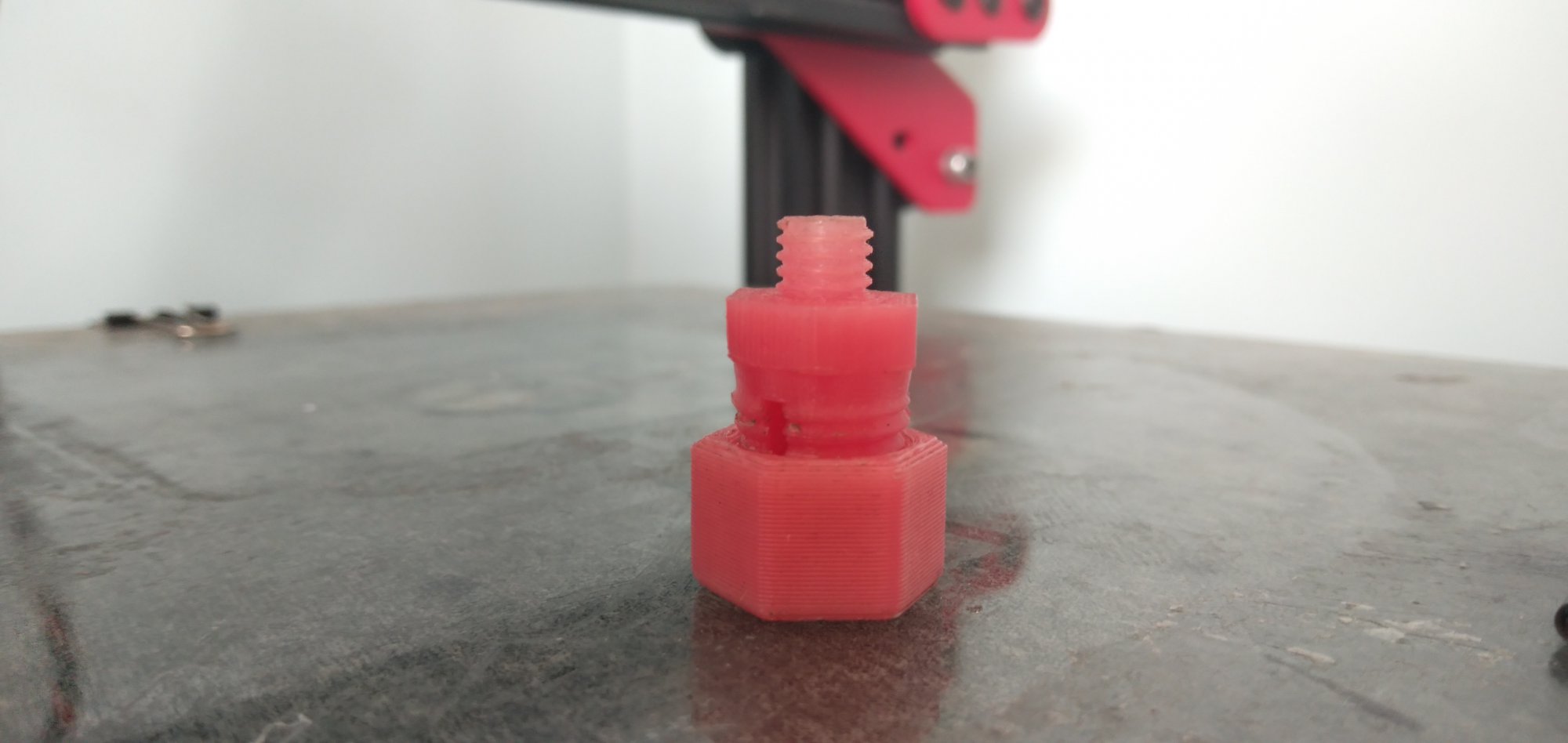

Od lewej: Eevee (nie sklejany!), Pikachu, podstawka na pamięci przenośne, nakrętka do bowdena, Marvin, kitku testowe.

• prędkość: 60mm/s druk, 200mm/s ruch jałowy
• przyspieszenie: 3000mm/s²
• retrakcja: 4mm, 60mm/s
• czarne wydruki - ABS od Spectrum, 240C/100C
• kolorowe wydruki - PLA od PrintME, 200C/60C lub wyłączone

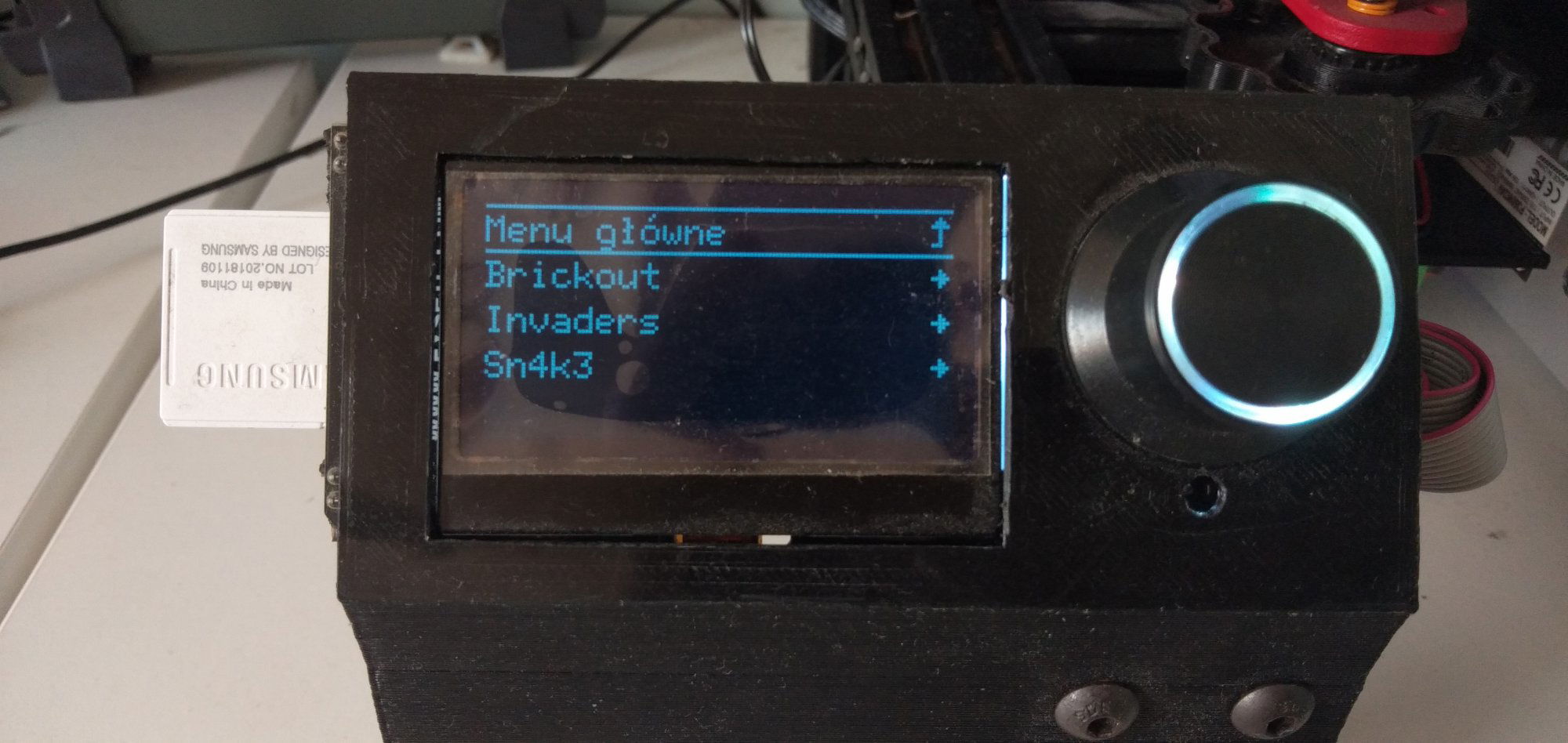

Ale czym by była gamingowa drukarka, bez gier? Otóż dzięki 100 megahercom, 32 bitach i podświetleniu RGB możemy pograć w kilka kultowych tytułów:

Wyświetlacz niestety ma dość duży input lag. Dlatego nie ujrzymy czystych 60FPS, ale 24FPS do takich gier starczy. Docelowo planuję pograć na tym w wolfensteina.

Słowem podsumowania: drukarka gamingowa spełnia swoje zadanie. Od dwóch lat drukuje mi elementy do różnych projektów, jak chcę na teraz - to szybko, jak chcę się pochwalić - to wolniej. Oczywiście, jak na rynku PC, sprzęt do grania jest między "zwykły", a "profesjonalny". Dlatego drukarka nie ma najlepszych rozwiązań jakie tylko są dostępne na rynku - bo po prostu mi się nie przydadzą - ale jako sprzęt domowy w zupełności wystarcza.

Niestety, oprócz sukcesów, były także wpadki. Podczas dwóch lat ulepszania, udało mi się spalić lub zepsuć dwie płyty główne, 5 stepsticków, 2 termistory, 6 v-wheelów, wentylator, i kondensator (ten to z fajerwerkami umarł). Bardzo dużo czasu pochłonęło poprawne skonfigurowanie Marlina, oraz poprawna kalibracja całego sprzętu. Kilka usprawnień okazało się nie potrzebnych, jak mocowanie śruby trapezowej od góry, stałe sprzęgło, czy naciągacz paska. Ale mimo wszystko, w końcu mam sprzęt gdzie klikam "drukuj" - i spokojnie mogę odejść wiedząc, że już nie muszę sterczeć przy drukarce i jej "pomagać" w drukowaniu.

Czy da się zrobić jeszcze lepszy sprzęt? Tak. Jeżeli ktoś chce, można zrobić komorę, płytę Duet dołożyć, Raspberry Pi z octoprintem, ekstruder Titan z chłodzeniem wodnym (nie, to nie żart), a nawet wentylatory Noctua kupić. Rzecz w tym, że wiele z tych rzeczy nie pomoże zbyt wiele, jeżeli nie umiemy drukować - bo obsługa drukarki, od serwisowania po kalibrację, to dość trudna rzecz.

[Hubert2310]

@Leoneq Bardzo mi się podoba pomysł. Czy posiadasz jakiś kosztorys? Jestem bardzo ciekawy.



[Leoneq]

Szczerze? Nie mam. Biorąc pod uwagę to co działa, myślę że całość by się zmieściła do 1000zł. Biorąc pod uwagę jeszcze to co ja spaliłem - 1500zł. Przy tym sprzęcie, o ile to nie jest ramps, trzeba być ostrożnym... i mieć szczęście xd

[Kredek]

A linear advance to przypadkiem nie w corexy?

Fajny projekt

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Leoneq]

Linear advance to taka technika jakby, która koryguje przyspieszenie i zwolnienie karetki (na początku kreska filamentu z dyszy jest cieńsza, na końcu grubsza). Funkcja ta podaje na początku zatem więcej filamentu, na końcu odrobinę mniej. Każda drukarka ją może mieć, która ma marlina.
