Układ regulowanej stabilizacji napięcia 0-12V

[Mike84]

Cześć, modyfikuje właśnie swój zasilacz warsztatowy (atx), próbując dodać do niego możliwość regulacji napięcia, chce to zrobić za pośrednictwem stabilizatora LM317 i borykam się z problemem spalających się potencjometrów 😕

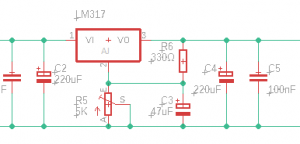

To jest schemat używanej przeze mnie aplikacji:

Potencjometr ma 1/8W i spala się (wewnętrznie, bez dymu) przy oporze równym zeru, trochę mi szkoda elementów na metodę prób i błędów (zwłaszcza, że w szafie już ich za dużo nie mam), dlatego chciałbym trochę podpytać o wiedze teoretyczną.

Zastanawiam się czy kondensator C3 tutaj nie wadzi? Czy nie próbuje się rozładować przez potencjometr kiedy ten ma 0Ω? Ponieważ wtedy na anodzie tego kondensatora napięcie wynosi 0V?

Myślałem też nad wprowadzeniem takiego zabezpieczenia do układu, aby potencjometr zatrzymywał się maksymalnie na 10Ω, ale nie jestem pewien czy to by zadziałało tak jak bym chciał, a mówię o czymś takim:

A może wystarczy tylko użyć elementu większej mocy?

[MarcinN]

Cześć. Na samym początku odsyłam do noty katalogowej scalaka LM317 gdzie znajdziesz interesujący Cię schemat 🙂 co do palącego się potencjometru jest to dla mnie dziwne bo nigdy nie miałem takiej sytuacji z LM317 czy to w formie stabilizatora napięcia czy też prądu (w sumie w drugim przypadku nie używałem potencjometru). Spróbuj uruchomić regulator napięcia zostawiając z Twojego schematu tylko LM317, C2, C4, R6 (ewentualna zmiana na 220Ω) oraz potencjometr. Sprawdź też poprawność podłączenia samego stabilizatora oraz potencjometru.

Dorzucę jeszcze dwa grosze... Jeżeli w tym przypadku nie chodzi o montowanie układu w celach edukacyjnych to polecam za kilka złotych gotowy moduł z LM317, już z potencjometrem oraz niewielkim radiatorem który odprowadza ciepło. Ciepło... Pamiętaj że LM317 wytrąca napięcie (moc) "na sobie" co będzie skutkowało nagrzewaniem się. Jeżeli nie będziesz go obciążał prądem większym niż 1,5A to układ zda egzamin a jeżeli potrzebujesz więcej to polecam zastosować przetwornice DC-DC. Niektóre modele oprócz nastawy napięcia posiadają też funkcje ograniczenia prądowego co o wiele lepiej sprawdzi się w warsztatowym zasilaczu a koszt to około 12zł 🙂

[Mike84]

Dzisiaj jeszcze spróbuje aplikacji w innej konfiguracji, tak jak radzisz 🙂 Dam znać o efektach

A co przetwornic DC-DC to też jest fajny pomysł, sam to na początku rozważałem , ale w szafie mam pełno elementów, dzięki, którym mógłbym zrobić taką 'ala' przetwornicę samemu i chciałbym to wykorzystać i iść bardziej w takim kierunku

Aczkolwiek w ostateczność, wiadomo te 12zł można poświecić 🙂

[Mike84]

Ostatecznie żadne rozwiązanie nie zadziałało 😕

Nawet przy przetwornicy DC-DC potencjometry się spalały, więc prawdopodobnie przy budowie samego zasilacza (do którego były podpięte układy regulujące) musiałem coś sknocić, ale nie mam bladego pojęcia co i gdzie, bo wszystko na pierwszy rzut oka jest ok. Jedyne co mi pozostałe to rozmontować ten zasilacz i zrobić wszystkie połączenia od nowa.
