Zbyt mała różnica napięcia stanu niskiego oraz wysokiego wykrywanych przez RPi

Pomocna odpowiedź

Witam,

Jestem laikiem więc przepraszam z góry z tak banalne pytanie lecz nie znalazłem na nie odpowiedzi w internecie...

Otóż mam urządzenie które posiada płytkę PCB, której rozgryźć mi się nie udało dlatego też chciałem użyć trzech diod LED jako input do mojego projektu. Diody te wyłączone mają napięcie 2,2V, a włączone 2,5V. Jest to zbyt mała różnica, aby RPi wykrył 2,2V jako stan niski oraz 2,5V jako stan wysoki. Czy mógłby ktoś udzielić jakiejś wskazówki, która pomoże mi znaleźć rozwiązanie ww. problemu?



Dziękuję z góry!

Udostępnij ten post


Link to post
Share on other sites

@grucha532 Raspberry Pi pracuje z napięciem logicznym 3,3 V (dlatego mogą być problemy z wykrywaniem stanu wysokiego i niskiego, przy takiej niewielkiej różnicy)

Nie wiem czy dobrze zrozumiałem ale masz urządzenie które sygnalizuje (np. jakieś stany pracy) za pomocą diod LED. I chcesz podłączyć sygnały sterujące do Raspberry Pi aby odczytać te stany i napisać swój program. Możesz spróbować użyć konwertera stanów logicznych np. https://botland.com.pl/pl/konwertery-napiec/2259-konwerter-poziomow-logicznych-dwukierunkowy-4-kanalowy-sparkfun-bob-12009.html

Bardzo możliwe że przed diodami są rezystory ograniczające napięcie, a np. sygnał sterujący pochodzi z mikrokontrolera który pracuje z napięciem logicznych 5V

Udostępnij ten post


Link to post
Share on other sites

Cześć,

Skoro nie wiadomo co to za urządzenie, jak sterowane są te diody LED. To można spróbować ściągnąć wyjście urządzenia (tam gdzie podłączona jest dioda) do masy rezystorem jakieś kilka-kilkanaście kilo. Tam jest napięcie 2,2V lecz prąd nie płynie prawie żaden, dlatego dioda jest wygaszona. Wtedy zmierz napięcia jeszcze raz czy różnica będzie tak samo mała. Podejrzewam, że będzie bliska 0V i 2,5V w stanie aktywnym wyjścia. Gdym ja miał podłączać wejścia RPi do takiego wynalazku to dodatkowo bym zabezpieczył wejścia diodami zenera 3,3V. Dlatego, że nie wiadomo czy to napięcie które mierzysz na diodzie to napięcie stałe, czy miernik mierzy uśrednione bo tam na diodzie jest jakiś przebieg impulsowy, pwm etc.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Cześć,

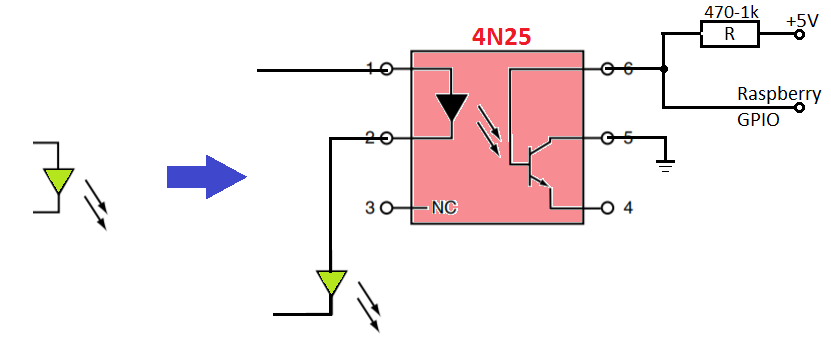

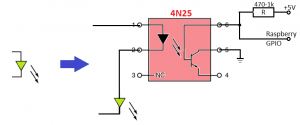

myślicie, że coś takiego zadziała? Tzn. podpięcie szeregowo transoptora 4N25? Wtedy dioda Zenera byłaby chyba zbędna.
