Wiktor2019 Napisano Sierpień 19, 2020 Udostępnij Napisano Sierpień 19, 2020 Posiadam klon arduino mega. Na początku wszystko działało potem arduino nie łączyło się z komputerem (pomogło kilka resetów płytki) a teraz po podłączeniu zasilacza zewnętrznego do płytki to dioda led na zegarze ds3231 lekko świeci a na wyświetlaczu OLED 0,91" wyświetla się czas wraz z kilkoma pikselami ale po zmianie ekranu za pomocą klawiatury 4x4 ekran się zmieni ale po 1s nie wraca na ekran poprzedni czyli zegar. Ale jeśli podłącze zasilanie z USB dioda świeci normalnie oraz ekran nie pozostawia pikseli i prawidłowo się zmienia. Proszę o pomoc w rozwiązaniu tego problemu Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Sierpień 19, 2020 Udostępnij Sierpień 19, 2020 To może zacznij od wyciągnięcia miernika uniwersalnego i pomierzenia napięć — na zasilaczu, na wyjściu z Arduino, etc. Jeśli nie wiesz jak się używa takiego miernika, to zapraszamy do kursów — są podlinkowane na górze strony. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Wiktor2019 Sierpień 22, 2020 Autor tematu Udostępnij Sierpień 22, 2020 (edytowany) Oczywiście, że wiem jak się używa miernika uniwersalnego. Jeśli chodzi o zasilacz to jest on sprawny. Bardziej chodzi mi o to czy ktoś nie spotkał się już z takim przypadkiem lub wie co mogło ulec uszkodzeniu. Czy mogę ten problem rozwiązać tak, że do portu USB na arduinie przylutuje kable i podłącze do przetwornicy 5v? Edytowano Sierpień 22, 2020 przez Wiktor2019 Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Sierpień 22, 2020 Udostępnij Sierpień 22, 2020 Jak wiesz jak się używa miernika, to może napisz nam tutaj co ci wyszło. Trudno zgadywać co się stało bez danych. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Wiktor2019 Sierpień 22, 2020 Autor tematu Udostępnij Sierpień 22, 2020 Zasilanie przez zasilacz: Zasilanie: 12,18V Złączę VIN: 11,50V 5v: 2,61V 3v: 2,52V Dioda ON: 1,79V (lekko świeci) Dioda L: 1,17V Zasilanie przez USB: Złączę VIN: 3,83V 5v: 4,72V 3v: 3,34V Dioda ON: 1,87V Dioda L: 1,84V Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Sierpień 22, 2020 Udostępnij Sierpień 22, 2020 No dobra, to już nam coś mówi. Spójrzmy na schemat i zastanówmy się co się mogło stać: https://content.arduino.cc/assets/UNO-TH_Rev3e_sch.pdf Pierwszym podejrzanym jest oczywiście regulator napięcia 5V, na schemacie oznaczony jako U1. To on jest odpowiedzialny za sprowadzanie tych 12 czy 9V z gniazdka do 5V na nóżce 5V. Uszkodzony może być sam regulator (NCP1117ST50T3G), jeden z kondensatorów. Dioda wydaje się być OK, skoro na VIN masz 11.50V. W tym momencie wylutowałbym ten regulator i sprawdził czy działa poprawnie poza Arduino (z odpowiednimi kondensatorami oczywiście). Jak nie, to do wymiany. Jak działa, to dalej sprawdzasz kondensatory. Oczywiście możesz zasilać Arduino z pominięciem tego regulatora napięciem 5V. Nie musisz nic dolutowywać do USB, możesz po prostu podać napięcie na nóżki 5V i GND. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Wiktor2019 Sierpień 22, 2020 Autor tematu Udostępnij Sierpień 22, 2020 Mam tylko jedno pytanie czy do arduino mega nie powinien być schemat do mega?😀 Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Sierpień 22, 2020 Udostępnij Sierpień 22, 2020 W istocie, przeoczyłem twoją wzmiankę, że jest to Mega i założyłem domyślne. Zatem weź schemat do tego Arduino które masz i powtórz wnioskowanie. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Wiktor2019 Sierpień 23, 2020 Autor tematu Udostępnij Sierpień 23, 2020 Zmierzyłem napięcie na stabilizatorze i na wyjściu jest 1.87V a na wejściu ponad 8V więc stwierdzam, że jest on zepsuty. Po rozglądnieciu się po Internecie stwierdziłem, że ciężko w Polsce kupić ten element więc czy w takiej sytuacji mogę dać tam popularny LM7805 lub inny stabilizator 5v? Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Sierpień 24, 2020 Udostępnij Sierpień 24, 2020 Możesz, tylko się upewnij, że nóżki pasują. No i oczywiście parametry dopuszczalnego napięcia i natężenia prądu się zmienią — będą teraz takie, jak nowa część dopuszcza. Cytuj Link do komentarza Share on other sites More sharing options...

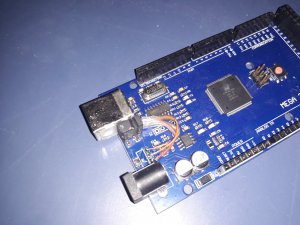

Wiktor2019 Sierpień 24, 2020 Autor tematu Udostępnij Sierpień 24, 2020 Zamontowałem w to miejsce LM7805 i wszystko działa prawidłowo. Przykleiłem go do złącza USB i połączyłem kablami z płytką. Cytuj Link do komentarza Share on other sites More sharing options...
