ESP32 enkoder kwadraturowy


Bazuka1988

Pomocna odpowiedź

Witam, mam problem z implementacją kodu, który by obsługiwał enkodery kwadraturowe na esp32. Ktoś orientuje się w temacie jak to zrobić na przerwaniach? Potrzebuje odczytywać tylko impulsy. Na tych silnikach mam 1920 na obrót. Na arduino bardzo ładnie smigalo. Ma ktoś jakis pomysl?? Na google jest troche bibliotek, ale nie ogarniam tego jak to zaimplementowac.

To kod z arduino, dzialal super.  Wziety ze strony https://wiki.dfrobot.com/Micro_DC_Motor_with_Encoder-SJ01_SKU__FIT0450
Jak w linku takie same silniki i enkodery posiadam.

//The sample code for driving one way motor encoder
const byte encoder0pinA = 2;//A pin -> the interrupt pin 0
const byte encoder0pinB = 3;//B pin -> the digital pin 3
byte encoder0PinALast;
int duration;//the number of the pulses
boolean Direction;//the rotation direction


void setup()
{
  Serial.begin(57600);//Initialize the serial port
  EncoderInit();//Initialize the module
}

void loop()
{
  Serial.print("Pulse:");
  Serial.println(duration);
  duration = 0;
  delay(100);
}

void EncoderInit()
{
  Direction = true;//default -> Forward
  pinMode(encoder0pinB,INPUT);
  attachInterrupt(0, wheelSpeed, CHANGE);
}

void wheelSpeed()
{
  int Lstate = digitalRead(encoder0pinA);
  if((encoder0PinALast == LOW) && Lstate==HIGH)
  {
    int val = digitalRead(encoder0pinB);
    if(val == LOW && Direction)
    {
      Direction = false; //Reverse
    }
    else if(val == HIGH && !Direction)
    {
      Direction = true;  //Forward
    }
  }
  encoder0PinALast = Lstate;

  if(!Direction)  duration++;
  else  duration--;
}



Link do komentarza
Share on other sites

@ethanak

6 minut temu, ethanak napisał:

Uważaj, bo piny są podciągnięte do masy, jeśli masz enkodery z wyjściem open zmień na początku pliku ESP32Encoder.cpp.

Witaj ponownie! Ty chyba jesteś moim aniołem stróżem😀

Jak to sprawdzić czy mam enkodery z wyjściem open?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

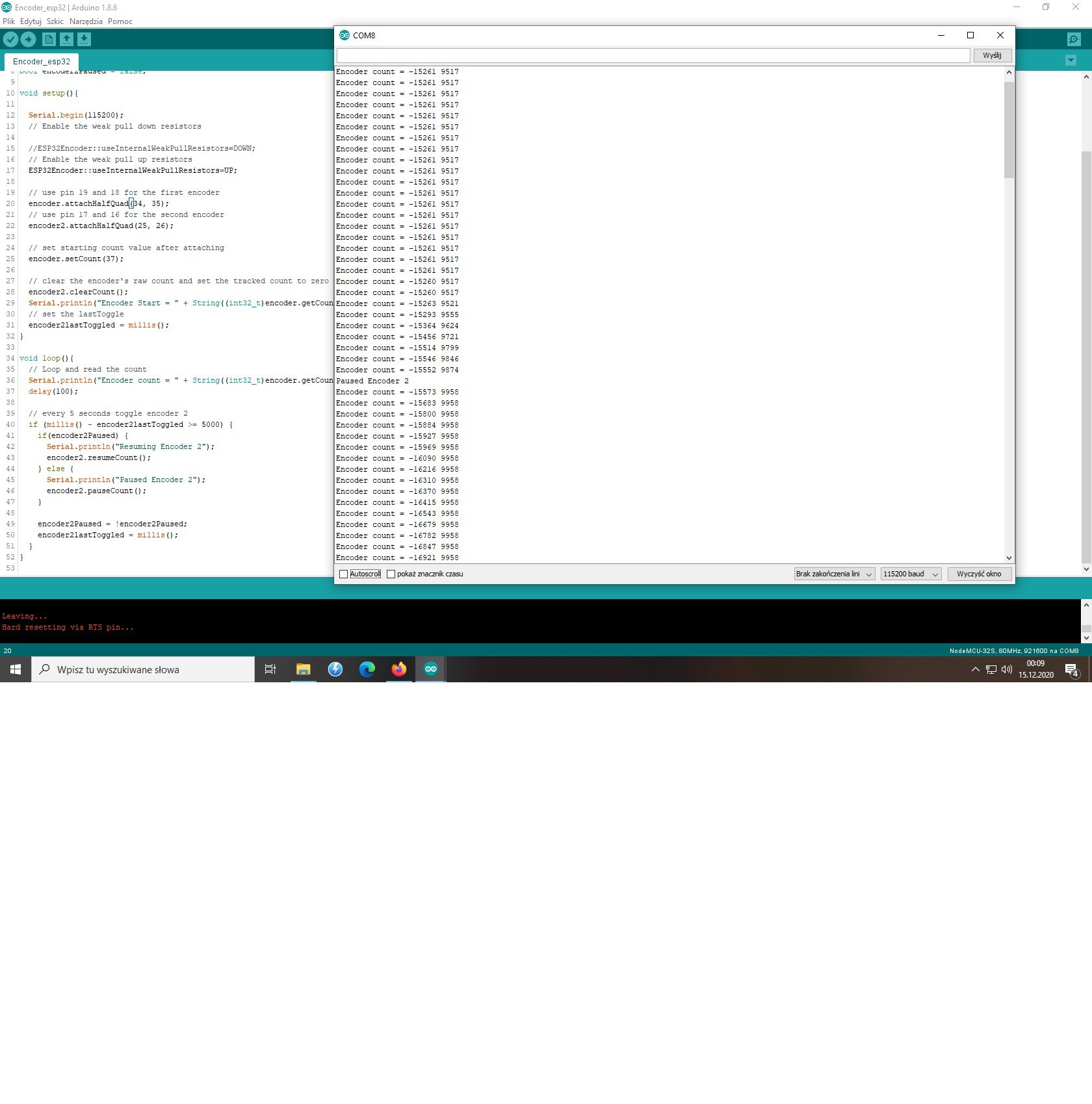

@ethanak znalazłem, zainstalowałem, działa!!! mam jeszcze jedną prośbę, da się wyłączyć PAUSE ? Robot ma jeździć cały czas i potrzebuję aby enkodery cały czas chodziły.
