Sterowanie laserem z czterema pinami za pomocą arduino


Janqqq

Pomocna odpowiedź

Cześć,

Jakiś rok temu postanowiłem zbudować grawer laserowy wyposażony w laser o mocy 3W z czterema pinami. Pierwszy kabel to masa, drugi to 12V, trzeci to PWM, a czwarty to przewód odpowiedzialny za temperaturę. O ile skręcenie całego mechanizmu z silników krokowych i profili aluminiowych, podłączenie do nich arduino uno z nakładką cnc shield i wgranie GRBl-a było łatwe, to podłączenie lasera stwarza już niewielki problem, który już od jakiegoś czasu próbuję rozwiązać. I tutaj nasuwa się pytanie do Państwa. Czy ktoś w was miał do czynienia z takim laserem lub wie jakiego sterownika mogę użyć by całość działała? Zależy mi na sterowaniu mocą lasera, ale również nie chciałbym czegoś sknocić, ponieważ laser kosztował niemałą sumkę.

Pozdrawiam

Link do komentarza
Share on other sites

@Janqqq a co to dokładnie za moduł z laserem? Jeśli do sterowania wystarczy zwykły sygnał PWM (5 V) to możesz podłączyć go prosto do Arduino, nie potrzebujesz żadnego pośredniego sterownika.

Link do komentarza
Share on other sites

@Treker Sam laser działa na 12V, więc rozumiem, że powinienem zmasować całość? Pozostaje jeszcze problem czujnika temperatury. Czy może zostać on niepodłączony?

Kiedyś miałem laser z tylko dwoma wyjściami - masą i +5V i żeby nim sterować musiałem dokupić specjalny sterownik (sterowaną PWM przetwornicę step-down).

Niestety leser który kupiłem nie jest już dostępny, ale znalazłem podobny: https://pl.aliexpress.com/item/4000177510043.html?spm=a2g0o.cart.0.0.1b4b3c001SiD9W&mp=1

Link do komentarza
Share on other sites

1 godzinę temu, Janqqq napisał:

Pozostaje jeszcze problem czujnika temperatury. Czy może zostać on niepodłączony?

Nie może. Tam musi być kontrola temperatury, w przeciwnym razie szybko upalisz laser.



Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Przeczytaj mój artykuł na tym forum jest w dziale artykuły użytkowników pt. CNC Shield V 4.0 czyli jak uruchomić trzyosiową maszynę.Chodzi o wpis z 7 lipca 2020 roku,który jest na stronie pierwszej.Dokładnie zapoznaj się z treścią!!Pewnych rzeczy nie będziesz zmieniać.Szczególną uwagę zwróć na oś "Z" oraz na D11,które u Ciebie może być krańcówką.Musisz odłączyć krańcówkę od tego pinu.W załączniku jest filmik z pracy lasera.

Edytowano przez szymonw
Link do komentarza
Share on other sites

(edytowany)

@szymonw Maszynę mam już zrobioną. Dziękuję za chęci, ale nie skorzystam z Pańskiego artykułu. Moja maszyna ma tylko osi X i Y, a poprzedni leser na 5V podłączałem przez Mosfet do pinu Z+. Oczywiście laser był oddzielnie zasilany z zasilacza 5V. Jak pisałem, interesuje mnie tylko sposób podłączenia lesera który jest na 12V i ma dodatkowe 2 przewody.

@Zealota Laser jest wsunięty do radiatora. Oczywiście nie zapomniałem o paście termoprzewodzącej i wentylatorze z boku. Chłodzenie jest dosyć wydajne, ale nie wiem czy podoła. Zapominając o ryzyku spalenia lasera czy ten będzie działał bez podłączonego czujnika temperatury?

Podobny radiator do podglądu: https://pl.aliexpress.com/item/4000117119474.html?spm=a2g0o.productlist.0.0.60ab2ce0Bhf3AQ&algo_pvid=4c261fff-172f-4bca-b7af-4ebeebe76230&algo_expid=4c261fff-172f-4bca-b7af-4ebeebe76230-2&btsid=0b0a01f816091889347721069eeffe&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

Edytowano przez Janqqq
Link do komentarza
Share on other sites

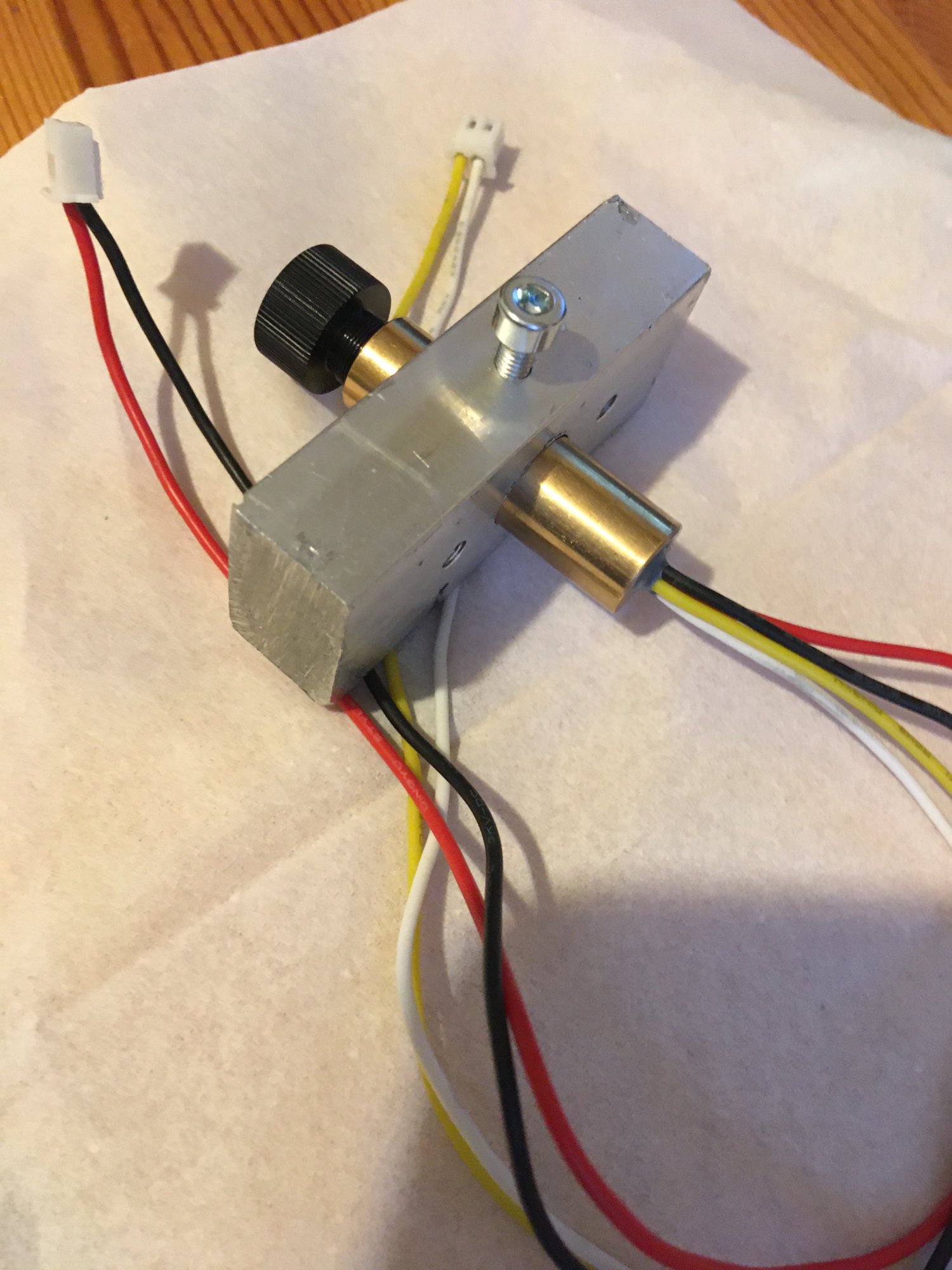

Właśnie niedawno  przyszła paczka z Chin z laserem z czterema przewodami.Zamawiając ściągnąłem opis ,który jest w załączniku.Tuż przed świętami zrobiłem radiator -interfejs do mojej frezarki.


Jak otworzysz to dokładnie się przyjrzyj co jest napisane oraz co jest na zdjęciu.Jedna wielka dezinformacja.Zamiast GND jest jakieś 5V- ,Moc wejściowa 5V 2A sugeruje,że laser ma być zasilany z zasilacza  5V 2A po czym na dole jest opis przewodów a tam zasilanie 12V.Dioda laserowa potrzebuje ok.5V by działała.Nic mi nie wiadomo czy w środku jest stabilizator 5V i czy jest to stabilizator szeregowy czy nie.Jeśli jest to jest to dodatkowe źródło ciepła Ja podłączę laser bezpiecznie do zasilacza 5V 3A. PWM do D11 czyli Z+ a czujnik temperatury to muszę sprawdzić w dokumentacji czyli pliku config w grbl. Zapewne będzie to   jeden z  pinów A0,A1,A2,A3.

laser.rar

Link do komentarza
Share on other sites
