Witam,

mam problem ze zrozumieniem działania tranzystora bipolarnego.

3 razy przechodziłem przez temat 7a i 7b z kursu podstaw elektroniki i nadal nie pojmuje.

Czy jest ktoś mi wstanie wytłumaczyć w sposób graficzny jak przepływa przez tranzystor prąd? Gdzie przepływa większy prąd a gdzie mniejszy?

[Treker (Damian Szymański)]

@PoLiMeR324 witam na forum 🙂 Czy wykonałeś ćwiczenia praktyczne, które mamy opisane w tej części kursu? https://forbot.pl/blog/kurs-elektroniki-tranzystory-bipolarne-w-praktyce-id4315 Spisałes i porównałeś sobie wynik? Pokaż co Ci wyszło 🙂

[PoLiMeR324]

Tak wykonałem ćwiczenia.

Przy pierwszym ćwiczeniu na bazie miałem prąd 0,24mA a na kolektorze 5,9mA

przy drugim ćwiczeniu gdzie należało stykać przewody od masy, na animacji pokazane jest jak jedna dioda prawie nie swieci wcale a druga się pali i na odwrót. W moim przypadku obydwie diody świeciły bardzo mocno a po stykaniu raz jednych przewodów a raz drugich było widać bardzo niewielka różnicę w świeceniu.


Przy trzecim ćwiczeniu z „policyjnymi światłami” nic się nie działo, obydwie diody świeciły nieprzerwanie. Trzy razy składałem schemat od początku i zawsze ten sam efekt.

[Treker (Damian Szymański)]

@PoLiMeR324 jeśli układy nie działały tak jak w kursie to prawdopodobnie jednak popełniłeś gdzieś błąd. Zawsze warto w takiej sytuacji umieścić zdjęcie układu na forum - sprawdzimy co się mogło stać. Nie ma sensu analizować układów, jeśli nawet nie działały poprawnie 🙂 Spróbuj jeszcze raz i pokaż co Ci wyszło.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

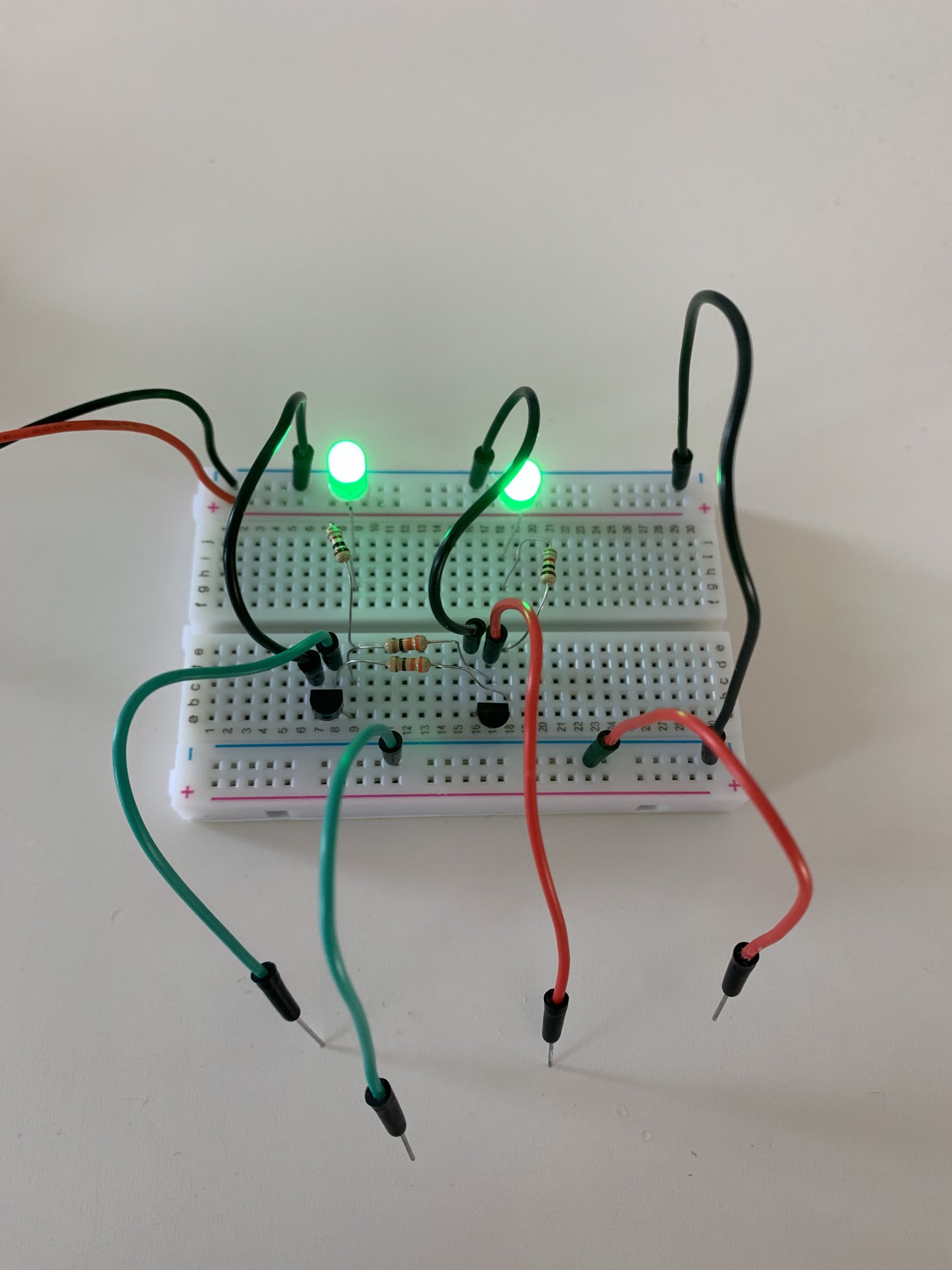

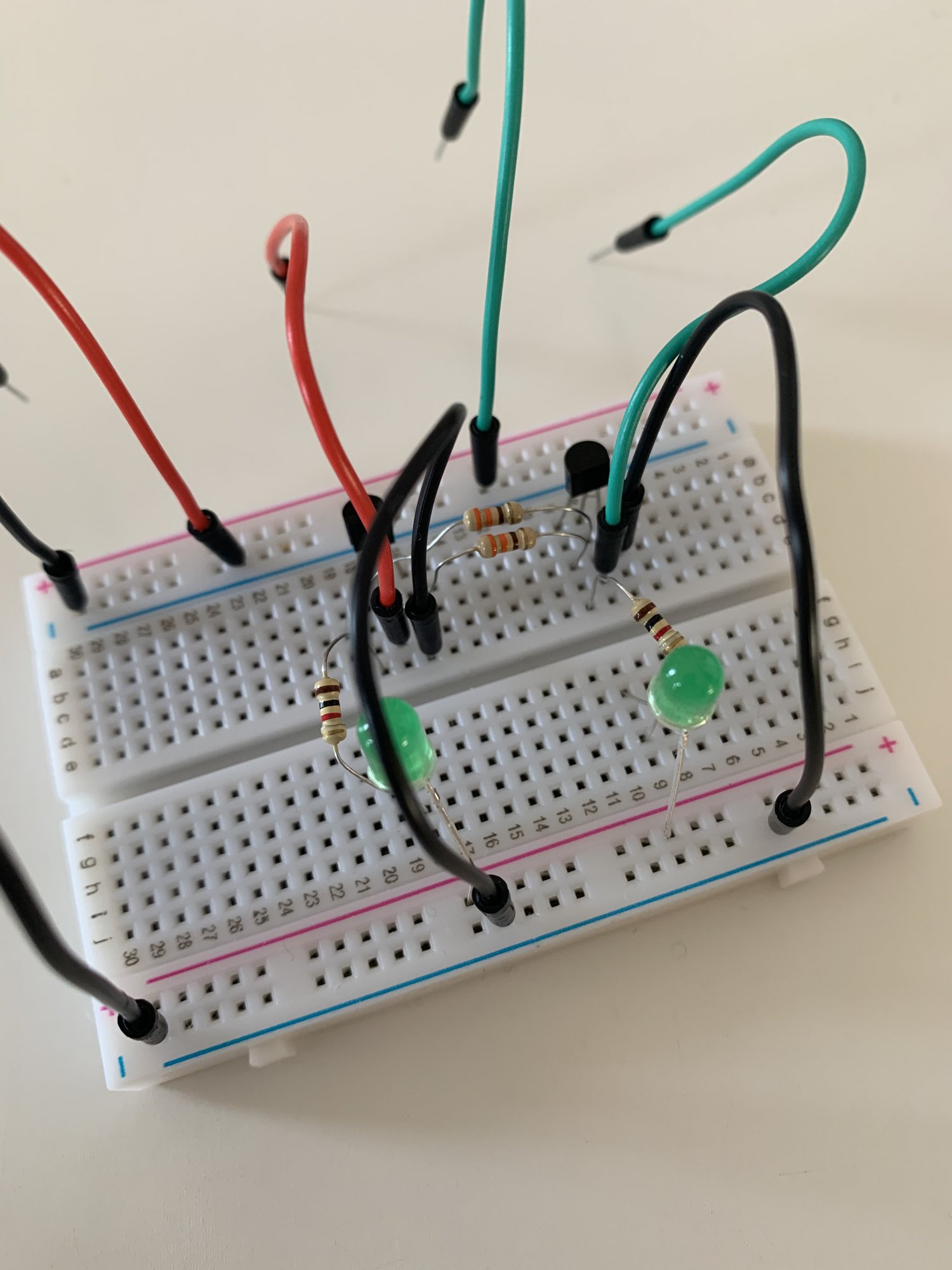

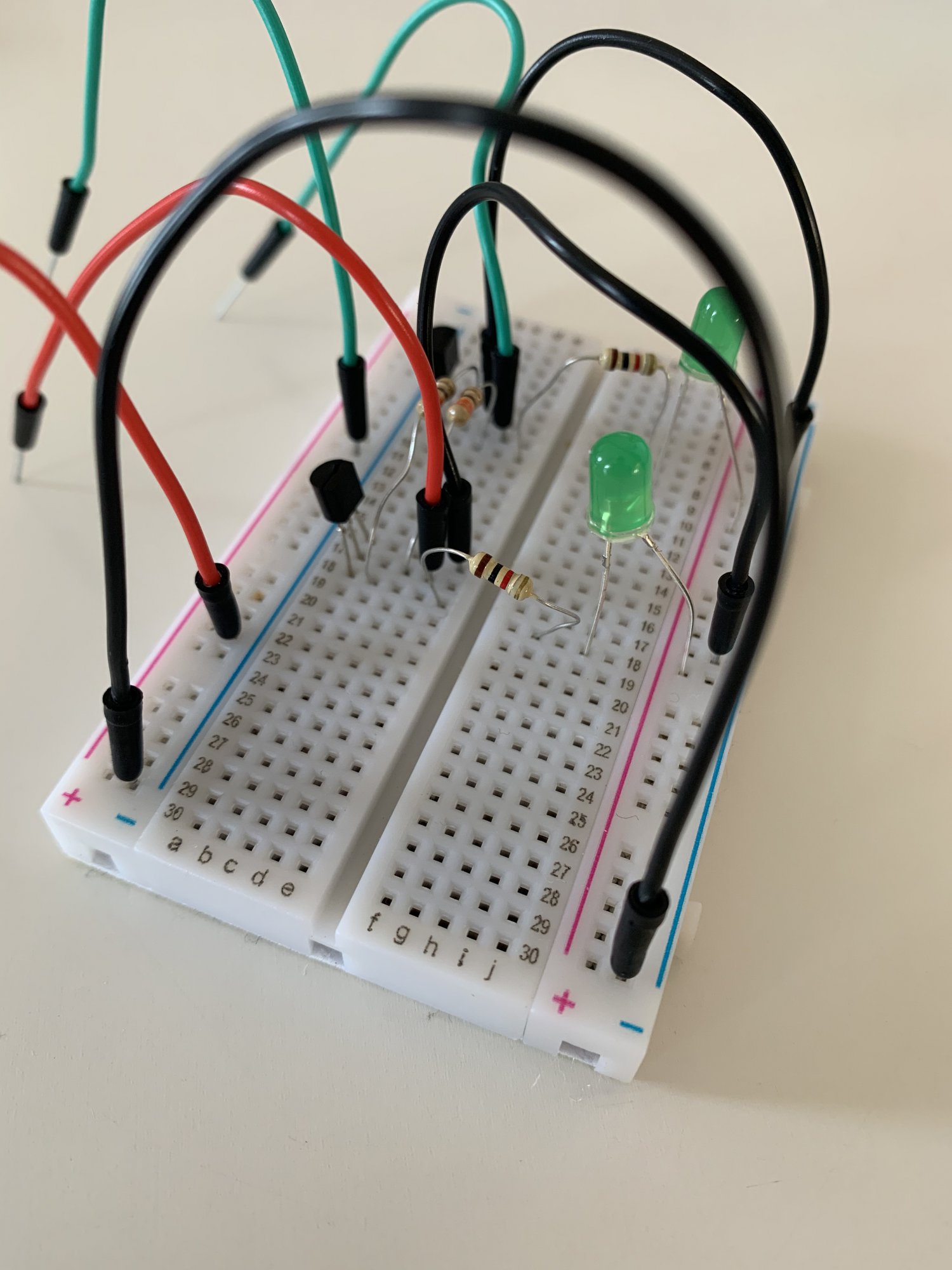

[PoLiMeR324]

[Gieneq]

@PoLiMeR324 jak patrzę na schemat to jest ok i tu nic mi do głowy nie przychodzi. Ale skoro są problemy z innymi ćwiczeniami to coś jest nie tak ze sprzętem. Masz może w mierniku tester tranzystorów, mógłbyś sprawdzić parametr hfe? Masz może jeszcze jakieś tranzystory, żeby podmienić i zobaczyć czy działa?

Dnia 29.12.2020 o 13:23, PoLiMeR324 napisał:

Przy pierwszym ćwiczeniu na bazie miałem prąd 0,24mA a na kolektorze 5,9mA

sprawdzałeś to na kilku tranzystorach i podobnie?

[Treker (Damian Szymański)]

No i dla pewności sprawdź dokładnie jakie tranzystory masz włożone w płytkę - jakie są tam symbole? Może przypadkiem coś zamieniłeś?

[PoLiMeR324]

Tranzystory były prawidłowe, ponieważ sprawdzałem. Nie próbowałem sprawdzać tranzystorów na mierniku bo nie bardzo wiem jak to zrobić i jakich wartości się spodziewać.

Spróbuje jeszcze raz złożyć i użyje innych tranzystorów z tej samej paczki. Dam znać czy się coś zmieniło.


Używałem tranzystora NPN BC546

[Birman]

Jeśli dobrze widzę to rezystory między tranzystorami mają 330Ω.

Według schematu powinny mieć 10k.

[PoLiMeR324]

Tak, dzięki za wskazanie błędu. Tez to zauważyłem wczesniej, ze użyłem błędnych rezystorów. Cały schemat powtórzyłem i działało 🙂

Dzieki za pomoc👍🏻
