Sciemniacz sterowany 5V (arduino) - jak zrobic


Pomocna odpowiedź

Napisano (edytowany)

Czesc, chcialem  kupic gotowy modul sciemniacza na aliexpress lecz robotdyn wycofal oferte z aliexpressu i ma tylko na swojej stronie, tak wiec pomyslalem, ze moge zrobic plytke pcb sam w celu nauki. Moze mi ktos podpowiedziec jakich elementow bedzie potrzebowal zeby zrobic taki sciemniacz sterowany 5V/3v3?

Tutaj przykladowe pcb https://robotdyn.com/ac-light-dimmer-module-1-channel-3-3v-5v-logic-ac-50-60hz-220v-110v.html

Ze zdjecia wyczytalem, ze na pewno Transoptor: 4N25 i moc3021. Jest nawet filmik o tym: https://www.youtube.com/watch?v=zJQf6bNodhE

Mozecie mi podpowiedziec o czym mam sobie poczytac, zeby skelic wszystko w calosc? Btw. robilem juz plytke w EasyEDA.

Z gory dzieki za wszystkie rady. Musze poczytac jak co dziala i mysle, ze przyblize sobie lepiej temat.

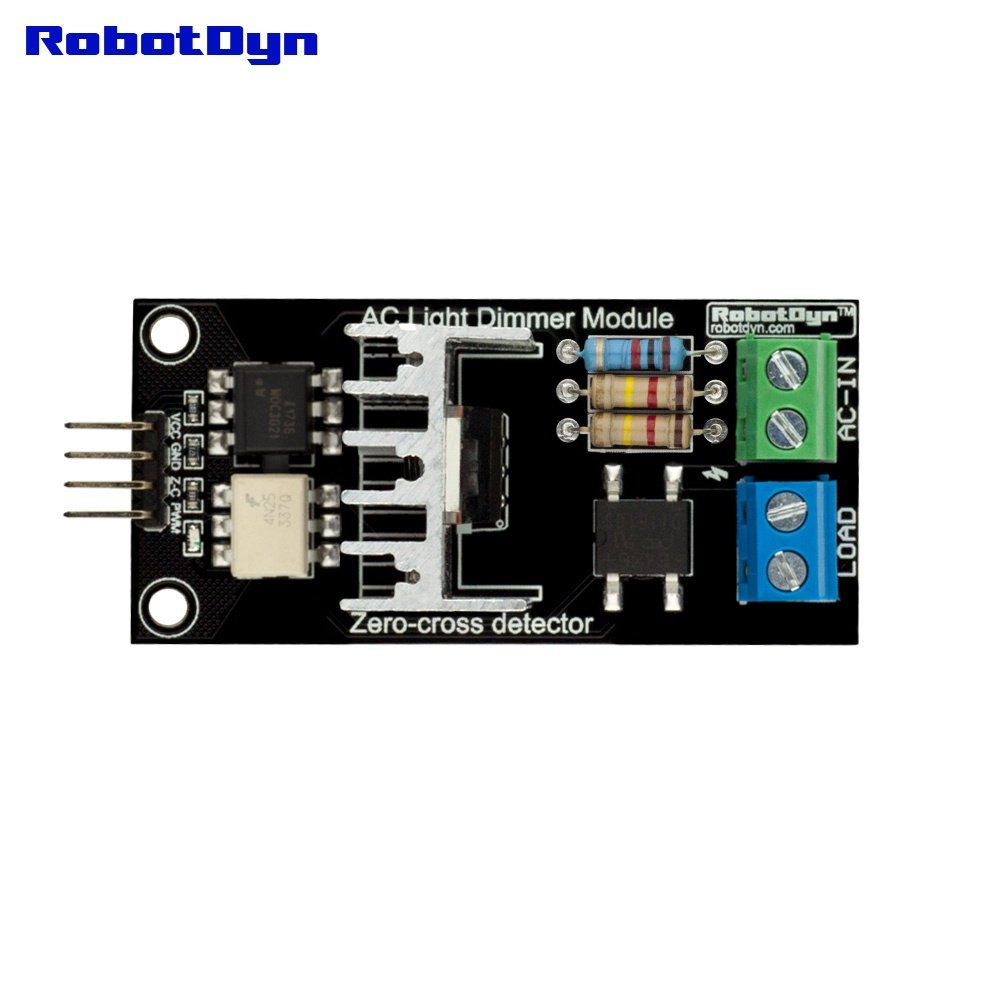

httprobotdyn.compubmedia0g-00005677mod-dimmer-5a-1lphotophototop0g-00005677mod-dimmer-5a-1l.thumb.jpg.d46cb22c6c668b654faf8a89e7573fab.jpg

Edytowano przez belkocik

Tak, to chyba najlepszy pomysł. Poczytaj i pokombinuj do czego w takim module jest transoptor, do czego MOC3021, jak działa triak i fazowe sterowanie mocą AC. A wtedy sam wszystko sobie dopowiesz, narysujesz prosty schemat, zbudujesz, podłączysz do Arduino i napiszesz program.
