Układ całkujący


Requ123Z

Pomocna odpowiedź

No zastanów się, jeśli na wejście zapodajesz prostokąt a na wyjściu dostajesz sygnał tym większy im szybciej zmienia się wejście, to to chyba nie jest całkowanie wręcz przeciwnie, prawda? Rozumiesz co widzisz na wykresie, czy tylko z czymś Ci to się kojarzy więc uznałeś, że jest OK. A nie jest OK, zupełnie.

Twój układ nie działa. Schemat jest dobry, ale czegoś jeszcze tu brakuje. Sygnał przenosi się przez tylko układ RC - "dookoła" wzmacniacza, który w ogóle nie pracuje. Szukaj błędu dokładnie tak jakbyś usiadł do tego z miernikiem i lutownicą. I jeszcze: musisz choć trochę wiedzieć czego się spodziewać na wyjściu. Inaczej łykniesz każdą bzdurę z symulatora. Także: usiądź spokojnie i zastanów się jak wygląda scałkowany prostokąt a dopiero potem przejdź do analizy układu.

  • Lubię! 1
Link do komentarza
Share on other sites

35 minut temu, marek1707 napisał:

No zastanów się, jeśli na wejście zapodajesz prostokąt a na wyjściu dostajesz sygnał tym większy im szybciej zmienia się wejście, to to chyba nie jest całkowanie wręcz przeciwnie, prawda? Rozumiesz co widzisz na wykresie, czy tylko z czymś Ci to się kojarzy więc uznałeś, że jest OK. A nie jest OK, zupełnie.

Twój układ nie działa. Schemat jest dobry, ale czegoś jeszcze tu brakuje. Sygnał przenosi się przez tylko układ RC - "dookoła" wzmacniacza, który w ogóle nie pracuje. Szukaj błędu dokładnie tak jakbyś usiadł do tego z miernikiem i lutownicą. I jeszcze: musisz choć trochę wiedzieć czego się spodziewać na wyjściu. Inaczej łykniesz każdą bzdurę z symulatora. Także: usiądź spokojnie i zastanów się jak wygląda scałkowany prostokąt a dopiero potem przejdź do analizy układu.

Elektrotechnika to kompletnie nie moja dziedzina i kierunek, w którym zmierzam zawodowo, ale trafił się przedmiot na pierwszym semestrze studiów informatycznych na specjalności programistycznej i trzeba przez to jakoś przebrnąć.

Mając nawet wygląd scałkowanego prostokąta, trudno będzie mi dojść do tego wyniku w analizie przeprowadzonej w programie na zasadzie prób i błędów, w łączeniu różnych obiektów.

Schemat połączeń wziąłem ze schematu znalezionego w internecie i zgaduje, że największy błąd leży po stronie wejścia nieodwracającego (+), które jest podpięte tylko do uziemienia.

Link do komentarza
Share on other sites

Nie, taka konfiguracja dla wzmacnicza operacyjnego jest zupełnie normalna. Za to brakuje mu zasilania. Bez tego nawet w symulatorze model konkretnego (a nie abstrakcyjnego) wzmacniacza nie da żadnego sygnału na wyjściu. Zatem podepnij źródło dodatniego napięcia stałego (np. +10V) do górnego pinu a ujemnego napięcia stałego (np. -10V) do dolnego pinu zasilania i daj znać czy coś się poprawiło.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

14 minut temu, marek1707 napisał:

Nie, taka konfiguracja dla wzmacnicza operacyjnego jest zupełnie normalna. Za to brakuje mu zasilania. Bez tego nawet w symulatorze model konkretnego (a nie abstrakcyjnego) wzmacniacza nie da żadnego sygnału na wyjściu. Zatem podepnij źródło dodatniego napięcia stałego (np. +10V) do górnego pinu a ujemnego napięcia stałego (np. -10V) do dolnego pinu zasilania i daj znać czy coś się poprawiło.

Próbowałem zrobić tak wcześniej, ale wyszło, że napięcie na wyjściu jest zawsze równe 0 i dopiero teraz zdałem sobie sprawę, że podłączyłem te źródła napięcie odwrotnie i to powodowało ten błąd z 0 napięciem.

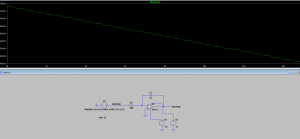

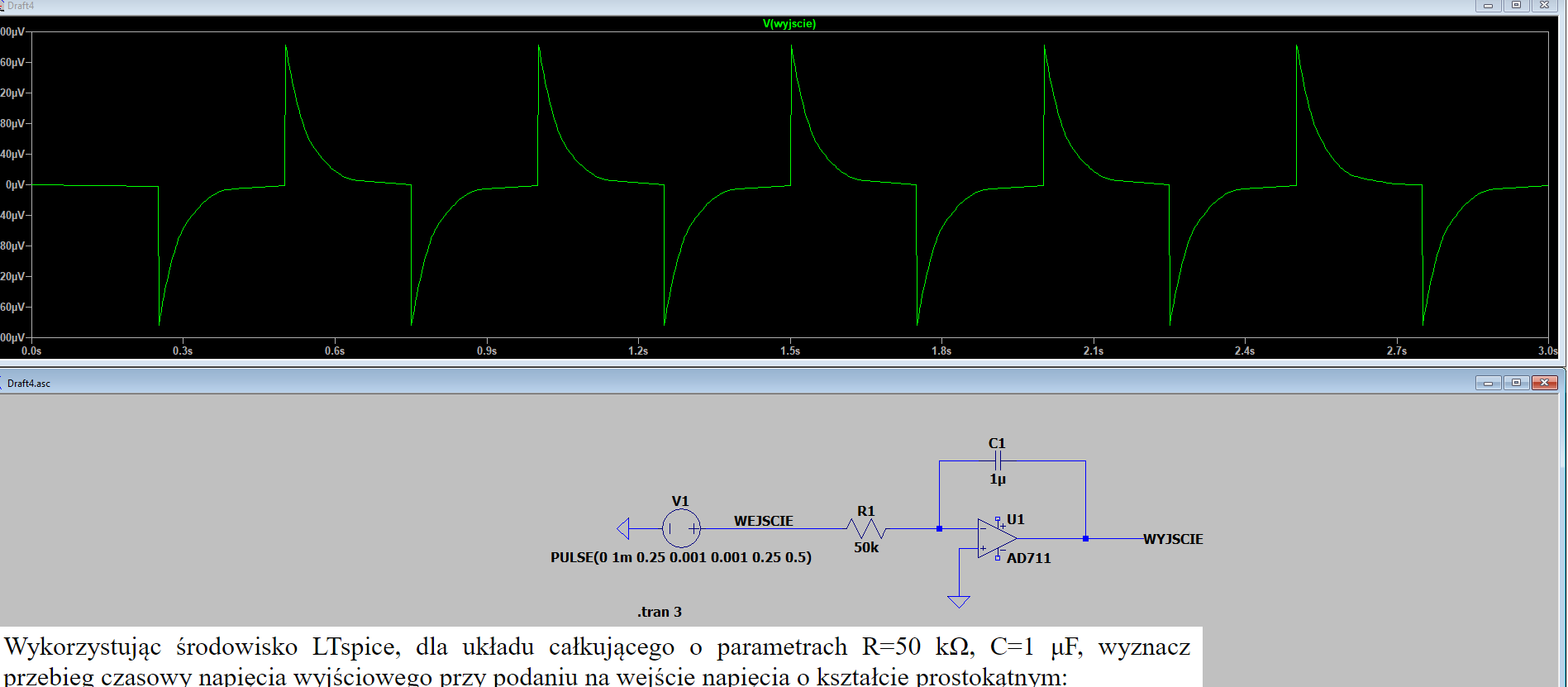

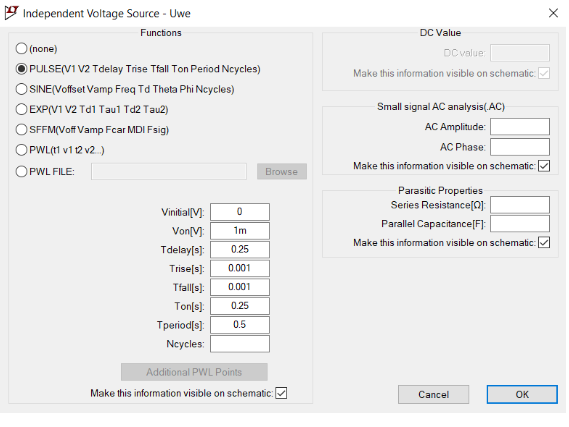

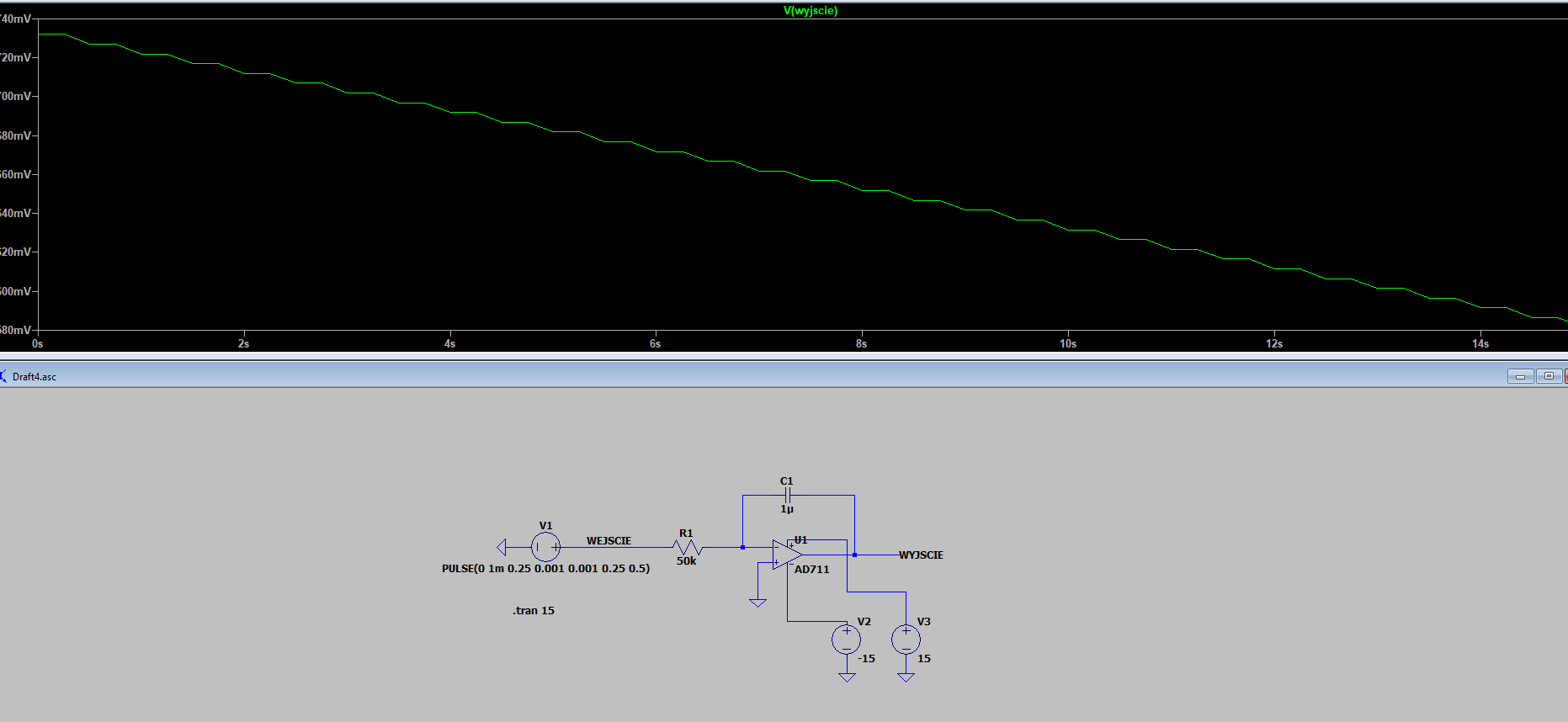

Obecnie wynik prezentuje się następująco:
