Arduino nano (Klon) - problem z magistralą I2C


Sn0w

Pomocna odpowiedź

Cześć

Mam problem z połączeniem wyświetlacza LCD (16x2) z magistralą I2C na klonie Arduino Nano.

Na płytce mam opis wyjść SDA i SCL odpowiednio na A4 i A5 (co zgadza się z wieloma schematami w sieci). Do w/w pinów doprowadziłem rezystory 10k podłączone pod linię 5V. Używając znalezionych w sieci przykładów kodu użycia wyświetlacza - wyświetlacz nadal nie chciał działać.

Poszukałem kawałka kodu do znalezienia adresu wyświetlacza jednak to nadal nie pomogło (myślałem, że adres jest inny niż 0x27). Żaden adres nie został znaleziony a program cały czas próbował 'skanować' adresy jednak nawet po 10 minutach nic nie wynikło z tego.

I2C Scanner
Scanning...

Znalazłem chyba na forum Arduino post gdzie ktoś polecił użycie biblioteki "hd44780" oraz jednego z przykładów "I2CexpDiag", który diagnozuje połączenia z I2C. Program wypluł taki zbitek informacji.

********************************************************************
Serial Initialized
--------------------------------------------------------------------
I2CexpDiag - i2c LCD i/o expander backpack diagnostic tool
--------------------------------------------------------------------
hd44780 lib version: 1.3.2
--------------------------------------------------------------------
Reported Arduino Revision: 1.8.13
CPU ARCH: AVR - F_CPU: 16000000
--------------------------------------------------------------------
SDA digital pin: 18 A4
SCL digital pin: 19 A5
--------------------------------------------------------------------
Checking for required external I2C pull-up on SDA - STUCK LOW
Checking for required external I2C pull-up on SCL - YES
********************************************************************
ERROR: SDA or SCL stuck pin
********************************************************************
I2C bus not usable

Zaznaczę jeszcze raz, że mam podpięte rezystory pod oba piny. Sprawdziłem, czy piny działają chociaż z diodą nadając im stan wysoki i niski i tutaj dioda się świeciła idealnie. Metodą prób i błędów zwiększałem też opór aczkolwiek to niewiele dało, doszedłem do 50-60k i nie było zmiany (w sensie nadal był błąd i nie znajdowało adresu I2C).

Gdzie jeszcze mogłem się pomylić? Czy może płytka uszkodzona? Jeśli chodzi o podłączenie SCL - SCL i SDA - SDA to sprawdzałem to kilkukrotnie czy przypadkiem nie odwróciłem pinów 😉

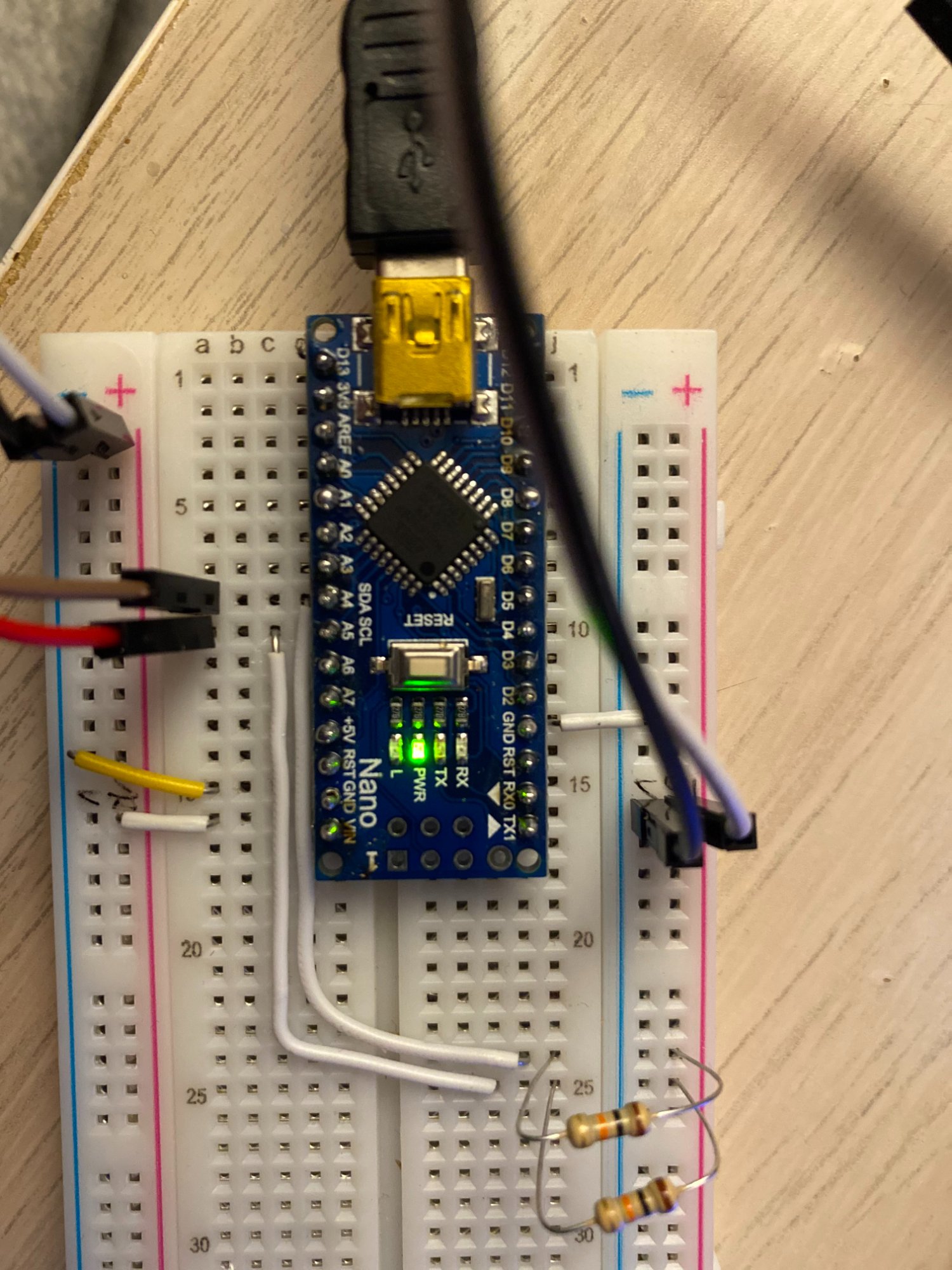

(Co do zdjęcia to lewa linia to 12V prawa to 5V, wyświetlacz podpięty jest bezpośrednio pod linię 5V a samo Arduino zasilane jest z 12V na VIN)



Edit: Na szybko skombinowałem Arduino UNO i po podłączeniu wszystkiego podobnie mam identyczny problem. Coś ewidentnie robię źle, lub wyświetlacz LCD jest uszkodzony.

Edit2: Poczytałem i mam chip na konwerterze od PCF8574T czyli od semiconductors więc brak lutu oznacza adres 0x3F ale to nadal nic mi nie daje, poza wiedzą.


Edytowano przez Sn0w
Dodanie opisu o skanerze adresów i2c
Link do komentarza
Share on other sites

47 minut temu, Norbert7630 napisał:

Witam znalazłeś rozwiązanie tego problemu?

Problem rozwiązałem zmianą wyświetlacza na inny.



16 minut temu, Belferek napisał:

Skaner i2c powinien znaleźć wyświetlacz - 2 x sprawdź zasilanie, zmień przewody, podłącz inne urządzenie i2c....

Nie. Gdy wyświetlacz jest uszkodzony to podłączenie przewodów nic nie da. Przy braku zmiany ułożenia przewodów, drugi wyświetlacz zaczął działać od strzału.
