Obsługa RC5 z Arduino

[mateusz797]

Czesc przegladalem sobie kurs forbot. Chcialbym zrobic zadanie na arduino odnosnie odczytu kodow RC5. Jednak po wciskaniu przycisków z jakiegos powodu nie wysweitla sie kod dla danego przycisku pilota philipps. Moglby ktos pomoc

Skopiowałem ten o to program do arduino.

1.Kod z kursu



2. Zawartosc biblioteki RC5



/*
 *  Wiring notes:
 *
 *  Using IR sensor like this:
 *    http://www.adafruit.com/products/157
 *  wired as follows:
 *   pin1 - arduino pin 7
 *   pin2 - ground
 *   pin3 - 5V
 *
 *  This code will display address, command and toggle for decoded sequences.
 *  Pressing the power button twice gives this result:
 *     a:0 c:12 t:0  <- first press, a:0 => TV1, c:12 => Standby command.
 *     a:0 c:12 t:0
 *     a:0 c:12 t:0
 *     a:0 c:12 t:1  <- second press, toggle changes
 *     a:0 c:12 t:1
 *
 */

#include <RC5.h>

int IR_PIN = 7;
unsigned long t0;
RC5 rc5(IR_PIN);

void setup() {
  Serial.begin(9600);
  Serial.println("Starting");
}

void loop() {
  unsigned char toggle;
  unsigned char address;
  unsigned char command;
  if (rc5.read(&toggle, &address, &command))
  {
    Serial.print("a:");
    Serial.print(address);
    Serial.print(" c:");
    Serial.print(command);
    Serial.print(" t:");
    Serial.println(toggle);
  }
}

3. Kod arduino



#define TSOP_PIN 10

#include <RC5.h>
RC5 rc5(TSOP_PIN); //Informacja o podłączeniu odbiornika TSOP

//Zmienne dla RC5
byte address;
byte command;
byte toggle;

void setup() {
  Serial.begin(9600);
}

void loop() {
  //Jeśli odebrano komendę
  if (rc5.read(&toggle, &address, &command))
  {
    Serial.print("A:");
    Serial.print(address);
    Serial.print(" K:");
    Serial.print(command);
    Serial.print(" T:");
    Serial.println(toggle);
    delay(200);
  }
}

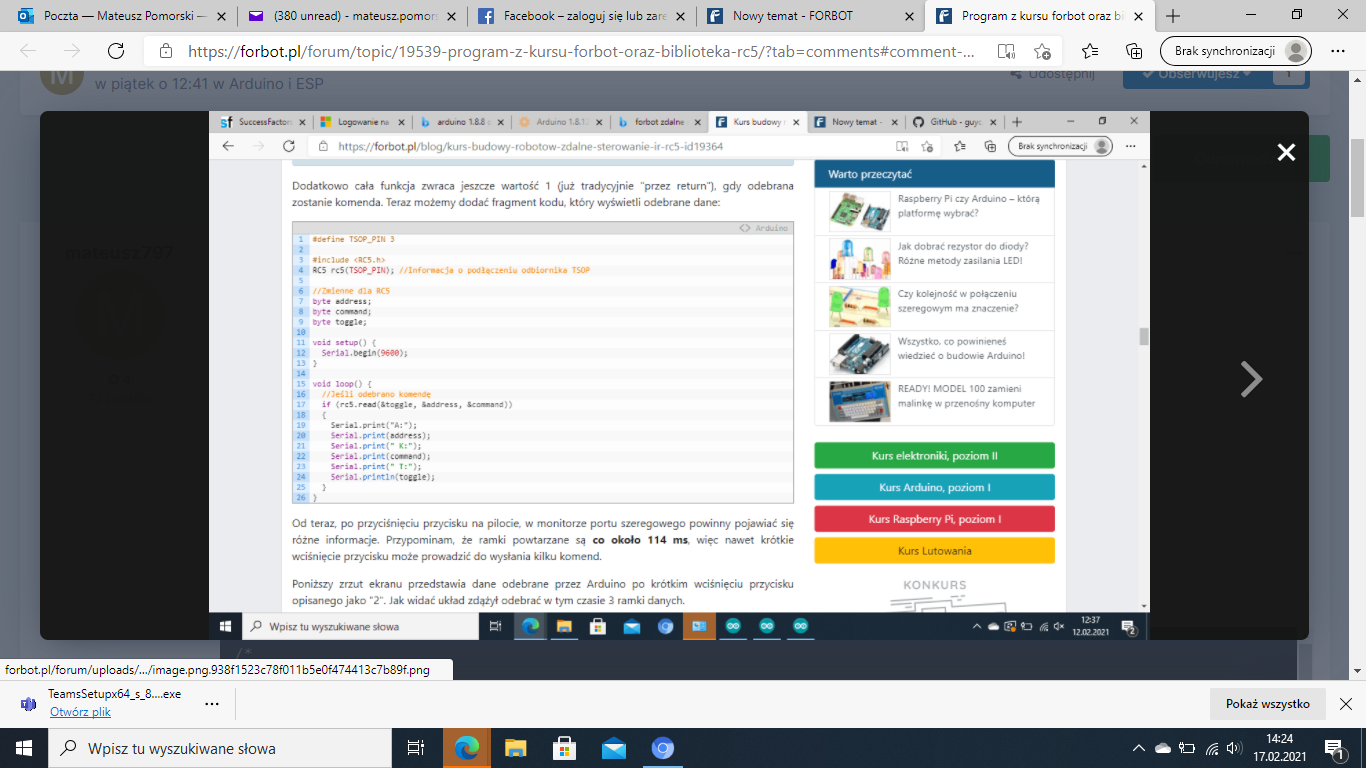

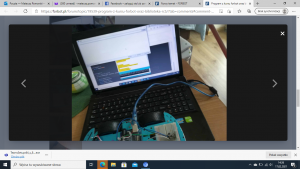

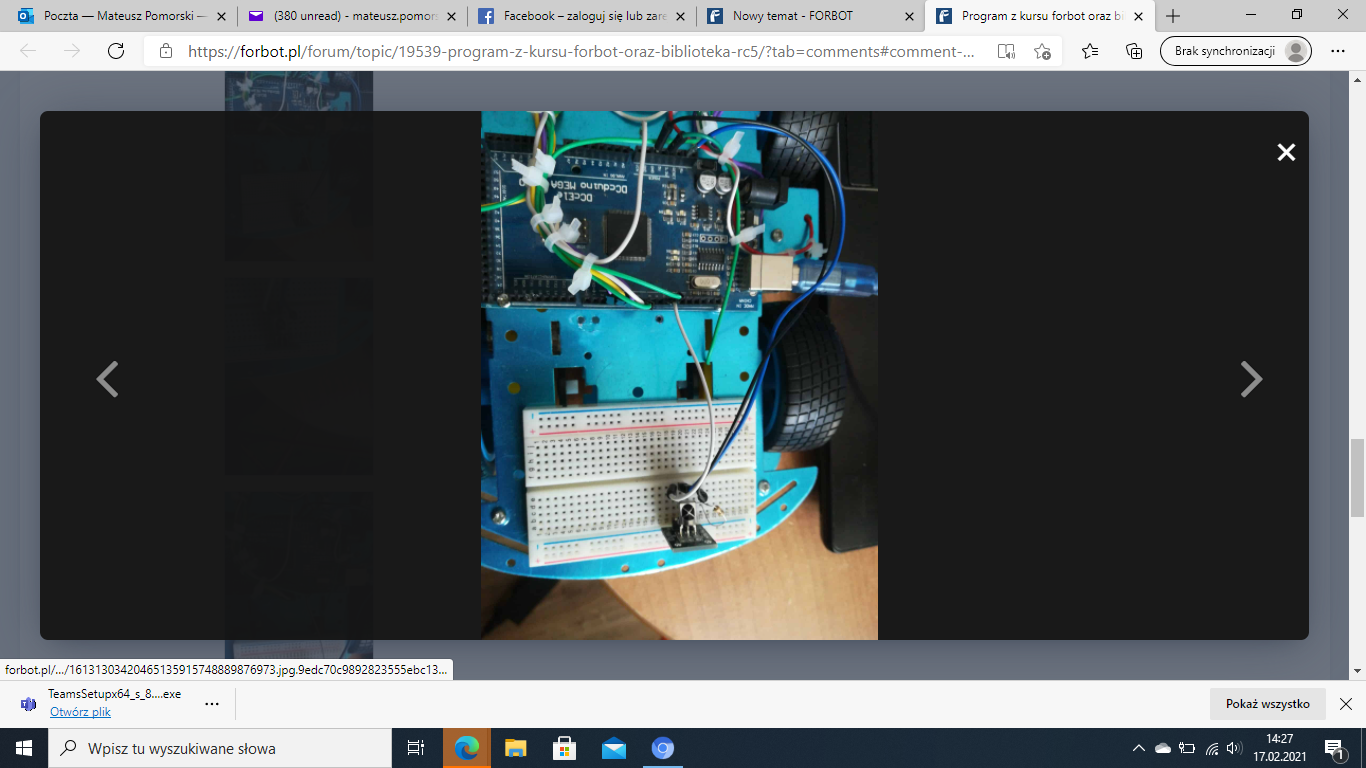

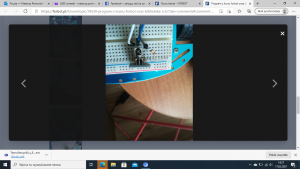

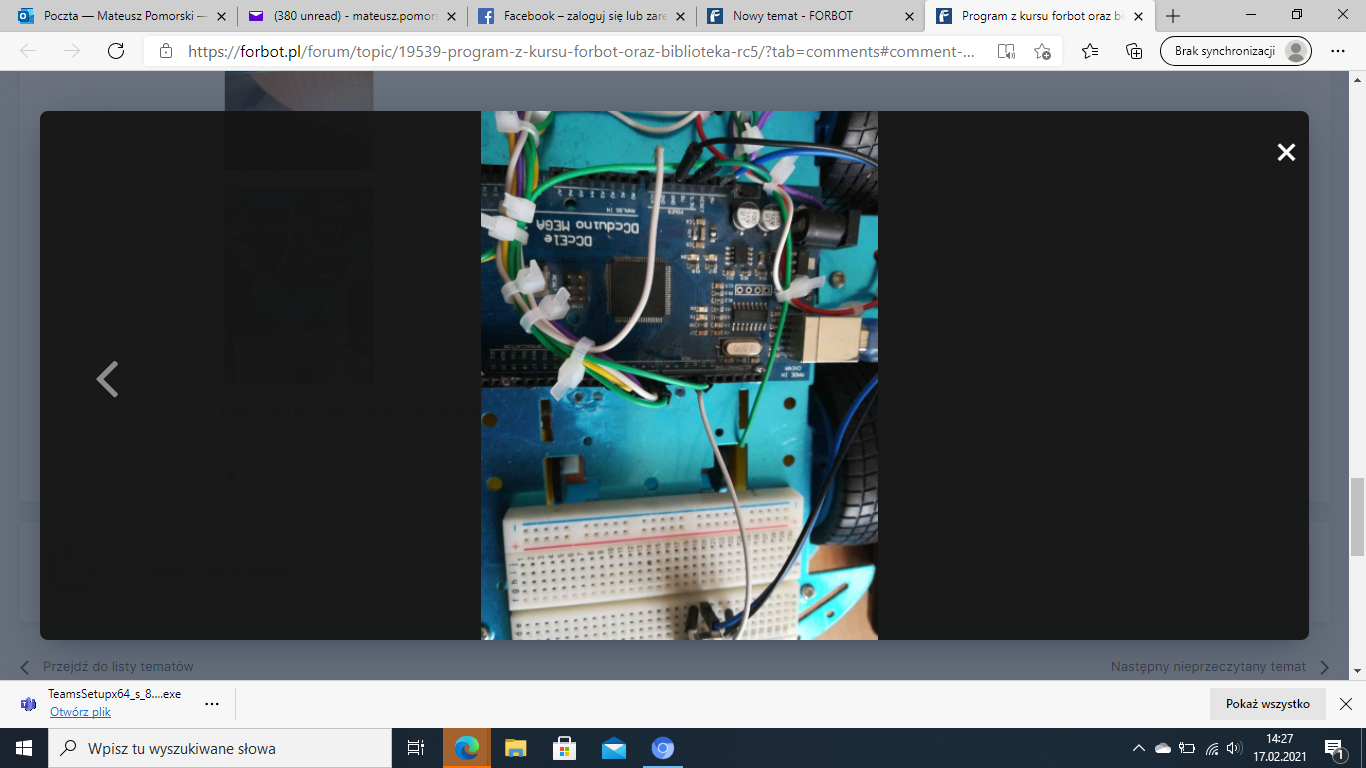

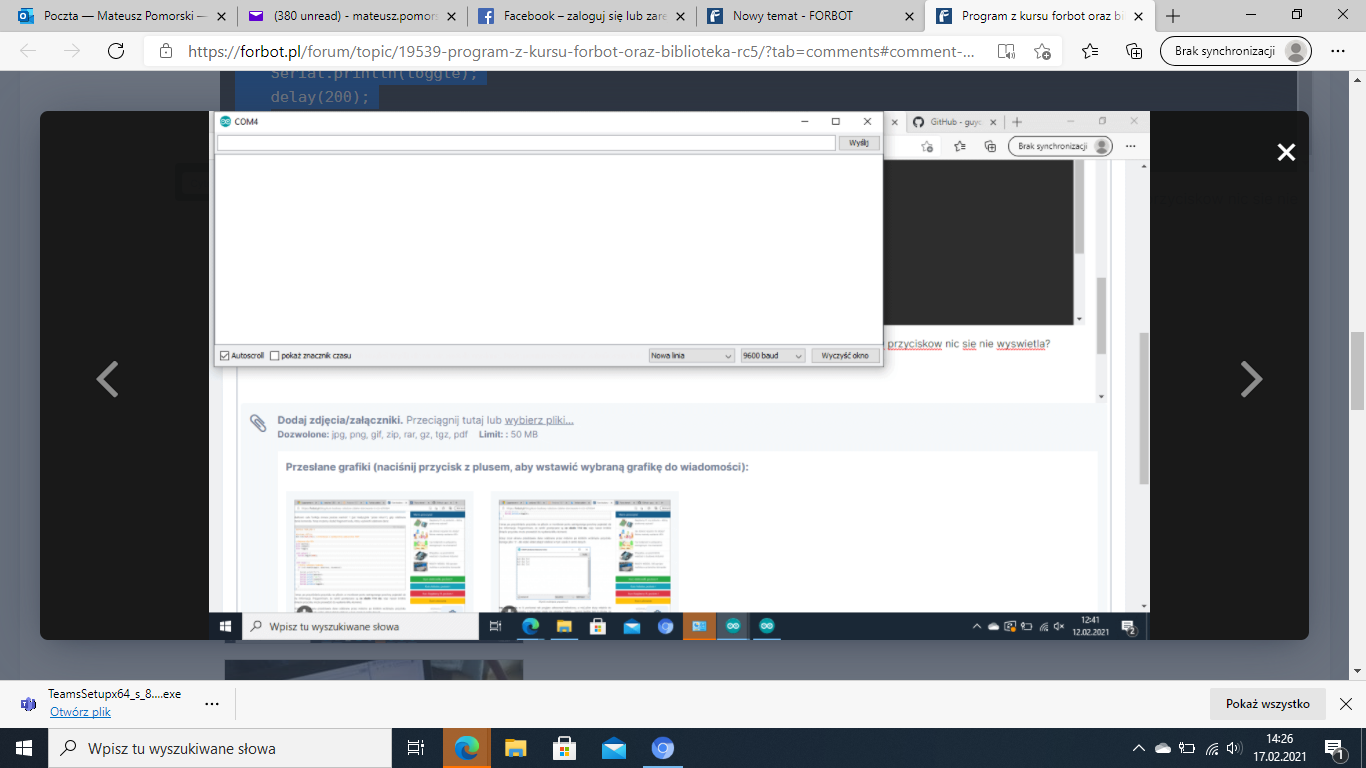

 Podlaczenia i screeny, widac ze nic sie nie wyswietla

[Gieneq]

@mateusz797 Na przyszłość nie wrzucaj screenshotów kodów, tylko same kody programów - są bardziej czytelne.

Coś tam się jednak pojawiło w monitorze portu. Podzespoły nie są z zestawu do kursu to ciężko coś doradzić, ale najwyraźniej układ TSOP nie jest kompatybilny z pilotem. Masz pewność, że ten układ się nadaje?

[mateusz797]

Tak dlatego ze miesiąc temu mi normalnie działało. A teraz nagle nie. Naprawde nic nie zmienialem w programie ani w bibliotekach ani nigdzie, w wersjach arduino. Działa ten program z forbota bo jest podnstandard RC5. Niewiem dlaczego w pewnym momencie przestał dzialac.

[Gieneq]

@mateusz797 Głupie pytanie ale zapytam... a w pilocie są dobre baterie? Sprawdź czy dioda IR w pilocie miga - możesz to zobaczyć przy pomocy kamery ze smartfona - przednia albo tylna, w tych nowszych modelach tylne mają inne filtry i nie widać.
