KiCAD - przeniesienie na warstw bottom

[elektryczny22]

Witam, Jak ustawić lub przenieść foot print wraz z elementem na warstwę bottom ?

Edytowano Marzec 8, 2021 przez elektryczny22

[Zealota]

Bodajże skrót klawiaturowy "F" co w polskiej wersji jest opisane jako "Odbij".

[elektryczny22]

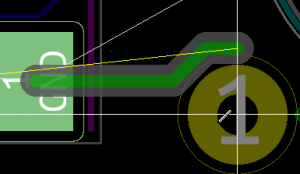

No tak nawet jest rysunek przy funkcji. Dzięki. Mam jeszcze jedno zapewne trywialne pytanie. Chciałem łączyć sobie warstwy za pomocą zwykłych pól lutowniczych (nie przelotek z programu) . Pola takiego nie ma ale można je utworzyć z pomocą kreatora. Tak zrobiłem. Ustawiłem 1x1 wybrałem rozmiar. Niestety nie mogę przykleić ścieżki to tego otworu (na top i bottom). Co mogę robić źle ?

Edytowano Marzec 8, 2021 przez elektryczny22

[Zealota]

Nadaj etykietę temu polu taką samą jak ma ta ścieżka.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[elektryczny22]

Gdzie to się robi ?

Edytowano Marzec 8, 2021 przez elektryczny22

[Zealota]

We właściwościach padu wybierz nazwę sieci z która chcesz go połączyć. Pisząc etykietę miałem na myśli nazwę sieci.
