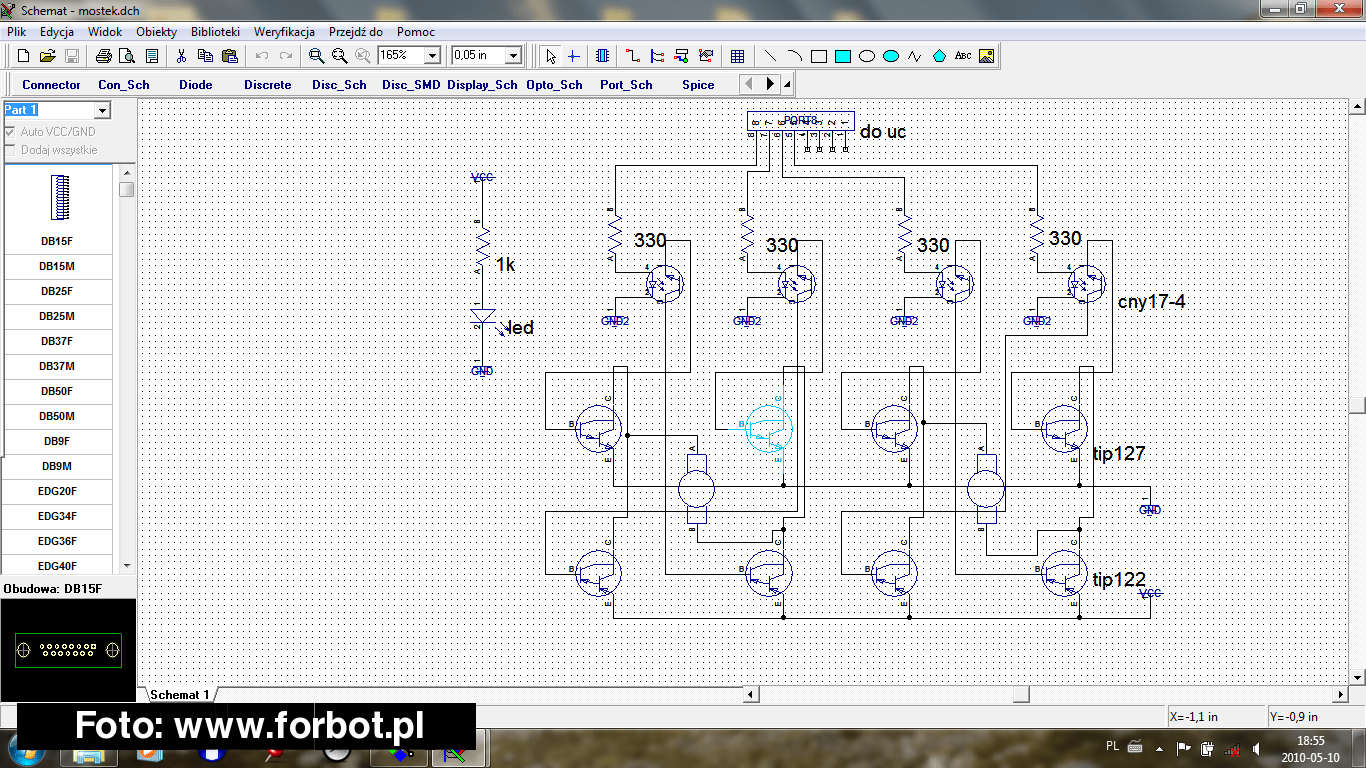

Zbudowałem sobie mostek i postanowiłem się nim podzielić .

koszt to 30pln

-dioda by500-0,61zł szt

-tip122-1,40zł szt

-tip127-1,46zł szt

-rezystory-50gr komplet

-cny17-0,41zł szt

-dioda led 0,21zł szt

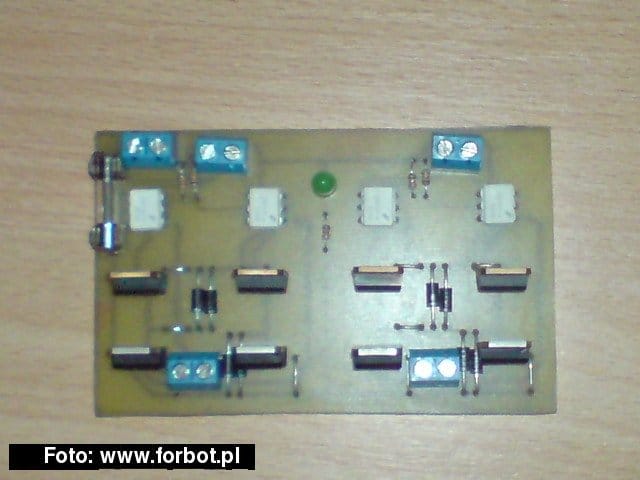

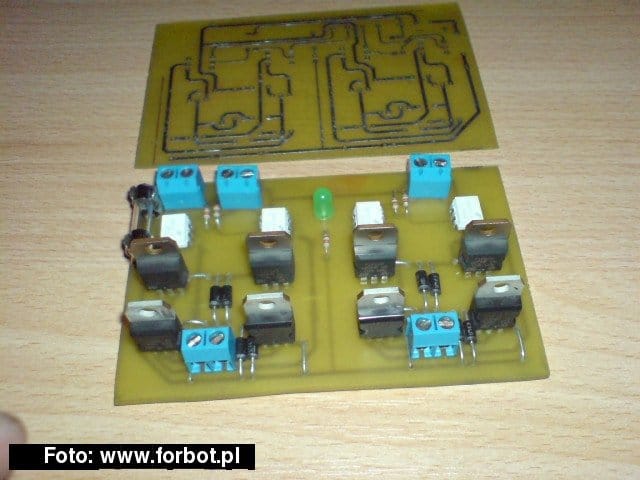

Jest to mostek z optioizolacja, ja testowałem go na 3A bez radiatorów.

Link do komentarza
Share on other sites

Podoba Ci się ten projekt? Zostaw pozytywny komentarz i daj znać autorowi, że zbudował coś fajnego!

Masz uwagi? Napisz kulturalnie co warto zmienić. Doceń pracę autora nad konstrukcją oraz opisem.

Przez zastosowanie transoptorów uzyskujemy separacje- mikrokontloler,pamięć ,odbiorniki podczerwien,i itp. –a mostkiem.Z zasilania mikrokontlorera tracimi bardzo mało(mA, tyle co cztery diody led),a oto nam najbardziej chodzi o oszczędność i bezpieczeństwo.Silniki możemy zasilić do max tranzystorów a przede wszystkim mamy pewność ,że jak coś pójdzie nie tak(rozruch prototypu) to nasz ukochany procek będzie się miał świetnie.

ps.

Do Sabre

Do tej pory byłem pewien, że to nie jest forum ortograficzne ale widocznie mam przestarzałe informację.Przydał by się jakiś słownik:-)

__________

Komentarz dodany przez: Sabre

Widzę, że poprawna polszczyzna koledze jest obca. Proszę o poprawienie błędów.

Link do komentarza
Share on other sites

Witam

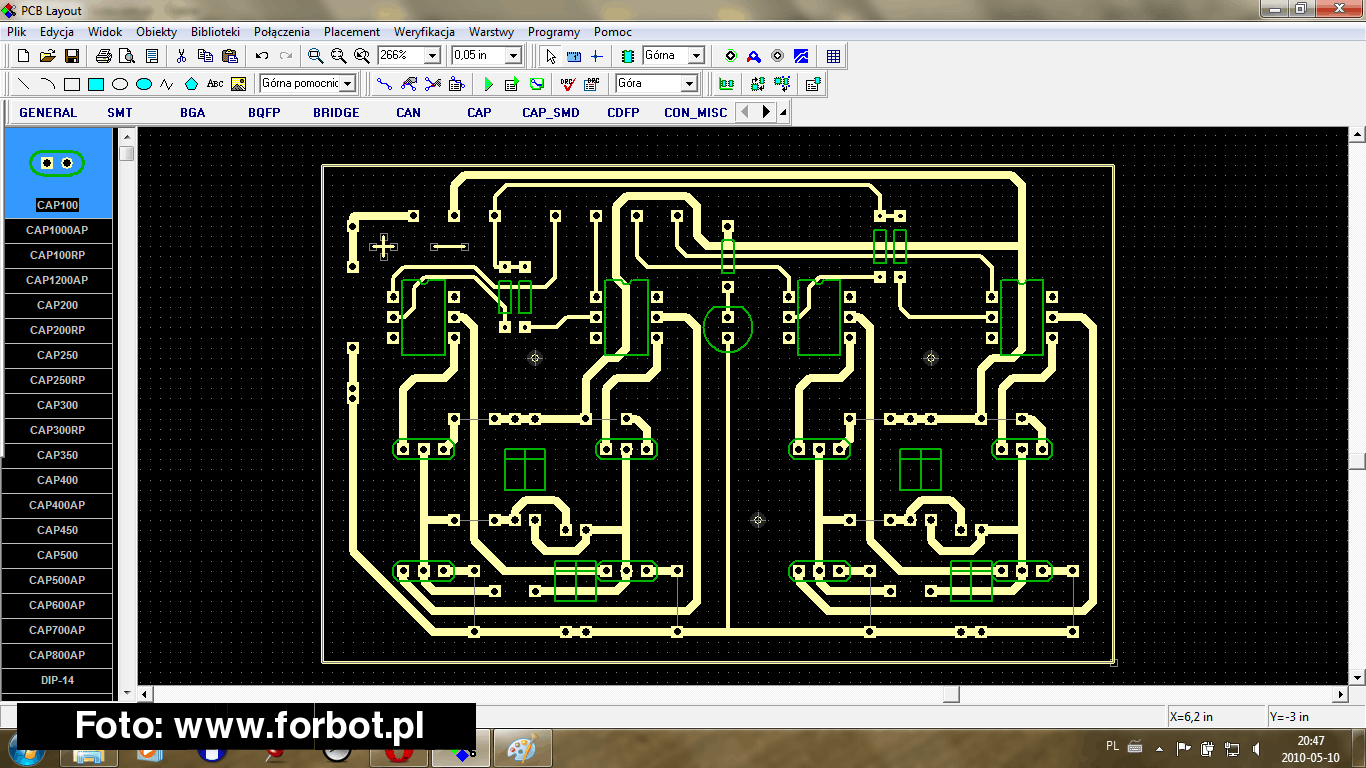

Na płytce widać diody których nie ma na schemacie. Napisałeś że testowałeś bez radiatorów przy 3A - ale jakie wnioski ? Bo zastosowałeś darlingtony a one nigdy się nie nasycają, mają Uce ok. 1V co daje na każdym moc strat ok. 3W. B.wątpię, by bez radiatora wytrzymały tyle w pracy ciągłej. Każdemu z TIP-ów przydałby jakieś oporniki BE, zwłaszcza że to darlingtony.

Idąc od strony Uz na BE będziesz miał spadek 2x ok. 1,4V a cała reszta U odkłada się na transoptorze. Przydałby się jakiś R ograniczający prąd.

Z darlingtonami ten układ nadaje się do wyższych Uz. Bo przy np. 6V blisko 50% Uz "stracisz" na nienasyceniu. Im wyższe Uz tym ten stosunek będzie korzystniejszy.

Zrobiłeś fajną płytkę, rozważ zastąpienie tych TIP-ów MOS-ami i porównanie strat i sprawności.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Chodziło mi bardziej o koncepcje bo to chyba ciekawy pomysł.Moze ktoś sobie go usprawni.

Co do diody to owszem zapomniałem .

Link do komentarza
Share on other sites

http://letsmakerobots.com/node/18633

Tutaj jest bardzo fajny mostek na mosfetach. Będę go robić wkrótce do swojego robota, ale z mosfetami irf4905 (p) i IRL2203N (n). Mają niewielkie Rds(on) (w sumie 0.027ohm), więc spadek napięcia będzie niewielki. Koszt tranzystorów na jeden mostek to 16zł wg cen z avt. Pozostałe elementy kosztują grosze.
