Pompa wodna 12V nie działa z NodeMCU


StarZgred

Pomocna odpowiedź

A co konkretnie nie działa?

NodeMCU ma 3.3 v na pinach, arduino ma 5v, może mosfet się nie otwiera?



Edit: 12[V] to trochę za dużo dla nodemcu. Dopuszczalne zasilanie to 10[V].

Edytowano przez Peposh
Link do komentarza
Share on other sites

7 minut temu, Peposh napisał:

A co konkretnie nie działa?

NodeMCU ma 3.3 v na pinach, arduino ma 5v, może mosfet się nie otwiera?

Dziękuję za odpowiedź. Aktualnie używam czegoś takiego oraz mam zakupione takie coś. Czy mógłby Pan mi doradzić co mam zrobić aby się otwierał mosfet? Niestety jestem laikiem w dziedzinie elektroniki, więc nie bardzo wiem od czego zacząć.

Link do komentarza
Share on other sites

Nadal nie wiem co dokładnie nie działa 😉

Jeżeli to mosfet, a tak podejrzewam bo ten IRFZ44N przy 3,3 [v] jest ledwie "uchylony",  to najłatwiej będzie go wymienić na taki który będzie się otwierał 🙂 Trzeba szukać mosfetów typu "logic-level". Znalazłem np. IRL7833, IRL540 albo IRLZ34NPBF, powinny pasować.



  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

2 godziny temu, StarZgred napisał:

Dziękuję za odpowiedź. Aktualnie używam czegoś takiego oraz mam zakupione takie coś. Czy mógłby Pan mi doradzić co mam zrobić aby się otwierał mosfet? Niestety jestem laikiem w dziedzinie elektroniki, więc nie bardzo wiem od czego zacząć.

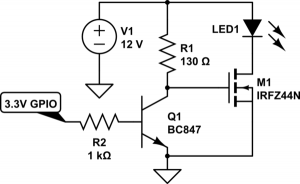

Zamiast diody LED wpinasz swoją pompę (pamiętaj o polaryzacji 😉)

R1 i R2 - 1K
Q1 - NPN Transistor (BC547, BC337 itp.)
M1 - IRFZ44N

Uwaga: wtedy następuje odwrócona polaryzacja sterowania.
Czyli jeżeli na wejście R2 jest podany sygnał wysoki to pompa jest wyłączona. Jeżeli niski to jest włączona.

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

10 godzin temu, Peposh napisał:

Trzeba szukać mosfetów typu "logic-level".

W dokumentacji też rozpoznasz je po niskim napięciu progowym UGSth ~1,2-2V, mają też umiarkowane maksymalne prądy drenu tak około 6A i napięcie z 30V.

  • Pomogłeś! 1
