Uszkodzenie płytki Arduino Uno

[StefanekP]

Mam problem z uruchomieniem płytki Arduino Uno. Po podłączeniu do komputera arduino jest cały czas wyłączone (dioda sygnalizująca podłączenie napięcia nie świeci się). Po podłączeniu baterii efekt jest taki sam z tą różńicą, że stabilizator napięcia robi się gorący. Ma ktoś jakiś pomysł, która część płytki jest uszkodzona? Da się ją w prosty sposób wymienić, czy trzeba kupić nowe Arduino?

[Gieneq]

44 minuty temu, StefanekP napisał:

Po podłączeniu do komputera arduino jest cały czas wyłączone

To jest już dość spory problem. Popatrz na schemat, na płytce jest bezpiecznik - sprawdź jaki jest na nim spadek napiecia przy włączonej płytce. Następnie sprawdź czy za bezpiecznikiem a masą jest zwarcie. Możliwe że jest coś uszkodzone przy mikrokontrolerze przez co wyłączyło bezpeicznik (polimerowy) a regulator sie grzeje bo przy nim nie ma bezpiecznika. Na 99% jest spore uszkodzenie przy mikrokontrolerze.

Coś zrobiłeś że się zepsuło, czy takie jest od nowości? A i pytanie czy to oryginał?

[StefanekP]

Na płytce są dwa bezpieczniki, więc na którym mam zmierzyć spadek napięcia? A poza tym, jak podłączyć sondę miernika do masy?

[Gieneq]

@StefanekP na schemacie jest 1 😉 opisany F1 - jak fuse. Masz tam cewkę i warystory, może któryś wygląda podobnie.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[StefanekP]

Spadek napięcia na bezpieczniku wynosi ok. 0,7 V. Między nim a masą jest zwarcie. Ale, o dziwo, teraz płytka zaczęłą działać poprawnie.😮

[Gieneq]

Ale to przy zasilaniu z USB?

Sprawdź jeszcze czy jest 3,3V, może ten układ się zepsuł. Elektronika w taki sposób się nie naprawia, więc w niedalekiej przyszłości problem wróci i może być jedynie gorzej.

[StefanekP]

1 godzinę temu, Gieneq napisał:

Ale to przy zasilaniu z USB?

Nie, z baterii 9V.

[StefanekP]

1 godzinę temu, Gieneq napisał:

Sprawdź jeszcze czy jest 3,3V

Tak, pin 3,3V działa dobrze

[Gieneq]

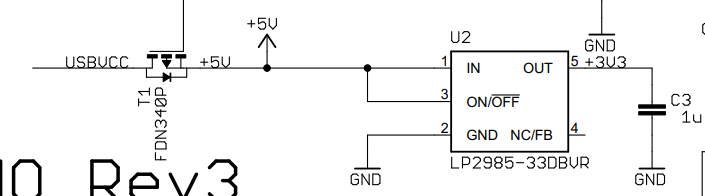

To jak z baterii to bezpiecznik jest nieistotny, bo w tej gałęzi nie bierze udziału - zachęcam Cię do obejrzenia schematu, który podlinkowałem. Możesz jeszcze spróbować wyciągnąć mikrokontroler z podstawki i pomierzyć napięcia w istotnych gałęziach zasilania.

Edytowano Lipiec 13, 2021 przez Gieneq

[StefanekP]

Między wyprowadzeniem Vcc mikrokontrolera a masą jest 5v, więc nie widać żadnej usterki. Chyba odpusczę i jak znowu przestanie działać to po prostu kupię nowe arduino.
