Jednokierunkowy konwerter poziomów 3.3V do 5V DIY


multim

Pomocna odpowiedź

Cześć,

chciałbym zrobić prosty jednokierunkowy konwerter poziomów do sterowania modułami obsługującymi 5V za pomocą Raspberry Pi.

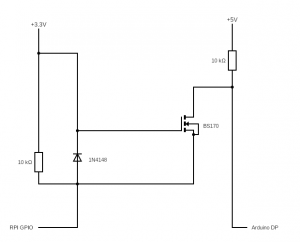

Załączam schemat w którym wykorzystuje do tego celu N-MOSFET BS170.

Czy jest może potrzebne dodatkowe zabezpieczenie (np. przez rezystor) ograniczające pobierany prąd z GPIO? Jeżeli tak, to lepiej po stronie wejścia, czy wyjścia?

Czy taki układ jest w ogóle poprawny i pozwoli na sterowanie modułami 5V (lub wejściami Arduino Nano)?




  • Lubię! 1
Link do komentarza
Share on other sites

Cześć,

ja przeważnie używam takich właśnie miniaturowych MOSFET'ów(BSS-138A):

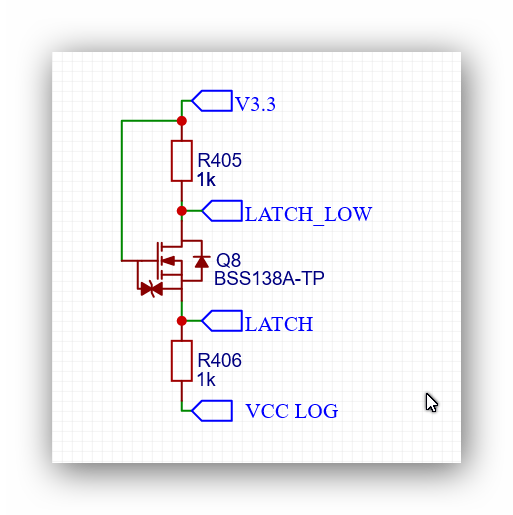

tam, gdzie masz sygnał "LATCH_LOW" wchodzi sygnał w logice 3,3 V a wychodzi sygnał "LATCH" w logice 5V. VCC_LOG to linia zasilania 5 woltów.
