Kontaktron w układzie - dlaczego prąd "idzie" tędy?

[jugan1]

Witam,

Mam pewien problem ze zrozumieniem drogi prądu w obwodzie. Kontaktron jest w schemacie zastąpiony przyciskiem.

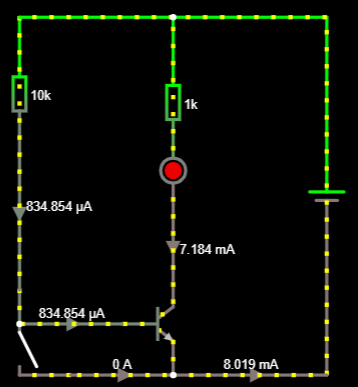

Pierwsza opcja ( przycisk nie jest wciśnięty ) :

Tutaj jest wszystko jasne. Przycisk nie jest wciśnięty, więc cały prąd jest kierowany na bazę tranzystora, bo to jedyna droga.

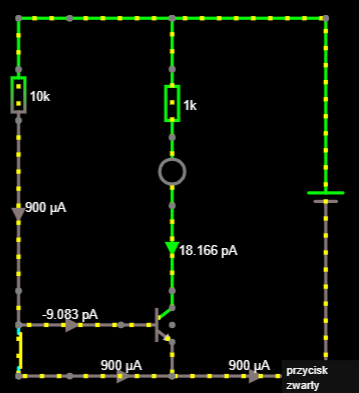

Druga opcja ( przycisk jest wciśnięty ) :

Przede wszystkim nie wiem skąd się wziął wynik na minusie ( -9.083 microA ). Załóżmy na chwilę, że jest tam 0A ( chociaż ciekawi mnie skąd tam minus 😄 ). Cały prąd idzie przez przycisk. Dlaczego? Zarówno na ścieżce z przyciskiem, ani na ścieżce z tranzystorem nie ma rezystancji ( poza przewodami ), więc chyba prąd powinien się podzielić pół na pół? I 450 microA powinno pójść przez przycisk, a drugie 450 microA przez bazę tranzystora?

Pozdrawiam

[H1M4W4R1]

1 godzinę temu, jugan1 napisał:

Zarówno na ścieżce z przyciskiem, ani na ścieżce z tranzystorem nie ma rezystancji ( poza przewodami ), więc chyba prąd powinien się podzielić pół na pół?

W takim przypadku tranzystor nie przewodzi prądu - można założyć, że złącze C->E działa jak rezystor o nieskończenie dużej rezystancji rzędu YottaOmów 😉. (Ja zwykle podstawiam 1YO za przerwę jak muszę ją traktować jako rezystor). Rzeczywiste wartości są zazwyczaj niższe (z doświadczenia). Tranzystor tak samo jak dioda jest elementem dyskretnym, więc znacząco utrudnia liczenie wartości w obwodzie, chociaż nie jest tak uciążliwy, bo ma prostsze wzory 😉

Prąd na bazie jest ujemny, ponieważ tranzystor przepuszcza część prądu z kolektora na bazę (leakage current).
