darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 prosze Cytuj Link do komentarza Share on other sites More sharing options...
SOYER Luty 22, 2022 Udostępnij Luty 22, 2022 (edytowany) Gdzie ten dht i rezystor podciągający 4.7? Edytowano Luty 22, 2022 przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...
darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 rezystor jest przy czujniku dht11 pomiedzy vcc a data Cytuj Link do komentarza Share on other sites More sharing options...

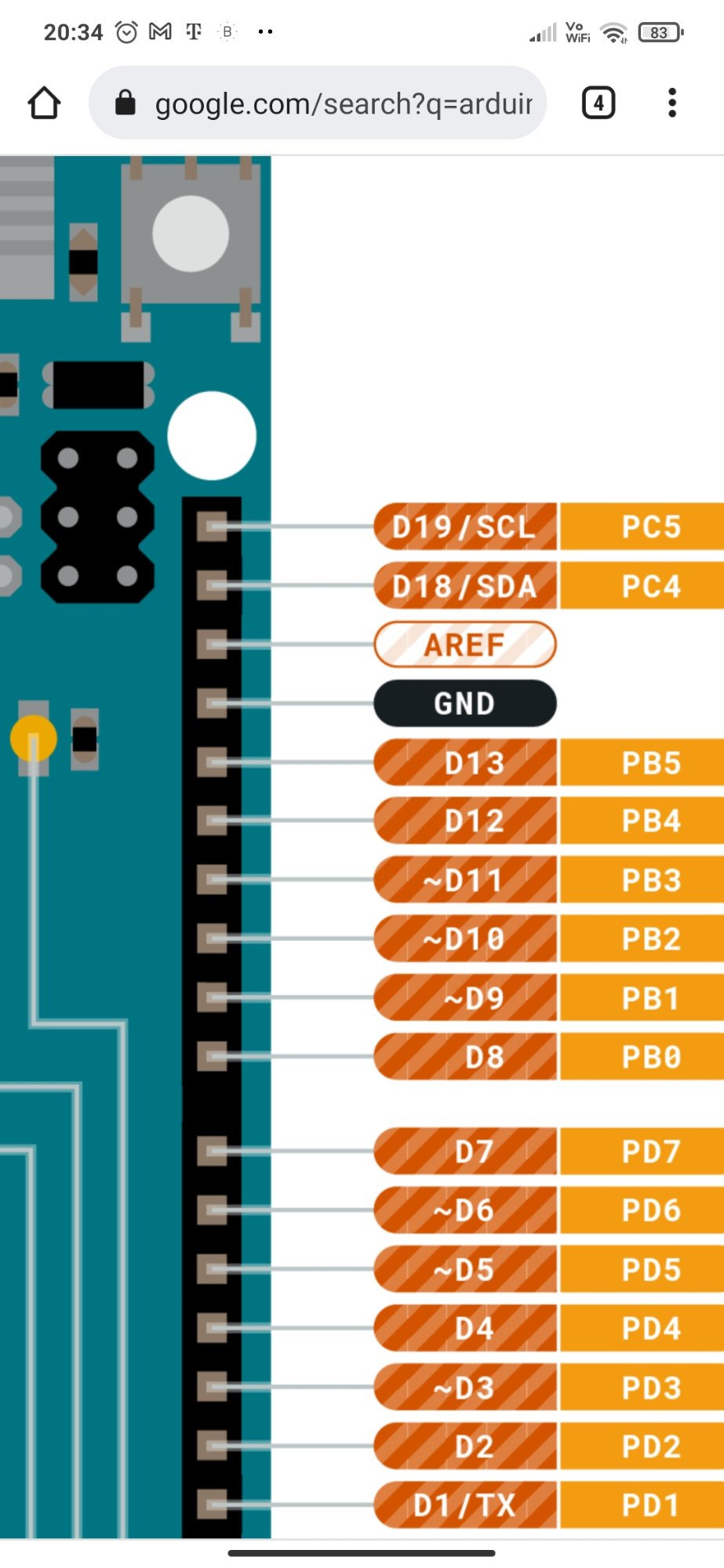

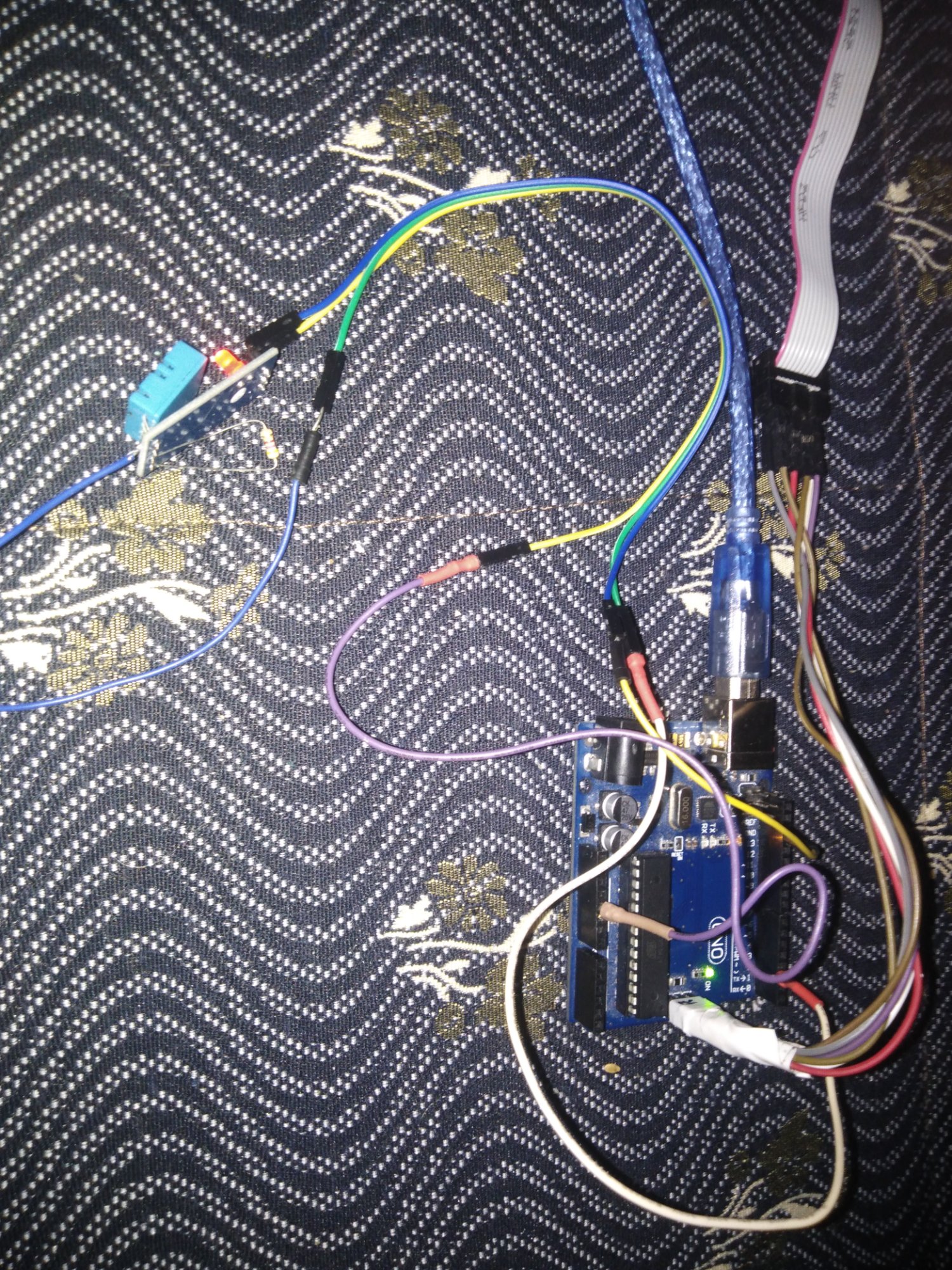

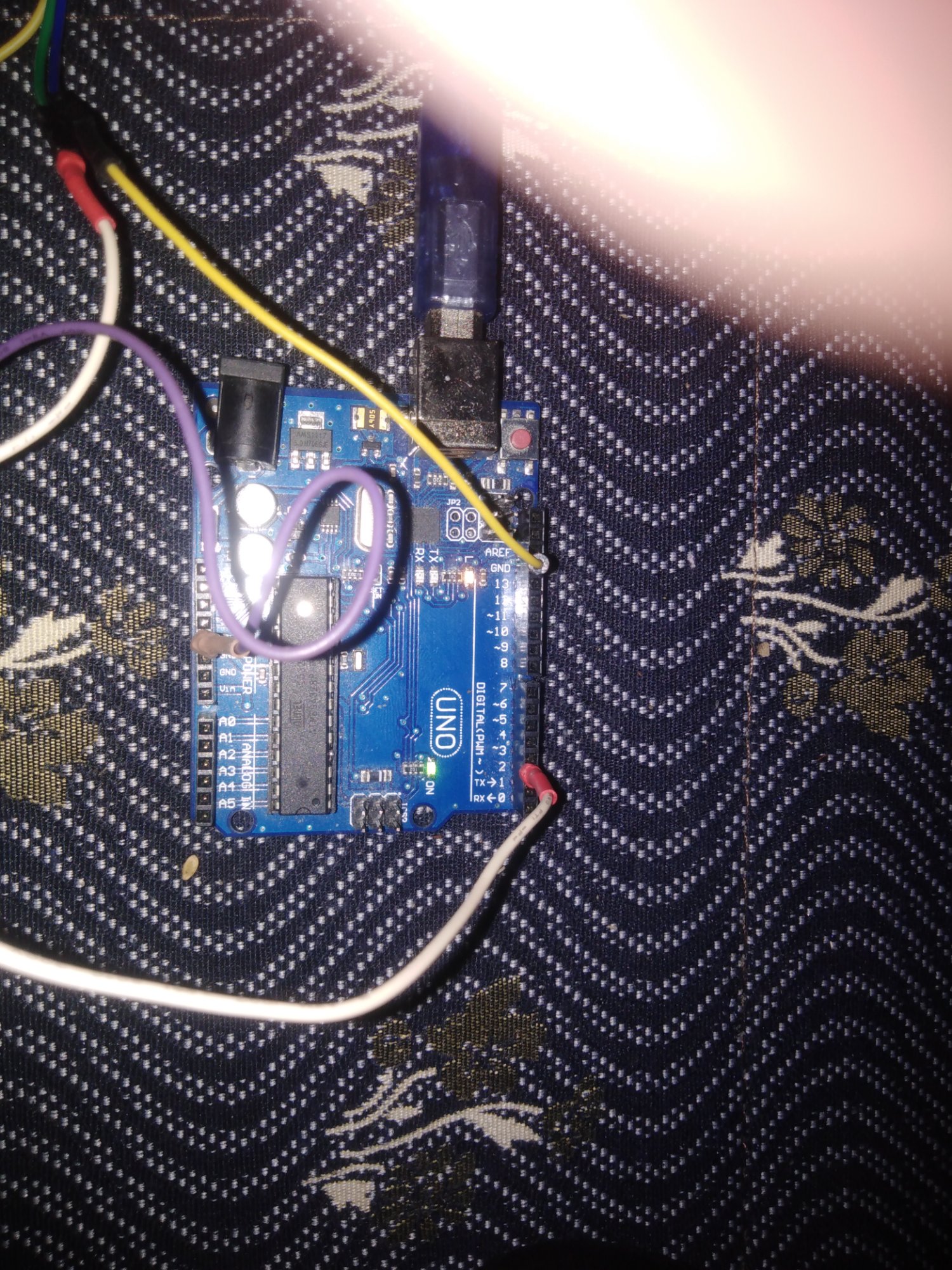

SOYER Luty 22, 2022 Udostępnij Luty 22, 2022 @darex120 Po co nam zdjęcie połączeń, na którym nie widać wszystkich połączeń? Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 Cytuj Link do komentarza Share on other sites More sharing options...

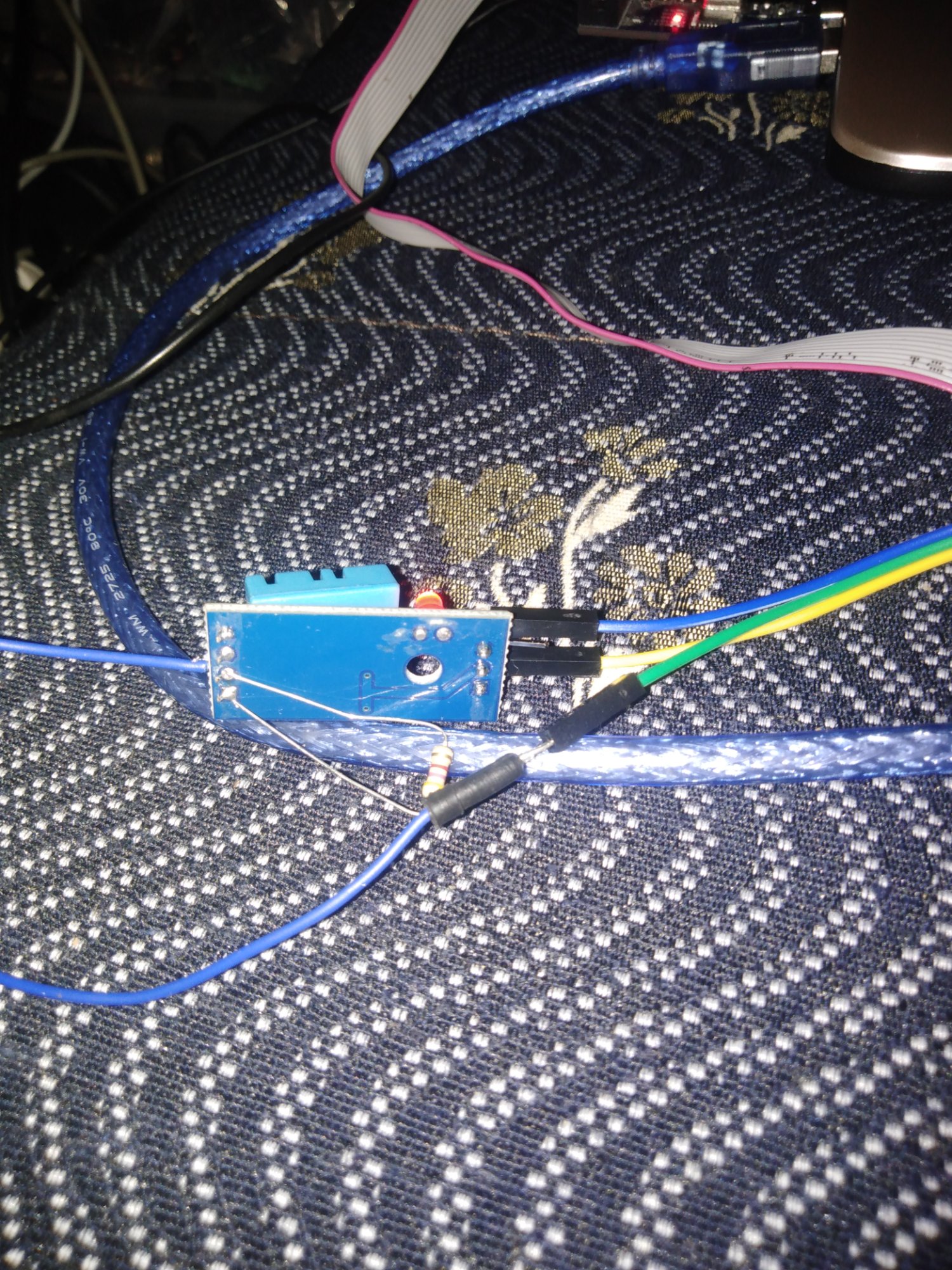

SOYER Luty 22, 2022 Udostępnij Luty 22, 2022 Dalej nie widać do których pinów dht masz to wszystko podłączone. Fajny pająk, sprawdzałeś miernikiem czy jest ciągłość połączeń. Nie masz płytki stykowej chociaż? Cytuj Link do komentarza Share on other sites More sharing options...
darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 moze cos bedzie widac Cytuj Link do komentarza Share on other sites More sharing options...
darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 sa tylko 3 przewody do arduino vcc, data , gnd nic wiecej tam podpietego nie ma przejscia wszystkie sa Cytuj Link do komentarza Share on other sites More sharing options...
SOYER Luty 22, 2022 Udostępnij Luty 22, 2022 Ja na tych zdjęciach nie widzę do których pinów dht są podłączone przewody. Pin ustawiłeś jako wejście? Jak sprawdzałeś "przejścia"? Cytuj Link do komentarza Share on other sites More sharing options...
darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 normalnie miernikiem , do pinów procesora , co do ustawienia pin jako wejscie nie wiem gdzie to wpisac w które miejsce DHT jest podlaczone vcc do 5v arduino gdn do gnd oraz data do pinu 2 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER Luty 22, 2022 Udostępnij Luty 22, 2022 (edytowany) Ustaw pin w funkcji setup. Pisałem przecież dwa razy. Zrób proszę chociaż jedno zdjęcie(może być więcej) na którym widać do których pinów podłączyłeś się od strony arduino i do których pinów od strony dht. Jeśli to możliwe, zmniejsz ilość przewodów pomiędzy arduino i dht, nie rób przedłużek, co to za moduł do którego jest przylutowane dht? Odepnij wszystko od arduino, zostaw tylko kompa i dht. Edytowano Luty 22, 2022 przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...
darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 DHT11 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER Luty 22, 2022 Udostępnij Luty 22, 2022 Przed chwilą, darex120 napisał: DHT11 ?? Cytuj Link do komentarza Share on other sites More sharing options...
darex120 Luty 22, 2022 Autor tematu Udostępnij Luty 22, 2022 DHT11 Cytuj Link do komentarza Share on other sites More sharing options...

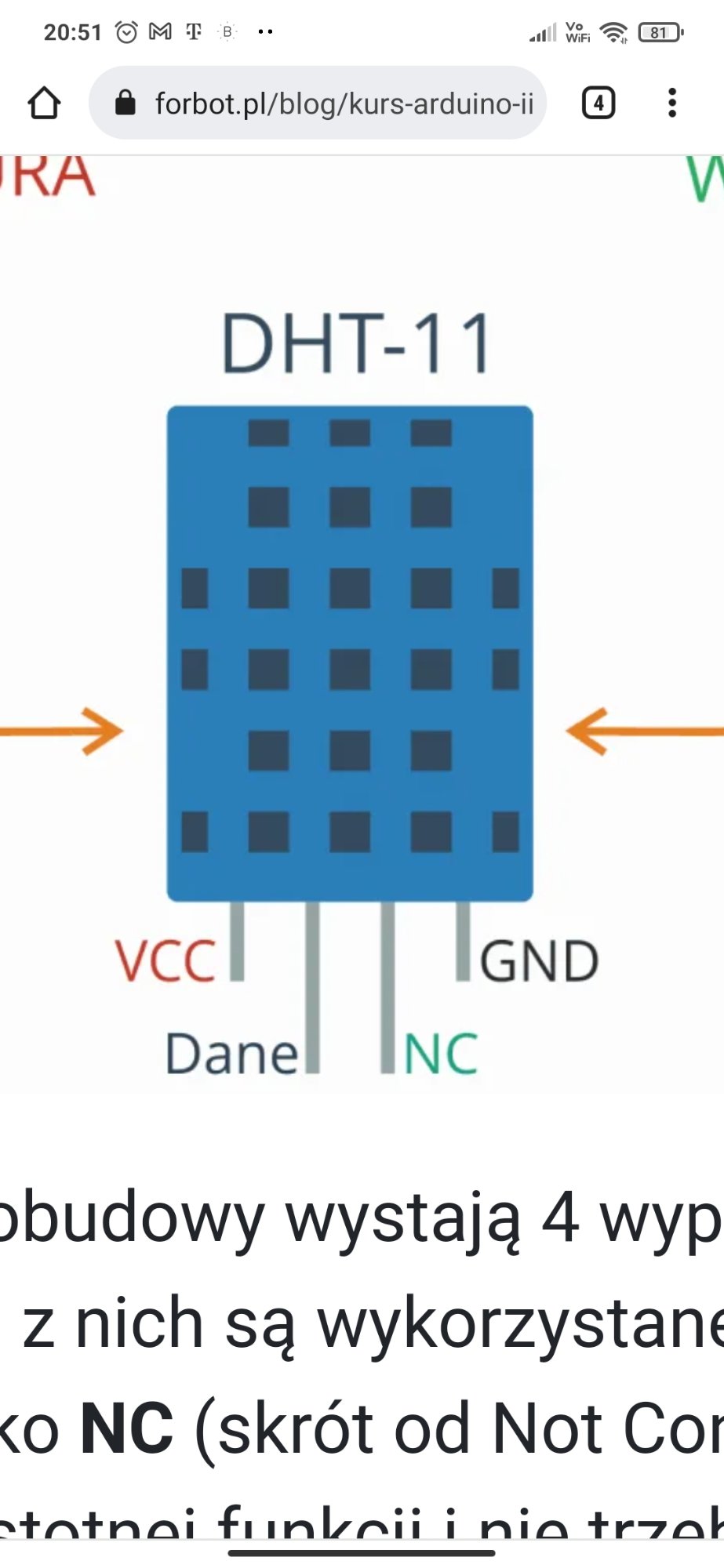

ethanak Luty 22, 2022 Udostępnij Luty 22, 2022 A ten żółty to na pewno do GND jest podłączony czy do dziurki obok? Cytuj Link do komentarza Share on other sites More sharing options...
