Dziwne zachowanie odbiornika IR

[Krzyso]

Zgodnie z sugestią @ethanak zakładam nowy wątek.

Proszę o pomoc, opinię, podzielenie się doświadczeniem. Złożyłem układ odbiornika. Zamiast diody obniżającej zasilanie, korzystam ze stabilizatora napięcia, polutowanego w poprzednim kursie. W stanie spoczynku układu (zasilany, bez sygnału IR z zewnątrz), dioda co kilka sekund błyska na bardzo krótki okres. Dzieje się to dość regularnie. Dodałem na wyjściu rezystor 1k do wysterowania bazy tranzystora pnp (jako klucz), dzieje się tak samo. Kupiłem inny odbiornik IR i złożyłem wg jego noty katalogowej - dzieje się tak samo. Czy spotkaliście się z takim zachowaniem odbiornika? Przy podaniu sygnału z pilota odbiornik działa poprawnie. Kłopot jest ze stanem spoczynku.



Pomysł na wykorzystanie nadajnika i odbiornika z kursu elektroniki:

- kontaktron służy do przekazania informacji o otwarciu drzwi. Jego rozwarcie powoduje podanie zasilania przez tranzystor MOSFET na nadajnik IR z lekcji 7 II kursu elektroniki

- odbiornik z tej samej lekcji znajduje się około 3m od drzwi. Odbiera sygnał, wysterowuje buzzer przez 30 sekund (poprzez przerzutnik monostabiliny zbudowany na układzie 555).



Zachowanie odbiornika IR w podany powyżej sposób niestety zburzyło ten świetny plan :-).

@ethanak, mógłbyś proszę tutaj pomóc?



[Gieneq]

@Krzyso mógłbyś narysować schemat układu? Chyba mam pomysł 😉

16 godzin temu, Krzyso napisał:

. Dodałem na wyjściu rezystor 1k do wysterowania bazy tranzystora pnp (jako klucz)



[Krzyso]

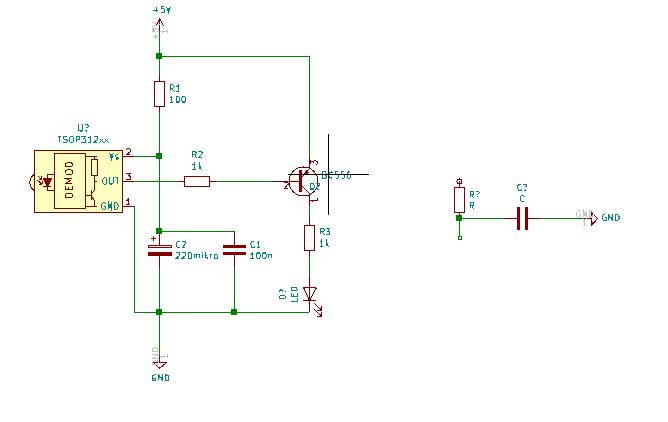

@Gieneq tak to wygląda na razie. To, co mi chodzi po głowie, to miedzy kolektor a R3 wstawić taki RC jak po prawej stronie, wprowadzający opóźnienie np. 30ms. Tylko nie wiem, czy to ma sens.

[Krzyso]

a może powinienem ten RC dać przed bazę?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[FlyingDutch]

1 godzinę temu, Krzyso napisał:

a może powinienem ten RC dać przed bazę?

Tak lepiej - szeregowo z R2 (przed R2). Wartość tak, żeby Ci niskie częstotliwości przez niego niego nie przechodziły na bazę tranzystora.

Pozdrawiam

[Krzyso]

Dziękuję wszystkim za pomoc. Dodanie filtra rozwiązało problem. Kiedy projekt będzie gotowy, wrzucę schemat końcowy.
