Sygnał prostokątny o jak najkrótszym czasie propagacji

[Zimol]

Witam.

Pytanie pewnie banalne 🙂

Jakie są metody na zmniejszenie czasu propagacji sygnałów prostokątnych?

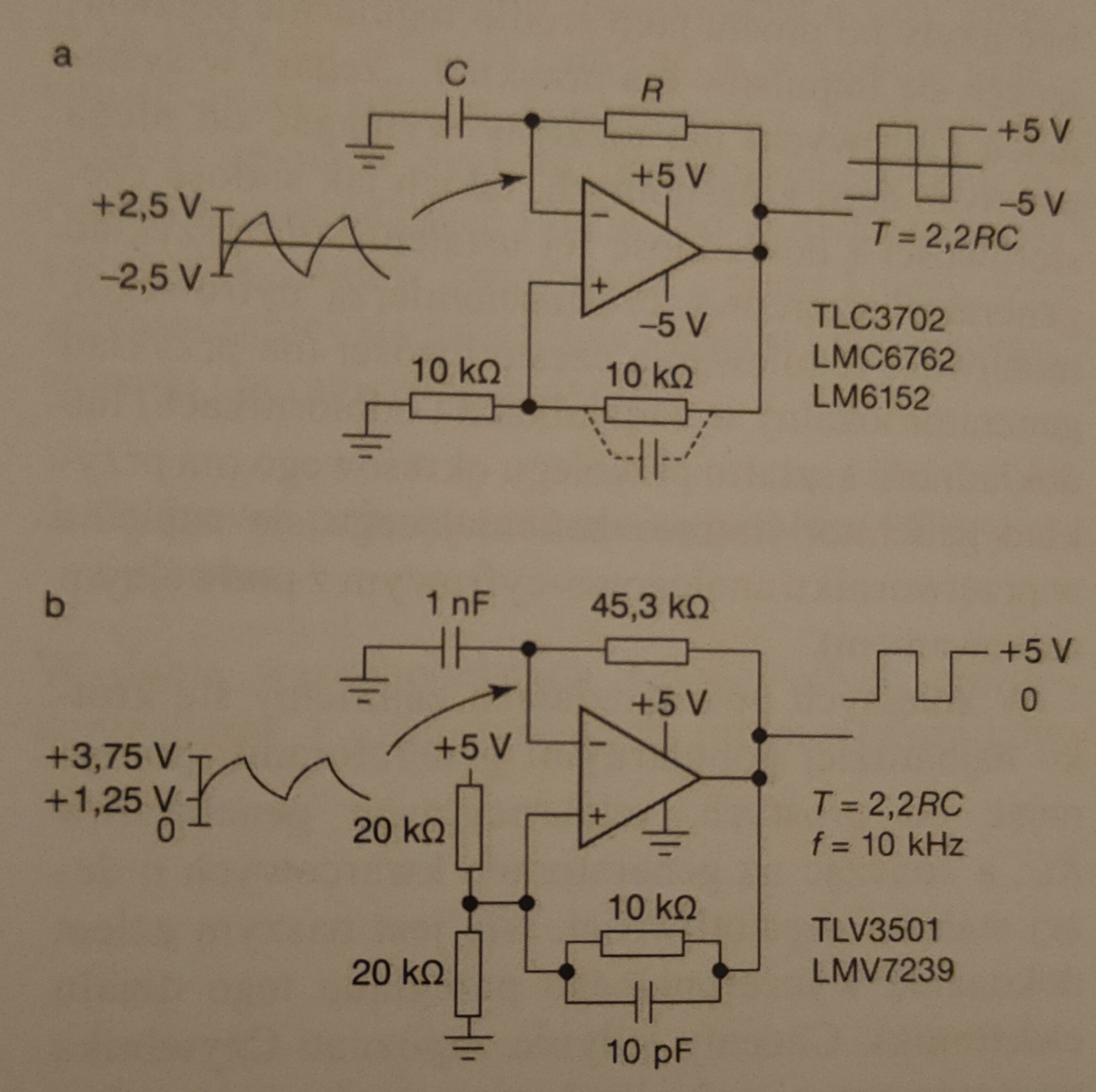

Znalazłem w "Sztuce elektroniki" układ, generujący sygnał prostokątny o czasie propagacji 5ns(rysunek a) oraz rysunek b(3ns)

Jest szansa na jeszcze krótszy czas?







Edytowano Kwiecień 6, 2022 przez Zimol

[Gieneq]

@Zimol akurat ten generator raczej nie jest dobrym kandydatem. 5ns to 100MHzto w sumie nie jest aż tak dużo. Procesor jest taktowany sygnałem p 30x większej częstotliwości. Potrzebujesz szybki układ wzmacniacza, małe pojemności w obwodzie.

Str 631 - generator Colpittsa i Hartleya, one mają szanse na wyższe częstotliwości 😉 nieco dalej jest o PLL. Poczytaj też o sprzężeniu zwrotnym w obwodach tranzystorowych - pewnie rozdział 2.

Bardzo dobra lektura, tylko wymaga czasu 🙂 powodzenia i pochwal się jak coś zmontujesz.



[Anonim]

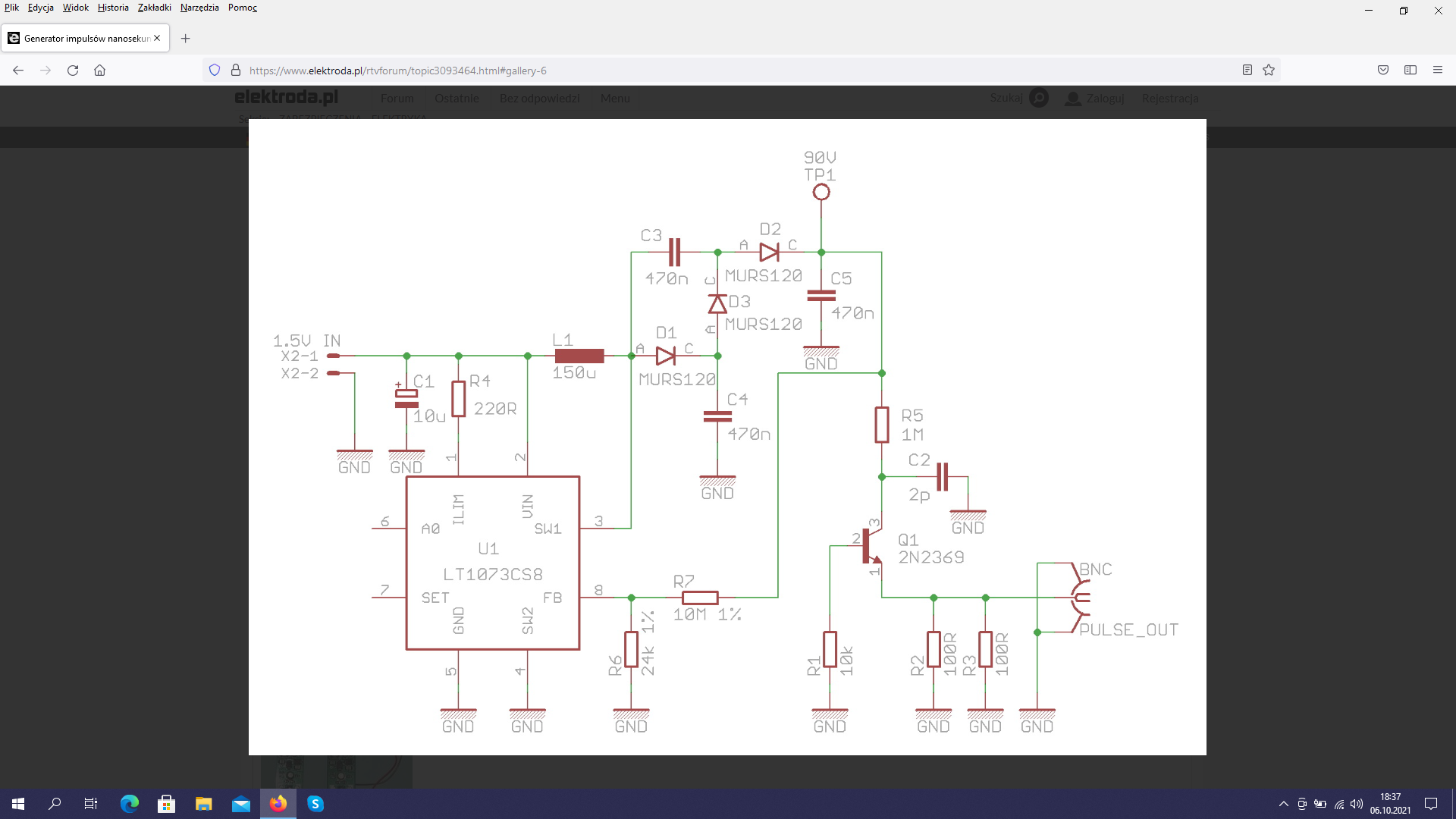

Pytanie nie jest banalne! Na bardzo krótkich przebiegach prostokątnych a raczej zbliżonych do prostokątnego przebiegu oparta jest technika identyfikacji miejsca uszkodzenia np. kabla energetycznego.Byłem jakiś czas temu zainteresowany takimi przebiegami bo miałem do wykonania pomiary kabla w ziemi na odcinku 500m a o kablu wiadomo było,że jest zwarty i trzeba było znaleźć miejsce uszkodzenia.Tego typu urządzenia nazywane są reflektometrami. Taki bardzo krótki przebieg wytwarza się -jest to dostępne w necie- tak jak na poniższym rysunku. Ponieważ dorwałem reflektometr TDR więc pomiar był błyskawiczny i w związku z tym zarzuciłem wykonanie generatora przebiegu o tych parametrach o których kolega pisze w poście.Według mnie zamiast tranzystora można zastosować transil.Transil ma tę właściwość,że czas reakcji to pikosekundy (psek.)

[_LM_]

Mam na stanie tdr do wyszukiwania uszkodzeń w sieciach ciepłowniczych, fajna maszynka ale trzeba nieco wprawy przy obsłudze. Ten który obsługuję ma najkrótszy czas 2nS
