Rozróżnienie połączeń - równoległe a szeregowe

[JaboLtron]

Witam...

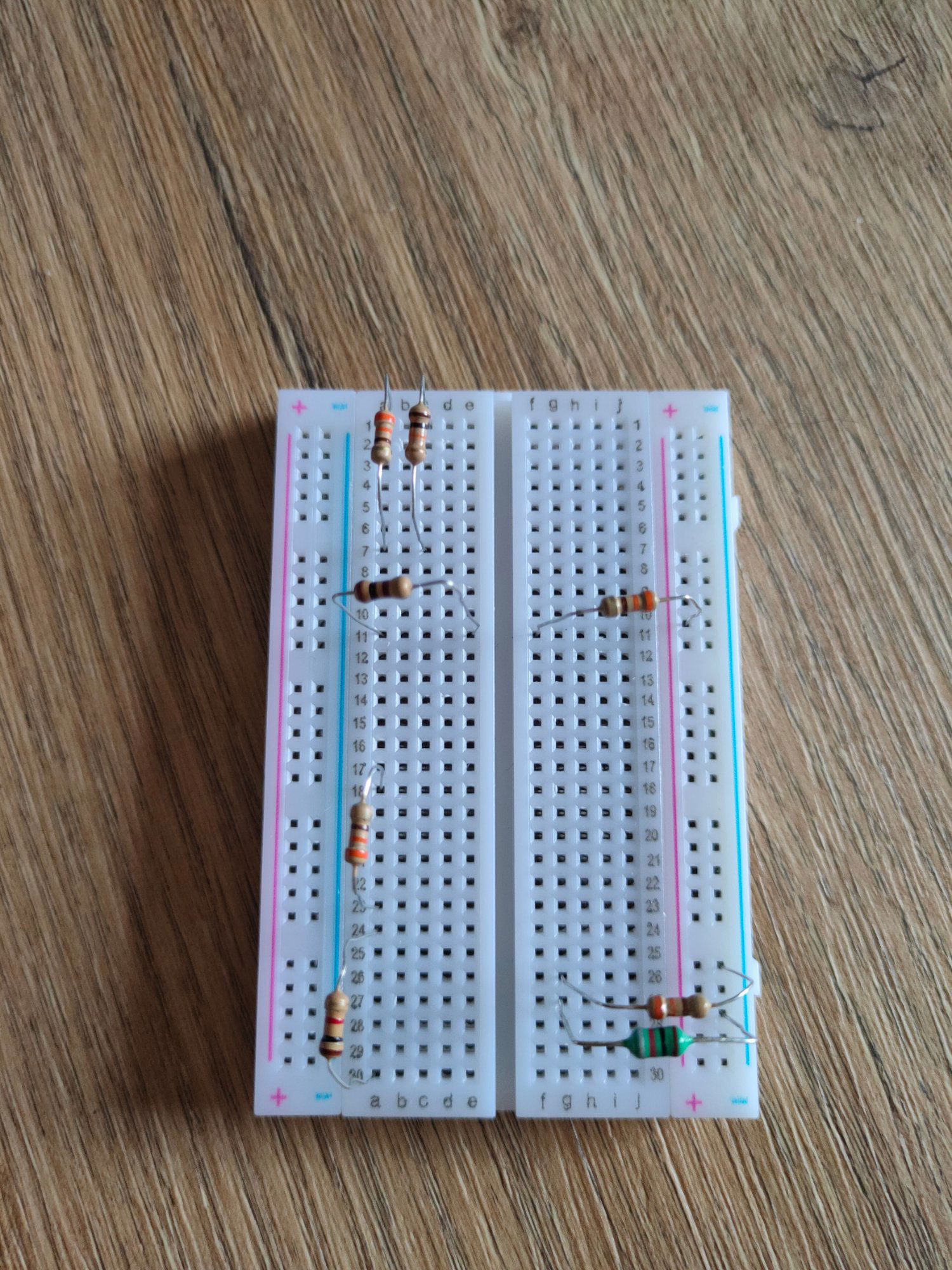

Jestem nowy..... Mam problem z rozróżnieniem połączeń szeregowych i równoległych.... Na poniższym zdjęcie przesyłam 4 pary rezystorów , proszę podpowiedzieć jakie one mają połączenia....

Dziękuję

[Gieneq]

@JaboLtron 1 para szeregowa, 1 równoległa, 2 pozostałem z tego co widzę nie mają żadnego. Równoległe jak nazwa wskazuje muszą być równo siebie. Może problem tkwi w budowie płytki stykowej, przeczytaj to: https://forbot.pl/blog/jak-dziala-plytka-stykowa-zdjecia-budowa-przyklady-id21978

i te 2:

https://forbot.pl/blog/leksykon/polaczenie-szeregowe

https://forbot.pl/blog/leksykon/polaczenie-rownolegle

[farmaceuta]

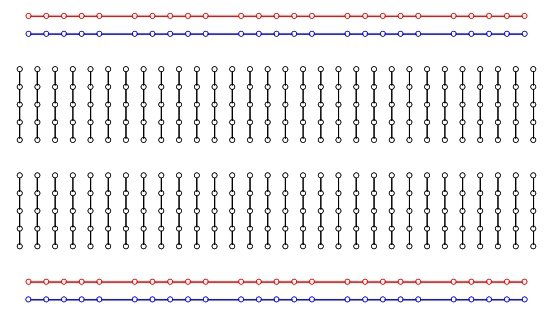

Tak mniej wiecej wyglada polaczenie plytki...co do samych rezystorow no to jest tego tyle w sieci ze nie ma sensu powielac obrazkow😉
