Krawi92 Napisano Czerwiec 5, 2022 Udostępnij Napisano Czerwiec 5, 2022 Hej, mam problem ze stabilizatorem 7805 w obudowie smd TO252. Za pierwszym razem myślę, że go uszkodziłem podczas lutowania, podgrzewając za bardzo jego mały radiator w celu przylutowania go do masy. Po podłączeniu zasilania pokazywał na wyjściu ~ 0,4V. Kupiłem drugi, tym razem ostrożniej go przylutowałem, jednak wtedy na wyjściu miałem ponad 6V. W celach testowych lekko go podgrzałem grotem, no i na wyjściu znów pojawiło się magiczne 0,4V 😄 Czy ktoś miał podobny problem z tym stabilizatorem ? Mam już gotową płytkę, tylko ten stabilizator ciągle stwarza problem. Jutro pójdę kupić kolejne dwa, tylko zastanawiam się czy to jakaś ich wada fabryczna, czy może ja coś źle robię. Link do komentarza Share on other sites More sharing options...
farmaceuta Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 Lutowalem ostatnio w kilku plytkach ten stabilizator w tej obudowie i bez zadnych problemow...do masy lutowalem za brzeg radiatora, jak zwykle nozki...bez kondensatorow filtrujacych jest ~5v..moze poprostu miales pecha🤔 albo gdzies cos masz na plytce zle, lub zasilanie jakies trefne Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 (edytowany) Ja lutowałem sporo SMD (i pseudoSMD) i nic mi się nie walnęło, tylko ja lutuję Sn42Bi58 (przy 150-160*C) 😉 Ale przy ołowianej też raczej nic nie przegrzałem, więc może być to jakaś gorsza seria... Edytowano Czerwiec 5, 2022 przez H1M4W4R1 Link do komentarza Share on other sites More sharing options...
Krawi92 Czerwiec 5, 2022 Autor tematu Udostępnij Czerwiec 5, 2022 Kupuje u siebie w okolicy w elektronicznym te stabilizatory, jutro kupie jeden, jak sytuacja bedzię taka sama to po prostu zamówię w internecie gdzieś. Dla porównania powyginałem 7805 w wersji DIP, przylutowałem i jest ok 😕 Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Christophorus Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 Mogłeś trafić na tak zwaną podróbkę. Podrabiane są banknoty, markowe ubrania i wiele innych rzeczy. Nie ominęło to niestety elektroniki i też można się naciąć na podrabiane elementy elektroniczne. Mają one gorsze parametry i często ulegają uszkodzeniu. Trafiają się też elementy bez struktury w obudowie i tak zwane "malowanki" czyli elementy w takiej samej obudowie ze zmienionymi oznaczeniami. Potem są problemy z uruchomieniem urządzenia, szuka się błędu, a przyczyną może być podrabiany element o dużo gorszych parametrach. Link do komentarza Share on other sites More sharing options...
_LM_ Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 (edytowany) Może się wzbudza? Masz kondensatory odsprzęgające, jakie napięcie zasilania na tych stabilizatorach jest? I sprawa najważniejsza na której się kiedyś przejechałem. Gdzie masz podpięta masę tego stabilizatora? Edytowano Czerwiec 5, 2022 przez _LM_ Link do komentarza Share on other sites More sharing options...
Krawi92 Czerwiec 5, 2022 Autor tematu Udostępnij Czerwiec 5, 2022 Tak wygląda płytka. Zasilanie jest z 9V baterii. Link do komentarza Share on other sites More sharing options...

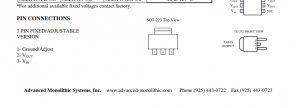

_LM_ Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 (edytowany) spróbuj podłączyć przy nodze 9V jakiś mały kondensator 10...100n. No a z tą obudową chodziło mi o to że układy np: AMS1117 mają inny rozkład wyprowadzeń. W ogóle u ciebie ta masa na TOP jest jakoś dziwnie, nie potrzebnie rozciągnięta Edytowano Czerwiec 5, 2022 przez _LM_ 1 Link do komentarza Share on other sites More sharing options...
Krawi92 Czerwiec 5, 2022 Autor tematu Udostępnij Czerwiec 5, 2022 Ale że co, mniejszy polygon powinienem narysować ? Link do komentarza Share on other sites More sharing options...

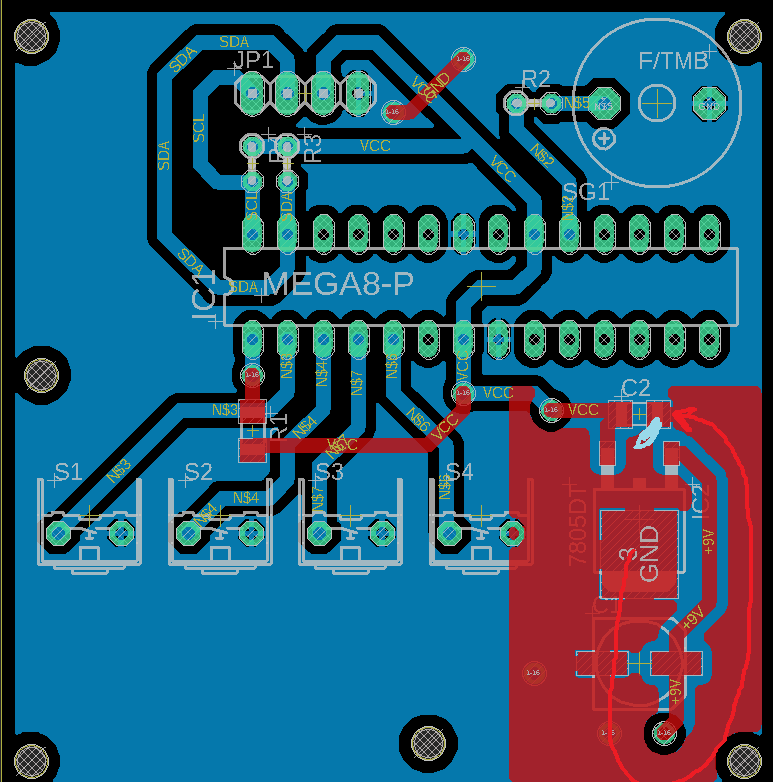

_LM_ Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 Pomarańczowym narysowałem jak daleką drogę ma prąd do C2, jasno niebieskim to jak to lepiej zrobić 🙂 aczkolwiek nie daję gwarancji że to rozwiąże twój problem. 1 Link do komentarza Share on other sites More sharing options...
Krawi92 Czerwiec 5, 2022 Autor tematu Udostępnij Czerwiec 5, 2022 Ahh trochę za duży isolate dałem i nie sięgnęło . Link do komentarza Share on other sites More sharing options...
_LM_ Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 zmostkuj kynarem Link do komentarza Share on other sites More sharing options...
_LM_ Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 Weź jednego 7805 i spróbuj połączyć go na drutach tak jakbyś podłączał AMS1117. Oczywiście poza układem, kto wie co tam chińczyki wrzuciły do obudowy Link do komentarza Share on other sites More sharing options...
_LM_ Czerwiec 5, 2022 Udostępnij Czerwiec 5, 2022 Taki offtop jak można sobie nadajnik z tego układu zrobić 😛 https://youtu.be/roXytZ11FXo Link do komentarza Share on other sites More sharing options...
