Zwarcie / rozwarcie obwodu (bez napięcia)

[mef1u]

Potrzebuję z ESP zewrzeć obwód, w którym nie ma napięcia.

Znam sposób z zewn przekaznikiem, ale zastanawiam się czy samo ESP czegos takiego by nie potrafilo, czy jednak musi byc zewn komponent



PS Jestem w tym nowy - prosze więc o wyrozumiałość :)

[Treker (Damian Szymański)]

@mef1u witam na forum 🙂

Podaje trochę więcej szczegółów - co to dokładnie znaczy, że nie ma tam napięcia? Co się dzieje po zwarciu tego obwodu? Przekaźnik pasuje tu idealnie, ale jak napiszesz co konkretnie chcesz zrobić to będzie łatwiej sprawdzić czy nie wyważasz otwartych drzwi jakimś okrężnym sposobem 🙂

[mef1u]

Dziękuje za odpowiedź - może coś pomieszałem z tym brakiem napięcia - nie jestem dobry w elektronikę 🙂
Ale miałem wrażenie, ze tam nic nie ma tylko zwieram obwód, ale teraz jak piszemy to może faktycznie jest jakieś małe napięcie...

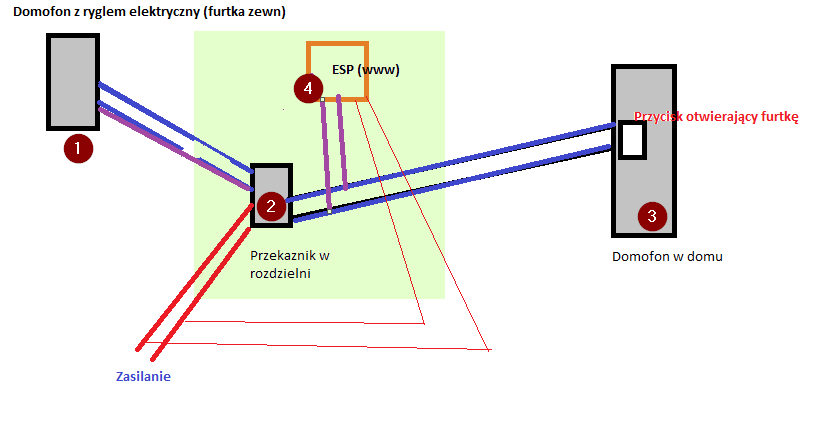

Generalnie to co chciałbym osiągnąć to dołożyć do mojego setupu (rys nizej) poz #4 - dzieki czemu mógłbym zdalnie otworzyć np kurierowi furtkę.
Mam dosyć mało miejsca w tych rozdzielniach / domofonach, więc chciałbym cos maksymalnie małego upchnąć i nie dodawać więcej elementów niż potrzeba





[ethanak]

Takie minimum:

• Przekaźnik subminiaturowy P-5 (np. AZ850 cewka na 5V)
• Tranzystor NPN (np. BC817)
• Rezystor (jakiś 1k)
• Dioda

No i oczywiście sam ESP.

U mnie ładnie działa na w/wym elementach (dioda jakaś pierwsza lepsza wyciągnięta z szuflady, styki przekaźnika na wszelki wypadek połączone równolegle). A zmieścisz to między nóżkami ESP jak się uprzesz.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[mef1u]

Dzięki @ethanak

Miałbyś możliwość (w wolnym czasie) jakoś rozrysować jak to połączyć?
Jak pisałem elektroniki to dotknąłem małym palcem u nogi z lotu ptaka...
Np wiem ze tranzystor ma 3 nóżki - i tym bardziej nie wiem jak to połączyć .. <shame>
Dioda - rozumiem ze prostownicza a nie świecąca ? 🙄



[ethanak]

Kurs elektroniki, część 9 o przekaźnikach, patrz "jak podłączyć przekaźnik do Arduino". Narysowane i wyjaśnione lepiej niż ja bym to zrobił.
