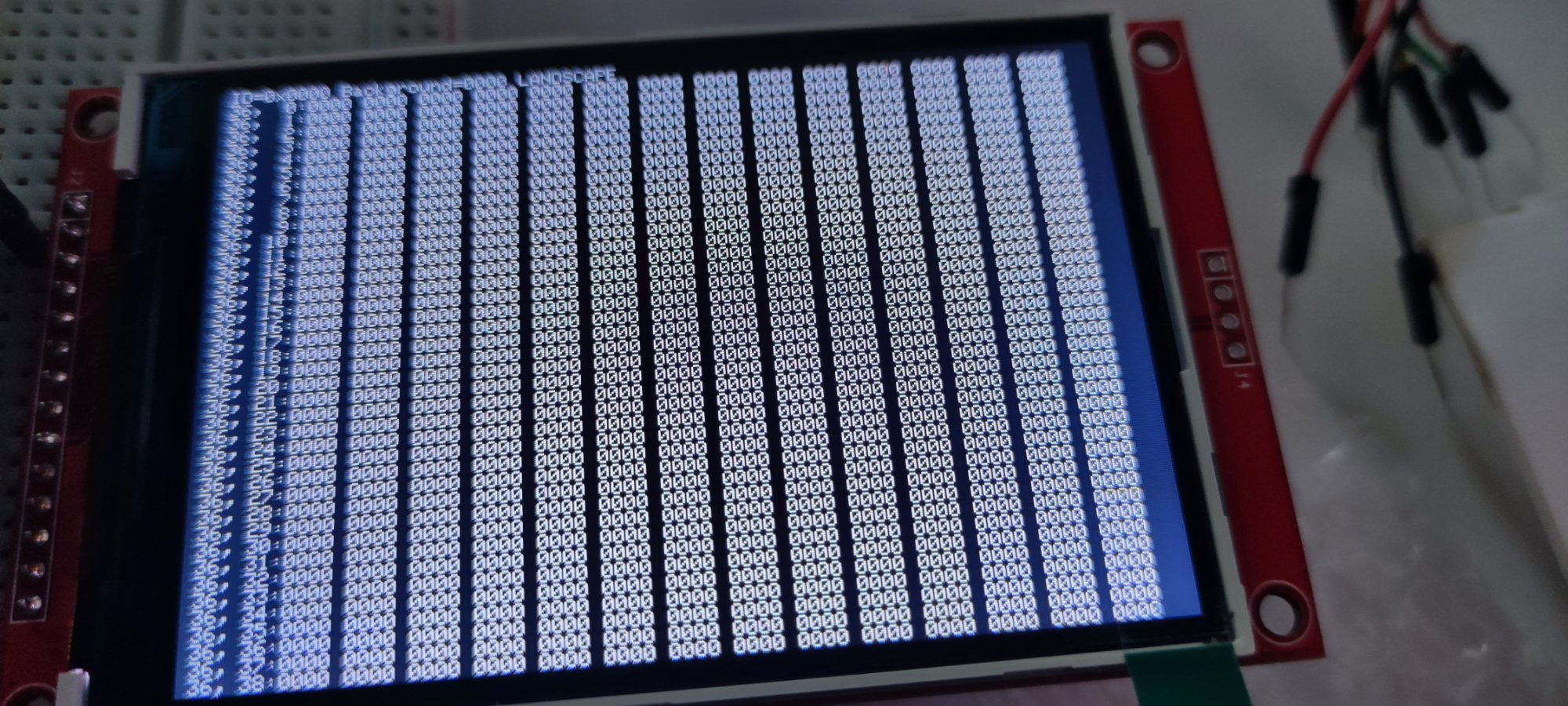

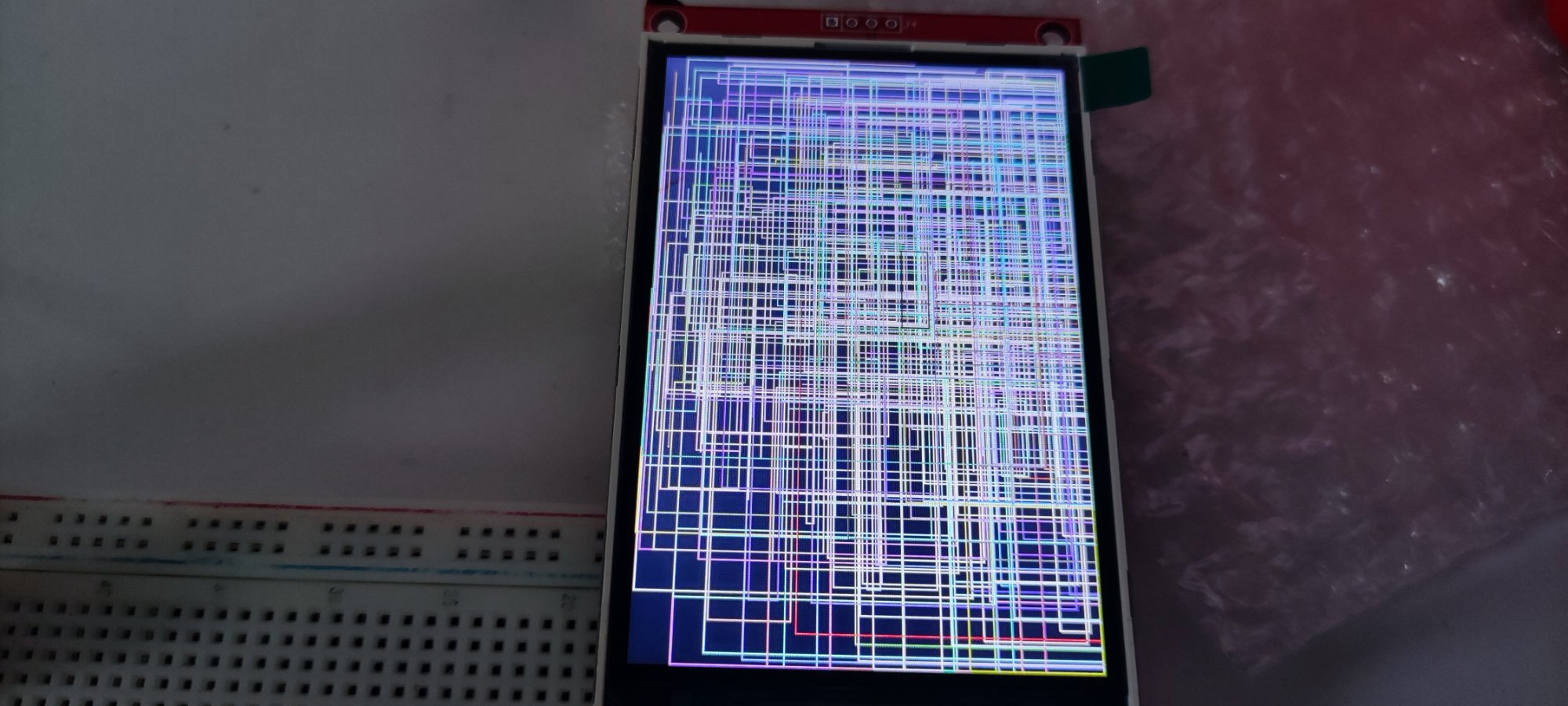

Podłączenie TFT 3,5" - brak słów

[Egzekutor27]

// include TFT and SPI libraries
#include <TFT.h>
#include <SPI.h>

// pin definition for Arduino UNO
#define cs   10
#define dc   9
#define rst  8


// create an instance of the library
TFT TFTscreen = TFT(cs, dc, rst);

void setup() {

  //initialize the library
  TFTscreen.begin();

  // clear the screen with a black background
  TFTscreen.background(0, 0, 0);
  //set the text size
  TFTscreen.setTextSize(2);
}

void loop() {

  //generate a random color
  int redRandom = random(0, 255);
  int greenRandom = random (0, 255);
  int blueRandom = random (0, 255);

  // set a random font color
  TFTscreen.stroke(redRandom, greenRandom, blueRandom);

  // print Hello, World! in the middle of the screen
  TFTscreen.text("Hello, World!", 6, 57);

  // wait 200 miliseconds until change to next color
  delay(200);
}

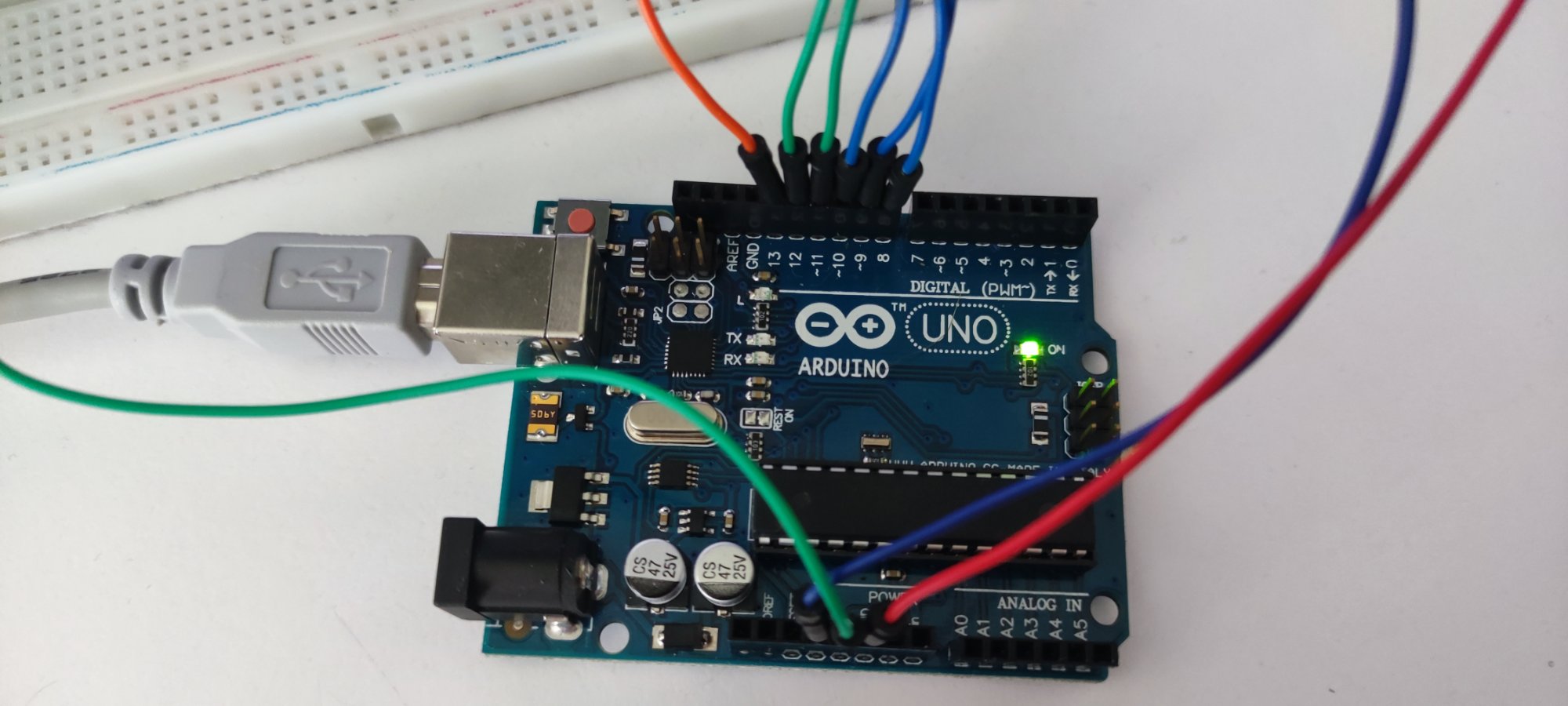

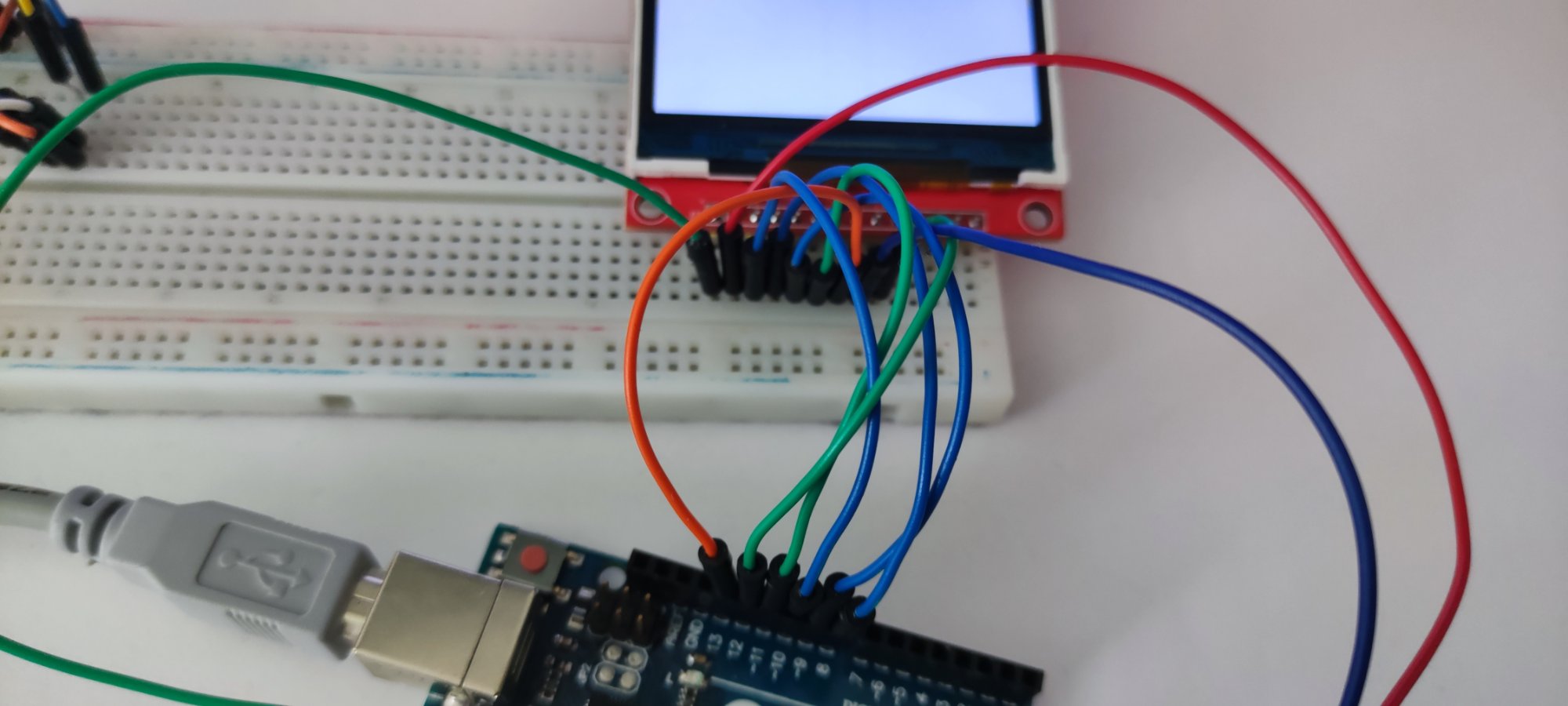

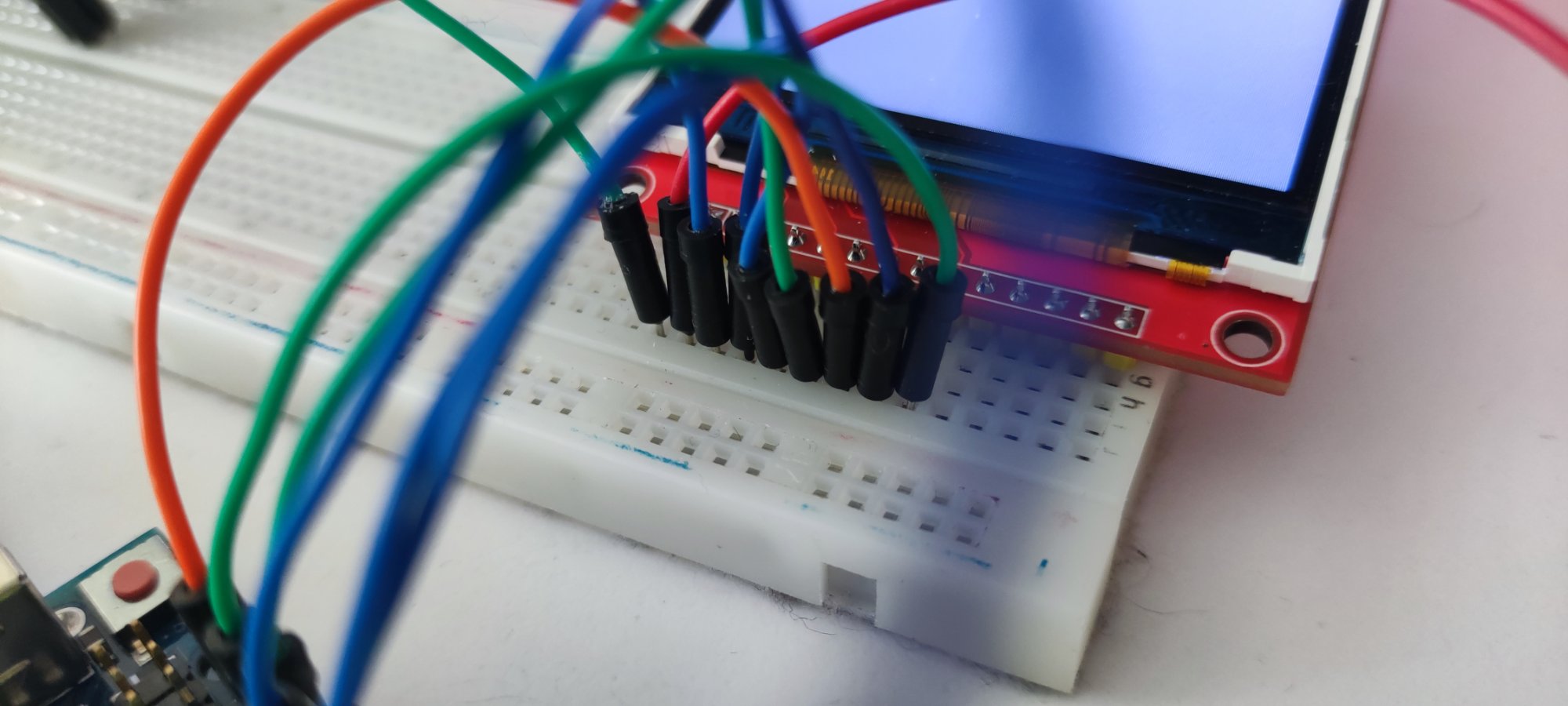

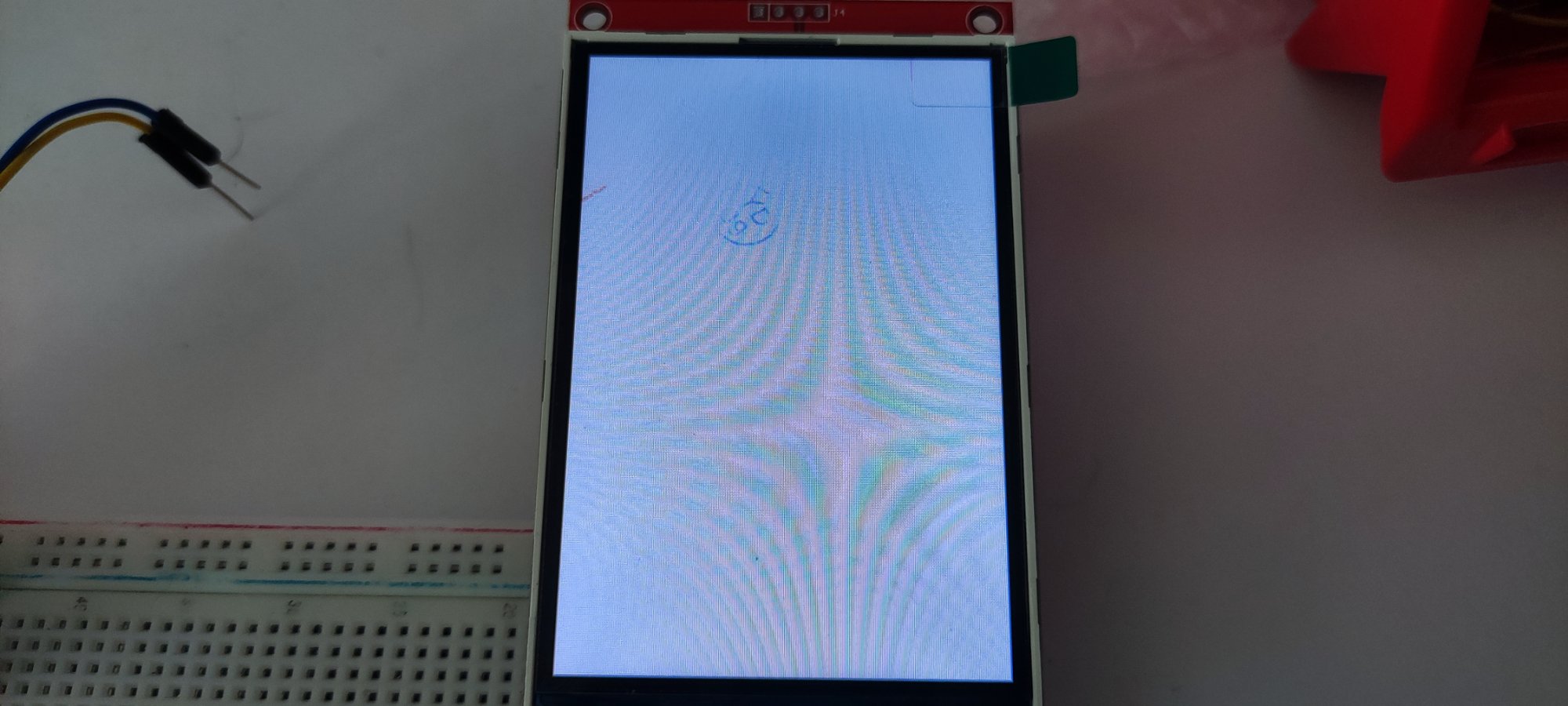

Wiem, że jest na screenach "gmatwanina" przewodów ale jest podłączone w/g linku co dałem post wyżej.

[ethanak]

Rozumiem że gmatwanina, ale weź choćby fritzinga i narysuj, a najlepiej rozpisz który pin wyświetlacza podłączyłeś do którego pinu Arduino.

Wybacz, ale te zdjęcia nadają się do galerii sztuki abstrakcyjnej.

[Egzekutor27]

No do galerii to fakt :D:D:D Proszę Cię bardzo:

13 - SCK
12 - MISO
11 - MOSI
10 - CS
9 - DC
8 - RESET
5V - VCC
GND - GND
3,3V - LED

Pytaniem jest jeszcze jaka biblioteka ?? TFT ? ADAFRUIT ? ILI9844 ?

[ethanak]

Znajdż na githubie bibliotekę do swojego wyświetlacza. Nie mam jak sprawdzić ale podejrzewam że to nie ta co trzeba.

Kabelkologia wygląda prawidłowo.

[farmaceuta]

31 minut temu, Egzekutor27 napisał:

 ILI9844 ?

To wkońcu jaki masz ten sterownik?? ILI9844 czy ILI9488??

Na stronie gdzie kupiłeś napewno jest podane

[Egzekutor27]

21 minut temu, farmaceuta napisał:

To wkońcu jaki masz ten sterownik?? ILI9844 czy ILI9488??

Na stronie gdzie kupiłeś napewno jest podane

http://www.lcdwiki.com/3.5inch_SPI_Module_ILI9488_SKU:MSP3520  ten właśnie wyświetlacz. Mój błąd przez przestawienie cyfr   ILI9488

[farmaceuta]

Wspomniales że próbowałeś kod i podłączenie z linku który Ci podałem...ale tamten tft był na innym sterowniku więc nie zadziała (kod nie zadziała) ściągnij coś "popularnego" i powinno chodzić... również sprawdź ciągłość kabli jak już Ci polecono...

[Egzekutor27]

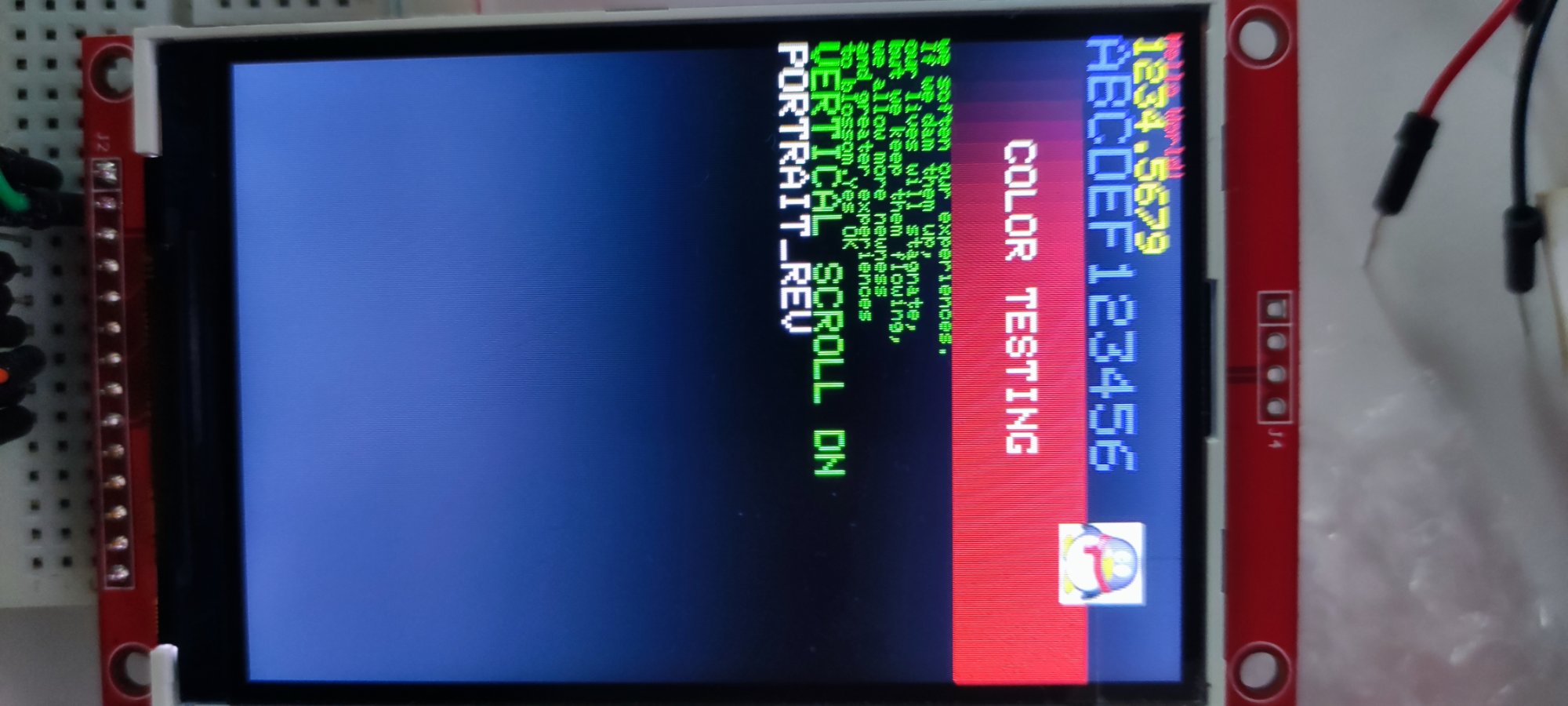

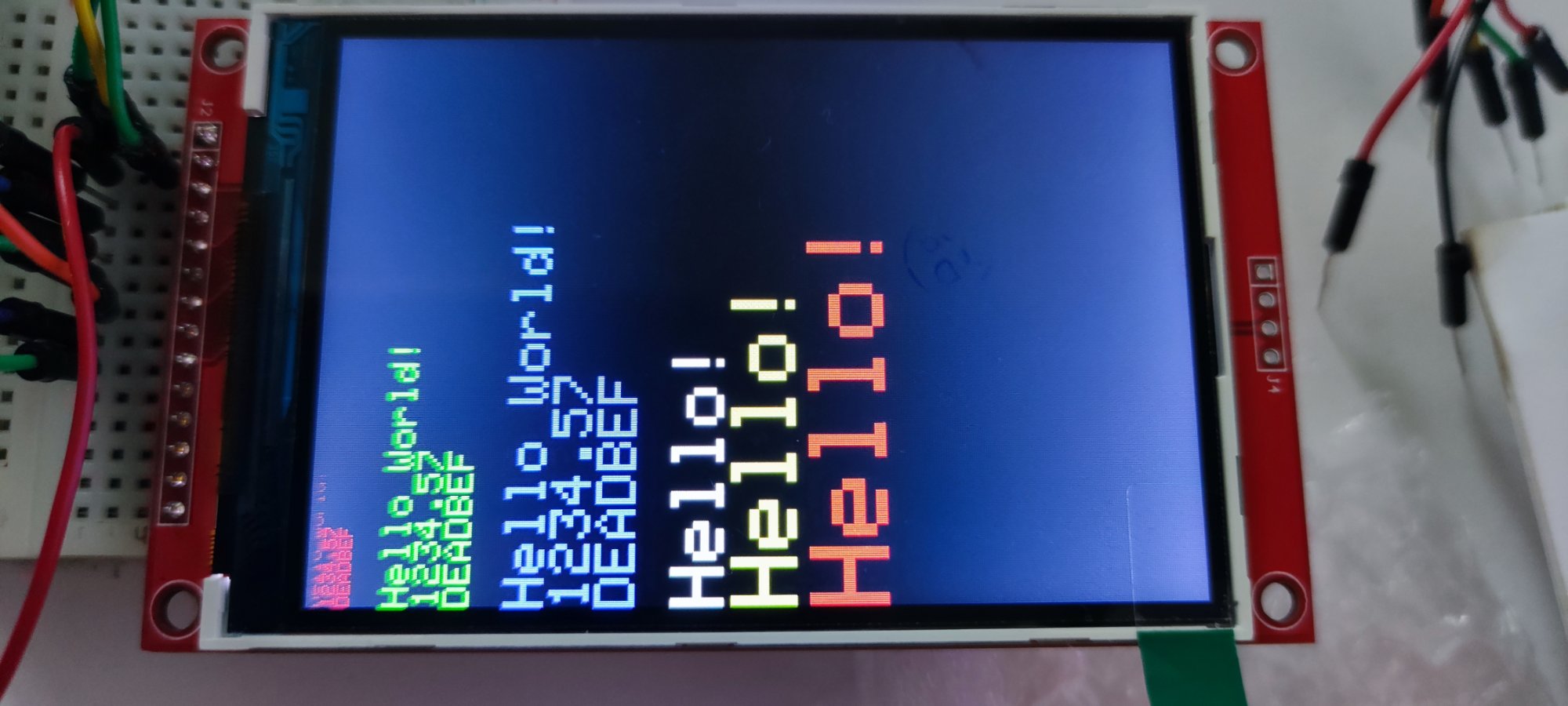

UDAŁO SIĘ.

Dodane biblioteki LCDWIKI GUI oraz LCDWIKI SPI. Oczywiście piny w zupełnie inne wejścia. Aha, z tyłu J1 zlutowane. Nie wiem czy jest taka potrzeba ale...

             CS  DC/RS  RESET  SDI/MOSI  SCK   LED    VCC     GND
 A.Uno  A5   A3        A4            11           13      3,3V  5V         GND



// IMPORTANT: LCDWIKI_SPI LIBRARY MUST BE SPECIFICALLY
// CONFIGURED FOR EITHER THE TFT SHIELD OR THE BREAKOUT BOARD.

//This program is a demo of how to display scroll

//when using the BREAKOUT BOARD only and using these hardware spi lines to the LCD,
//the SDA pin and SCK pin is defined by the system and can't be modified.
//if you don't need to control the LED pin,you can set it to 3.3V and set the pin definition to -1.
//other pins can be defined by youself,for example
//pin usage as follow:
//             CS  DC/RS  RESET  SDI/MOSI  SDO/MISO  SCK  LED    VCC     GND
//Arduino Uno  A5   A3     A4      11        12      13   A0   5V/3.3V   GND

//Remember to set the pins to suit your display module!

/***********************************************************************************
* @attention
*
* THE PRESENT FIRMWARE WHICH IS FOR GUIDANCE ONLY AIMS AT PROVIDING CUSTOMERS
* WITH CODING INFORMATION REGARDING THEIR PRODUCTS IN ORDER FOR THEM TO SAVE
* TIME. AS A RESULT, QD electronic SHALL NOT BE HELD LIABLE FOR ANY
* DIRECT, INDIRECT OR CONSEQUENTIAL DAMAGES WITH RESPECT TO ANY CLAIMS ARISING
* FROM THE CONTENT OF SUCH FIRMWARE AND/OR THE USE MADE BY CUSTOMERS OF THE
* CODING INFORMATION CONTAINED HEREIN IN CONNECTION WITH THEIR PRODUCTS.
**********************************************************************************/

#include <LCDWIKI_GUI.h> //Core graphics library
#include <LCDWIKI_SPI.h> //Hardware-specific library
#include "font.h"

//paramters define
#define MODEL ILI9488_18
#define CS   A5
#define CD   A3
#define RST  A4
#define LED  A0   //if you don't need to control the LED pin,you should set it to -1 and set it to 3.3V

//the definiens of hardware spi mode as follow:
//if the IC model is known or the modules is unreadable,you can use this constructed function
LCDWIKI_SPI my_lcd(MODEL,CS,CD,RST,LED); //model,cs,dc,reset,led


#define  BLACK   0x0000
#define BLUE    0x001F
#define RED     0xF800
#define GREEN   0x07E0
#define CYAN    0x07FF
#define MAGENTA 0xF81F
#define YELLOW  0xFFE0
#define WHITE   0xFFFF

char *aspect_name[] = {"PORTRAIT", "LANDSCAPE", "PORTRAIT_REV", "LANDSCAPE_REV"};
char *color_name[] = { "BLUE", "GREEN", "RED", "WHITE" ,"CYAN","MAGENTA","YELLOW"};
uint16_t color_mask[] = { 0x001F, 0x07E0, 0xF800, 0xFFFF,0x07FF,0xF81F,0xFFE0 };


void show_16font(uint16_t x, uint16_t y,uint16_t fc, uint16_t bc,uint8_t *str,uint8_t mode)
{
    uint16_t i,j,k,c_num,color=0;
    boolean first = true;
    c_num = sizeof(tfont16)/sizeof(typFNT_GB16);
    for(k=0;k<c_num;k++)
    {         //pgm_read_byte
         if((pgm_read_byte(&tfont16[k].Index[0])==*str) && (pgm_read_byte(&tfont16[k].Index[1])==*(str+1)))
         {
            my_lcd.Set_Addr_Window(x, y, x+16-1, y+16-1);
            for(j=0;j<32;j++)
            {
               for(i = 0;i<8;i++)
               {
                  if(mode) //叠加模式
                  {
                    if(pgm_read_byte(&tfont16[k].Msk[j])&(0x80>>i))
                    {
                        my_lcd.Set_Draw_color(fc);
                        my_lcd.Draw_Pixel(x+((j*8+i)%16),y+((j*8+i)/16));
                     }
                    // x++;
                    // if((x-x0)==16)
                    // {
                   //     x = x0;
                   //     y++;
                   //  }

                  }
                  else   //非叠加模式
                  {
                    if(pgm_read_byte(&tfont16[k].Msk[j])&(0x80>>i))
                    {
                         color = fc;
                     }
                     else
                     {
                        color = bc;
                     }
                     my_lcd.Push_Any_Color(&color, 1, first, 0);
                    first = false;
                  }
               }
            }
      }
    }

}

void show_24font(uint16_t x, uint16_t y,uint16_t fc, uint16_t bc,uint8_t *str,uint8_t mode)
{
    uint16_t i,j,k,c_num,color;
    boolean first = true;
    c_num = sizeof(tfont24)/sizeof(typFNT_GB24);
    for(k=0;k<c_num;k++)
    {
         if((pgm_read_byte(&tfont24[k].Index[0])==*str) && (pgm_read_byte(&tfont24[k].Index[1])==*(str+1)))
         {
            my_lcd.Set_Addr_Window(x, y, x+24-1, y+24-1);
            for(j=0;j<72;j++)
            {
               for(i = 0;i<8;i++)
               {
                  if(mode) //叠加模式
                  {
                    if(pgm_read_byte(&tfont24[k].Msk[j])&(0x80>>i))
                    {
                        my_lcd.Set_Draw_color(fc);
                        my_lcd.Draw_Pixel(x+((j*8+i)%24),y+((j*8+i)/24));
                     }
                  //   x++;
                  //   if((x-x0)==32)
                  //   {
                  //      x = x0;
                  //      y++;
                  //   }
                  }
                  else   //非叠加模式
                  {
                    if(pgm_read_byte(&tfont24[k].Msk[j])&(0x80>>i))
                    {
                         color = fc;
                     }
                     else
                     {
                        color = bc;
                     }
                     my_lcd.Push_Any_Color(&color, 1, first, 0);
                     first = false;
                  }
               }
            }
      }
    }
}

void show_32font(uint16_t x, uint16_t y,uint16_t fc, uint16_t bc,uint8_t *str,uint8_t mode)
{
    uint16_t i,j,k,c_num,color;
    boolean first = true;
    c_num = sizeof(tfont32)/sizeof(typFNT_GB32);
    for(k=0;k<c_num;k++)
    {
         if((pgm_read_byte(&tfont32[k].Index[0])==*str) && (pgm_read_byte(&tfont32[k].Index[1])==*(str+1)))
         {
            my_lcd.Set_Addr_Window(x, y, x+32-1, y+32-1);
            for(j=0;j<128;j++)
            {
               for(i = 0;i<8;i++)
               {
                  if(mode) //叠加模式
                  {
                    if(pgm_read_byte(&tfont32[k].Msk[j])&(0x80>>i))
                    {
                        my_lcd.Set_Draw_color(fc);
                        my_lcd.Draw_Pixel(x+((j*8+i)%32),y+((j*8+i)/32));
                     }
                   //  x++;
                  //   if((x-x0)==32)
                   //  {
                  //      x = x0;
                  //      y++;
                   //  }
                  }
                  else   //非叠加模式
                  {
                    if(pgm_read_byte(&tfont32[k].Msk[j])&(0x80>>i))
                    {
                         color = fc;
                     }
                     else
                     {
                        color = bc;
                     }
                    my_lcd.Push_Any_Color(&color, 1, first, 0);
                    first = false;
                  }
               }
            }
      }
    }
}

void show_chinese(uint16_t x, uint16_t y, uint16_t fc, uint16_t bc, uint8_t *str,uint16_t csize,uint8_t mode)
{
    int i = 0;
    if(x>(my_lcd.Get_Display_Width()-csize)||y>(my_lcd.Get_Display_Height()-csize))
      {
        return;
      }
    while(*str!='\0')
    {
  //      i += 5;
  //      my_lcd.Draw_Fast_VLine(i, 10, 100);
       if(csize==32)
       {
          show_32font(x, y,fc, bc,str,mode);
       }
      else if(csize==24)
      {
          show_24font(x, y,fc, bc,str,mode);
      }
      else
      {
          show_16font(x, y,fc, bc,str,mode);
      }
      str+=3;
      x+=csize;
    }
}

void show_chinese_test(void)
{
    uint16_t i;
     my_lcd.Set_Rotation(1);
     show_chinese(0, 10,RED,BLACK,"欢迎您",16,1);
     show_chinese(0, 26,RED,BLACK,"欢迎您",24,1);
     show_chinese(0, 50,RED,BLACK,"欢迎您",32,1);
     show_chinese(0, 82,GREEN,BLACK,"欢迎您",16,1);
     show_chinese(0, 98,GREEN,BLACK,"欢迎您",24,1);
     show_chinese(0, 122,GREEN,BLACK,"欢迎您",32,1);
     show_chinese(0, 154,BLUE,BLACK,"欢迎您",16,1);
     show_chinese(0, 170,BLUE,BLACK,"欢迎您",24,1);
     show_chinese(0, 194,BLUE,BLACK,"欢迎您",32,1);
     for (i = 1; i <= my_lcd.Get_Display_Width(); i++)
     {
         my_lcd.Vert_Scroll(0, my_lcd.Get_Display_Width(), i);
         delay(10);
     }
     delay(2000);
     my_lcd.Fill_Screen(BLACK);
     show_chinese(0, 10,RED,WHITE,"欢迎您",16,0);
     show_chinese(0, 26,RED,WHITE,"欢迎您",24,0);
     show_chinese(0, 50,RED,WHITE,"欢迎您",32,0);
     show_chinese(0, 82,GREEN,WHITE,"欢迎您",16,0);
     show_chinese(0, 98,GREEN,WHITE,"欢迎您",24,0);
     show_chinese(0, 122,GREEN,WHITE,"欢迎您",32,0);
     show_chinese(0, 154,BLUE,WHITE,"欢迎您",16,0);
     show_chinese(0, 170,BLUE,WHITE,"欢迎您",24,0);
     show_chinese(0, 194,BLUE,WHITE,"欢迎您",32,0);
}

void show_pic(void)
{
    int i;
    my_lcd.Set_Addr_Window(my_lcd.Get_Display_Width()-40-40, 20, my_lcd.Get_Display_Width()-40-1, 59);
    my_lcd.Push_Any_Color(penguin_pic, 1600, 1, 1);
 }

void windowScroll(int16_t x, int16_t y, int16_t wid, int16_t ht, int16_t dx, int16_t dy, uint16_t *buf)
{
    if (dx)
    {
      for (int16_t row = 0; row < ht; row++)
      {
            my_lcd.Read_GRAM(x, y + row, buf,wid, 1);
            my_lcd.Set_Addr_Window(x, y + row, x + wid - 1, y + row);
            my_lcd.Push_Any_Color(buf + dx, wid - dx, 1,0);
            my_lcd.Push_Any_Color(buf + 0, dx, 0,0);
        }
    }
    if (dy)
    {
      for (int16_t col = 0; col < wid; col++)
      {
            my_lcd.Read_GRAM(x + col, y, buf,1, ht);
            my_lcd.Set_Addr_Window(x + col, y, x + col, y + ht - 1);
            my_lcd.Push_Any_Color(buf + dy, ht - dy, 1,0);
            my_lcd.Push_Any_Color(buf + 0, dy, 0,0);
      }
    }
}

void show_string(uint8_t *str,int16_t x,int16_t y,uint8_t csize,uint16_t fc, uint16_t bc,boolean mode)
{
    my_lcd.Set_Text_Mode(mode);
    my_lcd.Set_Text_Size(csize);
    my_lcd.Set_Text_colour(fc);
    my_lcd.Set_Text_Back_colour(bc);
    my_lcd.Print_String(str,x,y);
}

void color_test()
{
  int n,i;
  int cnum = sizeof(color_mask)/sizeof(uint16_t);
  for(i=0;i<cnum;i++)
  {
    for(n=0;n<32;n++)
    {
      my_lcd.Set_Draw_color(n*8, n*8, n*8);
      my_lcd.Set_Draw_color(my_lcd.Get_Draw_color()&color_mask[i]);
      my_lcd.Fill_Rectangle(n*my_lcd.Get_Display_Width()/32,(my_lcd.Get_Display_Height()/cnum)*i,(n+1)*my_lcd.Get_Display_Width()/32,(my_lcd.Get_Display_Height()/cnum)*(i+1));
     }
     show_string(color_name[i],0,((my_lcd.Get_Display_Height()/cnum)-16)/2+(my_lcd.Get_Display_Height()/cnum)*i,2,color_mask[i], BLACK,1);
  }
  delay(1000);
}

void text_test(void)
{
    show_string("Hello World!",0,0,1,RED, BLACK,0);
    my_lcd.Set_Text_colour(YELLOW);
    my_lcd.Set_Text_Size(2);
    my_lcd.Print_Number_Float(01234.56789, 4, 0, 8, '.', 0, ' ');
    show_string("ABCDEF123456",0,24,3,BLUE, BLACK,0);
    show_string("Good",0,56,5,GREEN, BLACK,0);
    show_string("By utilizing breath",0,96,2,GREEN, BLACK,0);
    show_string("we soften our experiences.",0,112,1,GREEN, BLACK,0);
    show_string("If we dam them up,",0,120,1,GREEN, BLACK,0);
    show_string("our lives will stagnate,",0,128,1,GREEN, BLACK,0);
    show_string("but we keep them flowing,",0,136,1,GREEN, BLACK,0);
    show_string("we allow more newness",0,144,1,GREEN, BLACK,0);
    show_string("and greater experiences",0,152,1,GREEN, BLACK,0);
    show_string("to blossom.Yes OK",0,160,1,GREEN, BLACK,0);
}

void setup()
{
  my_lcd.Init_LCD();
  my_lcd.Fill_Screen(BLACK);
 // show_chinese_test();
 // show_pic();
}

void loop()
{
    uint16_t max_scroll,rotation,i,n;
    my_lcd.Set_Rotation(0);
    uint16_t scrollbuf[my_lcd.Get_Display_Height()];
    show_chinese_test();
    delay(500);
    for(rotation = 0;rotation<4;rotation++)
    {
        my_lcd.Set_Rotation(rotation);
        my_lcd.Fill_Screen(BLACK);
        //text
        color_test();
        my_lcd.Fill_Screen(BLACK);
        delay(1000);
        text_test();
        delay(1000);
        for(n=0;n<32;n++)
        {
          my_lcd.Set_Draw_color(n*8, n*8, n*8);
          my_lcd.Set_Draw_color(my_lcd.Get_Draw_color()&color_mask[rotation]);
          my_lcd.Fill_Rectangle(n*my_lcd.Get_Display_Width()/32,48,(n+1)*my_lcd.Get_Display_Width()/32,112);
        }
        show_string("COLOR TESTING",50,72,2,color_mask[rotation+1], BLACK,1);
        show_string(aspect_name[rotation],0,184,2,WHITE, BLACK,0);
        show_pic();
        show_string("VERTICAL SCROLL UP",0,168,2,YELLOW, BLACK,0);
        if(my_lcd.Get_Rotation()&1)
        {
            max_scroll = my_lcd.Get_Display_Width();
         }
         else
         {
            max_scroll = my_lcd.Get_Display_Height();
         }
         for(i=1;i<=max_scroll;i++)
         {
            my_lcd.Vert_Scroll(0, max_scroll, i);
            delay(10);
          }
          my_lcd.Vert_Scroll(0, max_scroll, 0);
          show_string("VERTICAL SCROLL DN",0,168,2,GREEN, BLACK,0);
         for(i=1;i<=max_scroll;i++)
         {
            my_lcd.Vert_Scroll(0, max_scroll, 0-i);
            delay(10);
          }
          delay(1000);
          my_lcd.Vert_Scroll(0, max_scroll, 0);
         if(!(rotation&1))
         {
             show_string("ONLY THE COLOR BAND",0,200,2,BLUE, BLACK,0);
             for(i=1;i<=64;i++)
            {
              my_lcd.Vert_Scroll(48, 64, i);
              delay(20);
            }
            delay(1000);
            my_lcd.Vert_Scroll(0, max_scroll, 0);
         }
         show_string("SOFTWARE SCROLL",0,216,2,YELLOW, BLACK,0);
        // for (int16_t i = my_lcd.Get_Display_Width(), dx = 4, dy = 0; i > 0; i -= dx)
        //{
        //     windowScroll(0, 216, my_lcd.Get_Display_Width(), 16, dx, dy, scrollbuf);
        //}
         delay(3000);
     }

    my_lcd.Invert_Display(true);
    delay(3000);
    my_lcd.Invert_Display(false);
    my_lcd.Fill_Screen(BLACK);
}



[Zext]

Nie deklarujesz

#define TFT_MISO 12
#define TFT_MOSI 11
#define TFT_CLK 13

Poświęciłem ILI miesiąc żeby go rozgryźć.

Kondensator na linii RST jest ważny, bez tego nie ma szans, ten na zasilaniu mniej, ale być powinien.

Przerobiłem kilka sposobów podłączeń, wiele bibliotek aby ruszył nie ma większego znaczenia jaka.

Powodzenia.

ps, Na filmikach z YT magikom zawsze ruszał po podpięciu kilku kabelków...prawdaż, może dlatego że oryginały, nie chińczyk.

Ja do swojego musiałem podejść z dużą dozą cierpliwości.

[farmaceuta]

Ta biblioteka której użyłeś wcześniej czyli TFT, obsługuje chyba tylko st7735... więc dlatego chyba nie działało...

[Egzekutor27]

1 godzinę temu, farmaceuta napisał:

Ta biblioteka której użyłeś wcześniej czyli TFT, obsługuje chyba tylko st7735... więc dlatego chyba nie działało...

Owszem. Dlatego ruszyło na Lcdwiki



[Egzekutor27]

Witajcie ponownie.

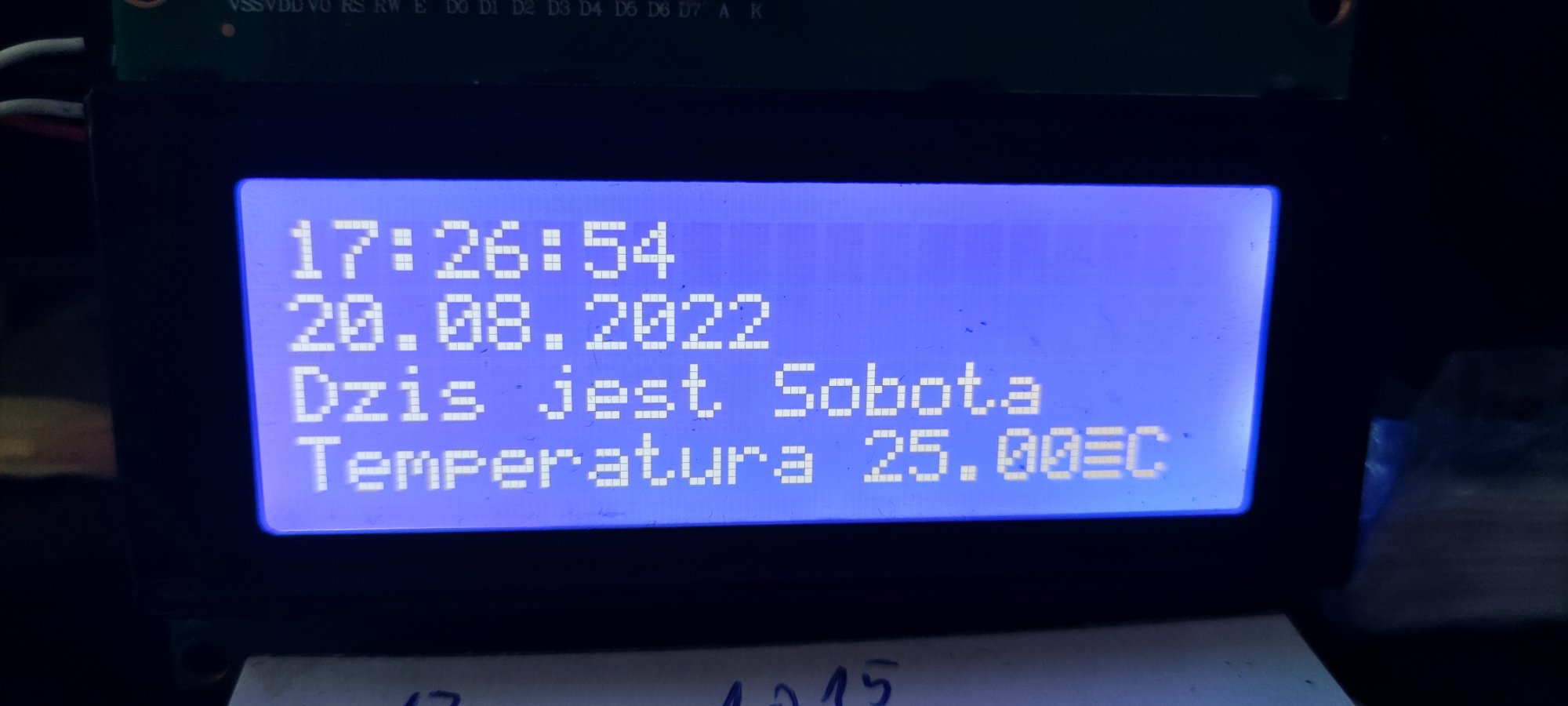

Chciałbym to co na foto 1, przenieść na TFT. Za pomocą oczywiście biblioteki Lcdwiki.  Może że mi ktoś podesłać kod. Chyba, że ktoś ma podobny zegarek z temperaturą na takim wyświetlaczu TFT i Lcdwiki ? Proszę o pomoc

[farmaceuta]

33 minuty temu, Egzekutor27 napisał:

Witajcie ponownie.

Chciałbym to co na foto 1, przenieść na TFT. Za pomocą oczywiście biblioteki Lcdwiki.  Może że mi ktoś podesłać kod. Chyba, że ktoś ma podobny zegarek z temperaturą na takim wyświetlaczu TFT i Lcdwiki ? Proszę o pomoc

No to jak masz jakieś example w tej bibliotece to tylko ustawiasz kursor, kolor i to co chcesz wyświetlić...to naprawdę nic skomplikowanego..

[Egzekutor27]

Dlaczego biblioteki Adafruit nie obsługują tego wyświetlacza ? Jest tyle projektów na tej bibliotece, a LCD tego nie rusza.

[ethanak]

45 minut temu, Egzekutor27 napisał:

Dlaczego biblioteki Adafruit nie obsługują tego wyświetlacza ?

Zgłoś pretensje do Adafruita.

BTW ktoś już to zrobił: https://github.com/jaretburkett/ILI9488

Współpracuje podobno z Adafruit GFX. Tylko przeczytaj co autor ma do powiedzenia... może dlatego Adafruity nie chcą się w to bawić?
