Witajcie. Czy którys z szanownych kolegów miał możliwość lub posiada podłączony wyświetlacz TFT ( no touch ) 3,5" do Arduino UNO ?

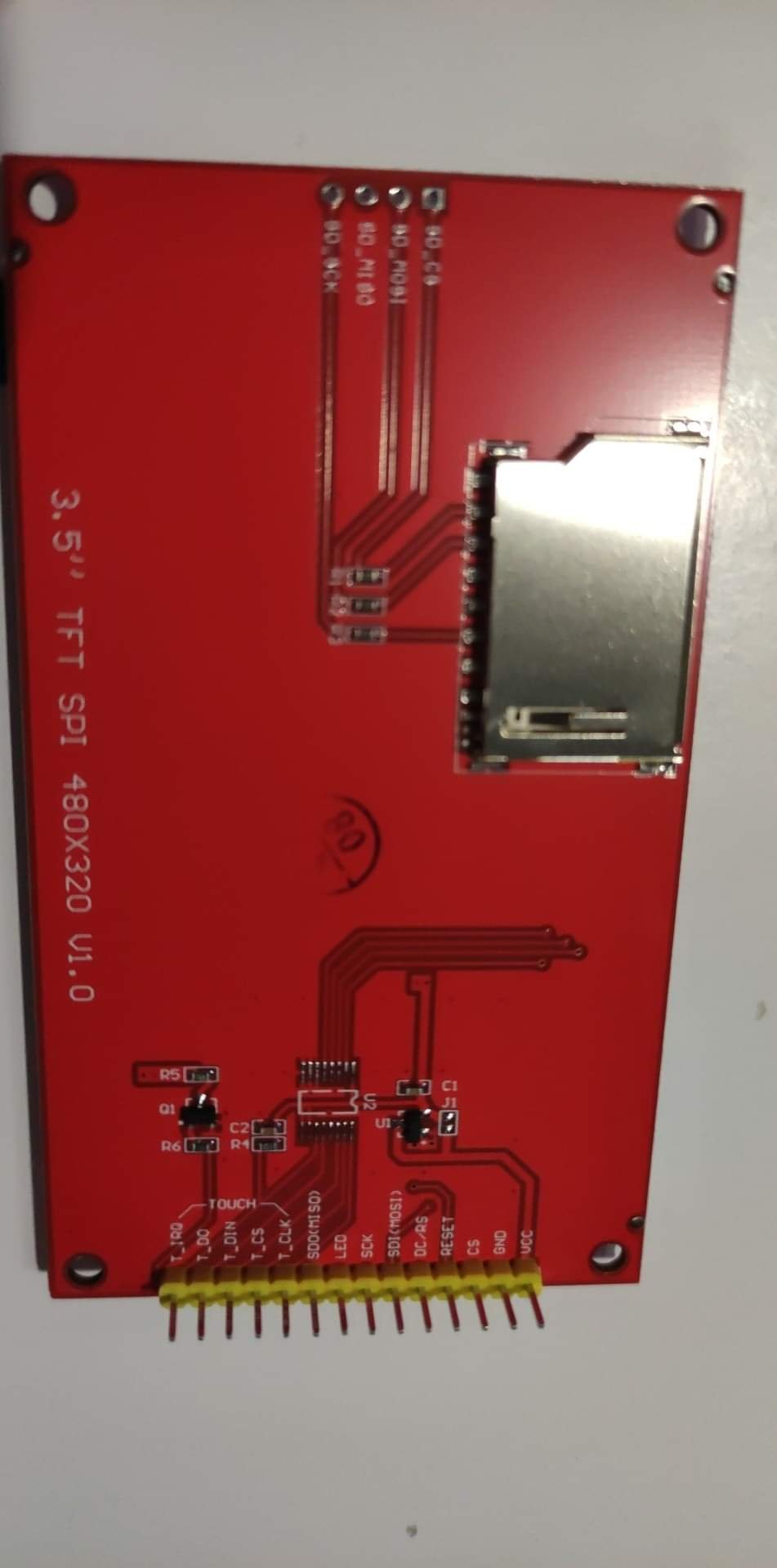

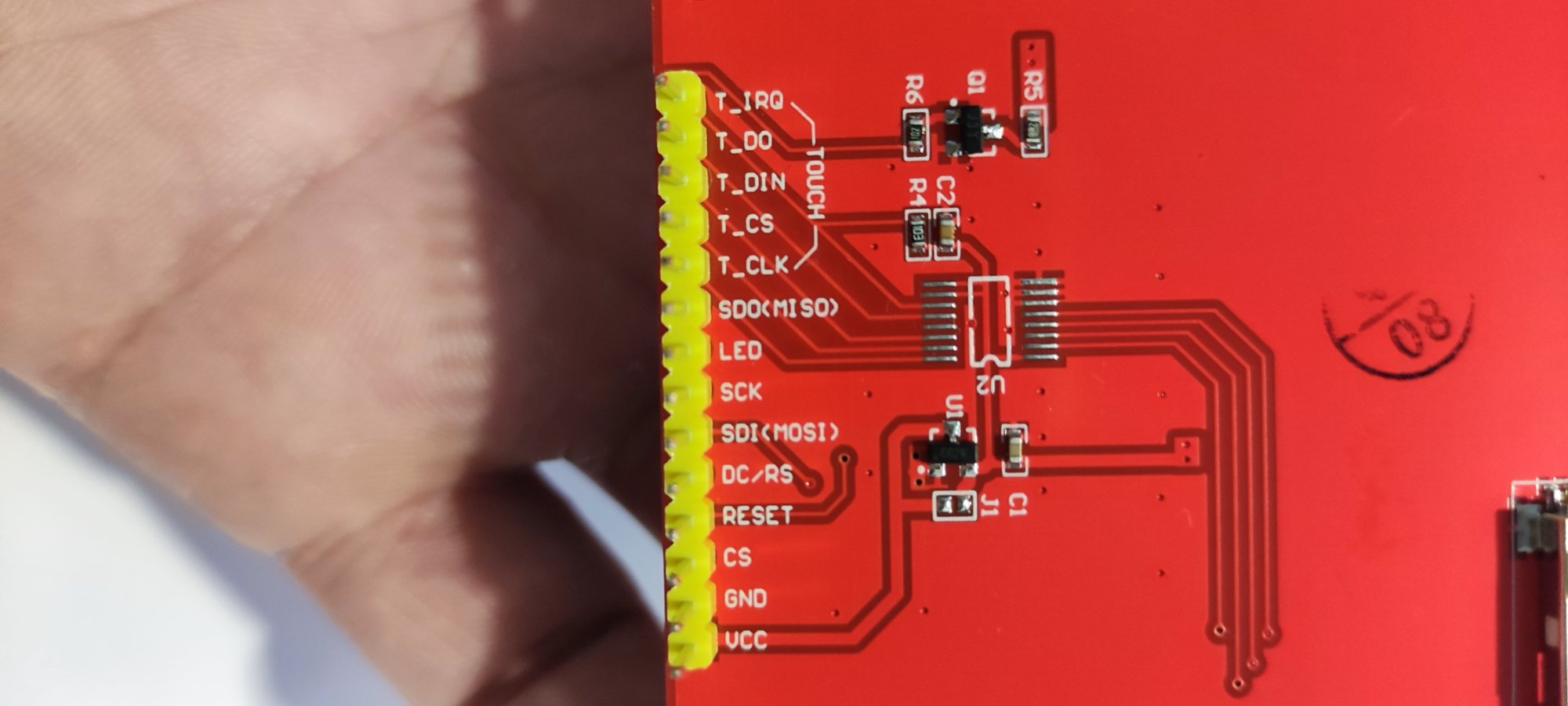

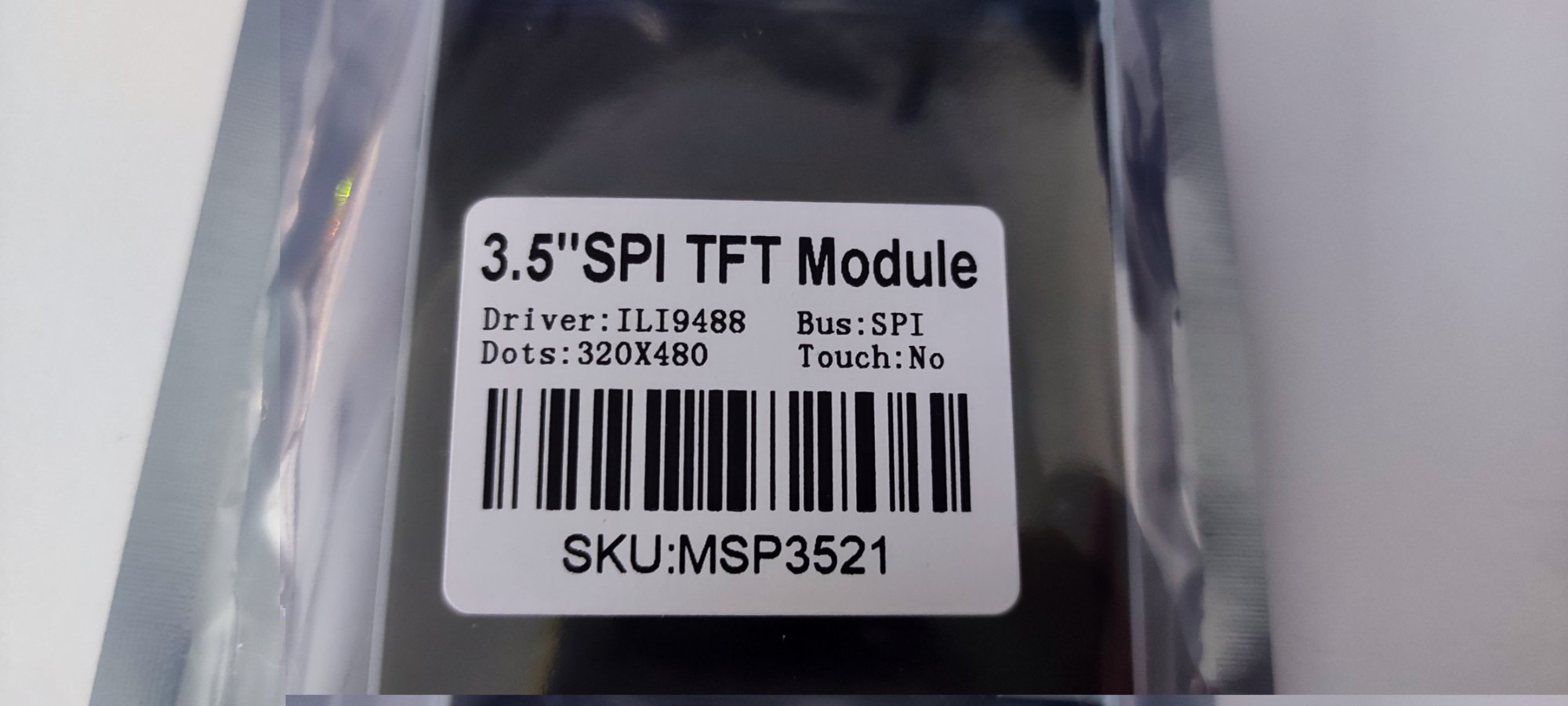

Brak mi koncepcji , pomysłów, i brak słów na podłączenie, baa a tym bardziej na uruchomienie tego. Zainstalowanych bibliotek jest masa, zwłaszcza ILI9488, zakup u chinoli za 30 zł. Co strona WWW to różne rodzaje podłączeń. Foto dla oka 🙂 Proszę o pomoc. Aha , nic nie wyświetla po podłączeniu prócz podświetlenia na biało. w/g co niektórych stron.



Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Na sucho to jedynie tutaj. Za 3 dyszki z przesyłką? Kiedy kupowany? Jestem ciekaw jakości, to ponoć 262K kolorów, 18-bitów. Ale to jak się uda odpalić 😄 Chcoviaż ja zastanawiam się na ILI9481, też 3,5" 480x320 ale bez płytki i na 8 bitów. Pytam o jakość, bo jedyny 1,44 wyświetlacz jaki miałem, to odklejał się od podstawki i podświetlał dobrze tylko w rogu, wymiana bez problemu ale z drugim podobnie, choć trochę mniej. No kontrast, kąty, nasycenie itp. wiadomo, to nie wyświadcza od telefonu np. Jestem ciekaw jak w tym ILI9488 to wypada. A najlepiej to oryginał z fona by wziąć, kupić jakiś już rozpracowany dla "Arduino" model. Choć jedno "ale" - te wyświetlacze mogą już przeciekać - no 12 letni czy inny taki, z moich co miałem to po prostu czuć chemia już.

Edytowano przez matsobdev
Link do komentarza
Share on other sites

Kupiony na Ali. Koszt był ponad 50 zł. Ale w drogę ruszyły punkty, więc za około 30 zł się kupiło. Ja niestety nie mogę tego uruchomić. Mogę nawet komuś wysłać wyświetlacz aby rozpracował co i jak.

Link do komentarza
Share on other sites

Faktycznie ten wyświetlacz robi problem, ale działa.

1.  Na zasilaniu musi być kondensator 100uF tuż przy nóżkach.

2. Na linii res kondensatorek 4,7uF

3. Zasilanie układu 5V ale sygnały 3.3V czyli dzielnik z oporników

4. I taki nietypowy myk, w deklaracji podane

                   //define tft
#define TFT_DC 9
#define TFT_CS 10
#define TFT_RST 8
#define TFT_MISO 12
#define TFT_MOSI 11
#define TFT_CLK 13

 inicjacji

 Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

Spróbuj, miałem ten sam problem.

ps. wygląda identycznie jak mój, pewnie ten sam producent, tyle że masz wyższą rozdzielczość na swoim ILI.
