XOEE Napisano Wrzesień 7, 2022 Udostępnij Napisano Wrzesień 7, 2022 Szukam schematu przetwornicy 5V bez tranzystora, chce stworzyć mała prosta przetwornice bez wielkich radiatorów. Dzięki z góry. Link do komentarza Share on other sites More sharing options...
farmaceuta Wrzesień 7, 2022 Udostępnij Wrzesień 7, 2022 23 minuty temu, XOEE napisał: chce stworzyć mała prosta przetwornice bez wielkich radiatorów. A to nie lepiej kupić? Bo takich to jest cała masa i ich wymiary są naprawdę małe...a jeśli chcesz zrobić sam dla satysfakcji to lepiej bazować na gotowych uc bo z reguły potrzebują kilku elementów zewnętrznych i dławika, no i zazwyczaj będzie działać od strzała... Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Wrzesień 7, 2022 Udostępnij Wrzesień 7, 2022 29 minut temu, XOEE napisał: Szukam schematu przetwornicy 5V bez tranzystora Uhm... Tak się nie da. Przetwornicy bez tranzystora nie zrobisz... Jedyne co jest alternatywą to LDO, ale tam masz duże straty i nie nadaje się do dużych prądów. I zależy w którą stronę chcesz mieć przetwornicę - zwiększającą czy zmniejszającą napięcie. Link do komentarza Share on other sites More sharing options...

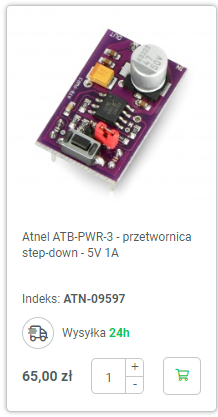

XOEE Wrzesień 7, 2022 Autor tematu Udostępnij Wrzesień 7, 2022 @H1M4W4R1 Chodzi mi o to był tam układ podobny jak na tej, podobno lepiej się sprawują niż tranzystory, może to też nazywa się tranzystor, nie wiem nie znam się. Ale chodzi mi o to aby był to schemat oparty o coś tego typu. Chodź chyba kupie i wymyśle inny sposób na zbudowanie czegoś samemu dla satysfakcji, jak masz jakiś pomysł dla kogoś kto troche siedzi w temacie (ale tak nie za głęboko) to możesz pisać. Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay

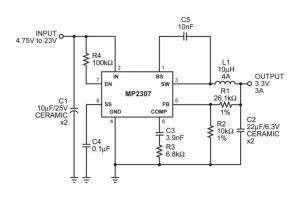

farmaceuta Wrzesień 7, 2022 Udostępnij Wrzesień 7, 2022 (edytowany) Np MP2307 (to popularne step down 360°) 2A wydajności... jest tego cała masa w necie... Edytowano Wrzesień 7, 2022 przez farmaceuta Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Wrzesień 7, 2022 Udostępnij Wrzesień 7, 2022 31 minut temu, XOEE napisał: Chodź chyba kupie i wymyśle inny sposób na zbudowanie czegoś samemu dla satysfakcji, jak masz jakiś pomysł dla kogoś kto troche siedzi w temacie (ale tak nie za głęboko) to możesz pisać. Ogólnie tak, ten układ to obudowa dla tranzystora i generatora PWM (wraz z pętlą zwrotną). (Taka wersja mini tego, co zwykle się buduje na płytce w laboratorium na uczelni). Układy to np. LM2596 https://lcsc.com/product-detail/DC-DC-Converters_Slkor-SLKORMICRO-Elec-LM2596S-ADJ_C2980822.html Przykładowy schemat masz w DataSheet tego układu. P.S. polecam pouczyć się chińskiego, przydaje się 1 Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 8, 2022 Udostępnij Wrzesień 8, 2022 @XOEE jeśli dopiero zaczynasz to samodzielne budowanie przetwornicy (na bacie samego układu scalonego) raczej nie ma sensu. Lepiej kupić gotowy moduł przetwornicy. Znajdziesz ich mnóstwo - od tanich chińczyków, po droższe, porządniejsze układy. Zerknij np. na ofertę POLOLU - oni są mocni akurat w tych tematach: https://www.pololu.com/category/131/step-down-voltage-regulators Link do komentarza Share on other sites More sharing options...
