Czy istnieje zamiennik do kondensatora: RJG 35V 63uF?


daniel_111

Pomocna odpowiedź

Witam, jestem początkującym w tym temacie wiec pytanie może wydać się dziwne..

Otóż na zasilaczu nagrywarki są wylane az trzy kondensatory: 6,3V 1200uF, 6,3V 330uF i właśnie ten "feralny" 35V 63uF. Piszę feralny gdyż nie mogę nigdzie znaleźć dokładnie takiego zas dwa pierwsze kupiłem bez trudu. I właśnie pytanie jak w temacie czy są "zamienniki" jeśli w ogóle można to tak nazwać czy można po prostu użyć kondensatora o większej pojemności/mocy?

Bardzo Bym prosił o porade co mogę w zamian wstawić zamiast tego kontestatora, ewentualnie gdzie kupić ten "feralny".

Pozdrawiam.

Link do komentarza
Share on other sites

58 minut temu, daniel_111 napisał:

I właśnie pytanie jak w temacie czy są "zamienniki" jeśli w ogóle można to tak nazwać czy można po prostu użyć kondensatora o większej pojemności/mocy?

Ogólnie wstawienie innego kondensatora jest jak najbardziej OK, ale pojemności nie zmieniasz (w przypadku dużej różnicy może spowodować nawet uszkodzenie obwodu, chociaż to skrajne przypadki).

Szukasz kondensatora o takiej samej (lub mocno zbliżonej) pojemności oraz takim samym lub większym napięciu. Dla przykładu zamiast 35V 63uF możesz użyć 63V 63uF (https://lcsc.com/product-detail/Aluminum-Electrolytic-Capacitors-Leaded_AISHI-Aihua-Group-ERJ1JM470E12OTG_C2990944.html).

Osobiście komponenty zwykle kupowałem z LCSC, ale obecnie dolar drogi 😞 Możesz poszukać gdzieś w EU.

A kondensatora nie możesz znaleźć, bo obecnie rzadko spotyka się takie we współczesnym sprzęcie elektronicznym.

Link do komentarza
Share on other sites

Dziękuje za szybką odpowiedź. Na allegro znalazłem o nieco większej pojemności i tym samym napięciu:

https://allegro.pl/oferta/audiofilski-nichicon-fg-100uf-63v-3-szt-655-10839795288    albo:

https://allegro.pl/oferta/kondensator-100uf-63v-8x12mm-105c-opak-100-szt-12510211406?bi_s=ads&bi_m=listing:desktop:query&bi_c=NDI2ZDZmZDMtNGZhOC00NGIxLTg5YjgtNThlZmQ0ZjczYWI5AA&bi_t=ape&referrer=proxy&emission_unit_id=650795cd-bdba-4f7b-991c-d6cf5e3b4b21

Będzie dobry? Ogólnie lepiej nie przesadzić z pojemnością czy napięciem?

Inne większe pojemności będa za duże, np. 220uF 63V?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

6 minut temu, daniel_111 napisał:

W gre nie wchodzą tez mniejsze pojemności ale te same napięcie, np 47uF 63V

Najlepiej jeżeli pojemność będzie w zakresie +/- 10% oryginalnej, więc tak między 55, a 75 uF. Napięcie kondensatora określa jego maksymalne napięcie pracy i z reguły nie ma większego wpływu na funkcjonowanie. Ważniejszy jest ESR, ale jeżeli to kondensator elektrolityczny i nie jest to audio to jest to również kwestia pomijalna.

Do zasilacza można spróbować wrzucić te 100uF, z reguły nie powinno sprawiać problemów, ale życie lubi zaskakiwać. Ze schematem byłoby łatwiej sprawdzić czy to dobre podejście, ale obstawiam, że to stary sprzęt i raczej schematu nie da się znaleźć.

Link do komentarza
Share on other sites

Czyli te 47 to trochę mało?🙄 Bo takie najczęściej są na allegro. Poszukam w innych sklepach. Co do schematów to i tak się na nich nie znam więc nie wiem czy by mi się przydał jednak spróbuję znaleźć

Link do komentarza
Share on other sites

55 minut temu, daniel_111 napisał:

Czyli te 47 to trochę mało?🙄 Bo takie najczęściej są na allegro. Poszukam w innych sklepach.

Po prostu szukaj tylko zadanej pojemności i sprawdzaj napięcie, tak znacznie wygodniej, poza tym wyszukiwarka allegro jest do bani i często wolę szukać google'm limitując wyniki do Allegro.

57 minut temu, daniel_111 napisał:

Mógłbyś jeszcze wyjaśnić co to jest ESR?

https://en.wikipedia.org/wiki/Equivalent_series_resistance

Ale tym raczej bym się nie przejmował na starcie, gdyż kondensatory elektrolityczne mają dość duży ESR, a im mniej tym (zwykle) lepiej. Jeszcze nie spotkałem się z PCB, gdzie zbyt mały ESR stanowiłby problem.

Link do komentarza
Share on other sites

(edytowany)

Ok, z szukaniem sobie poradzę, ale tak sobie pomyślałem, czy gdybym nie dostał odpowiedniej części (już nie tylko chodzi o kondensatory) to czy można by użyc taką część z innego urządzenie, oczywiście sprawną i o identycznych parametrach?🤔

Tak się sklada, ze plyta zasilająca jest uszkodzona? bo jak się lepiej przyjrzałem to się okazuje, ten aluminiowy element zaznaczany na zdjeciu ma nadpalenia na płycie, ale na innym zasilaczu jest identyczny, sprawny element (ma też te same oznaczenia pod tą śrubką tej upalonej cześci). Czy taki element  mozna podmieniać i innych urządzeń?

I jeszcze takie pytanie czy można użyć kontestatorów o większym napięciu i jaki byłby limit? 10-20% więcej?🙄 Nie byłoby to za duze?

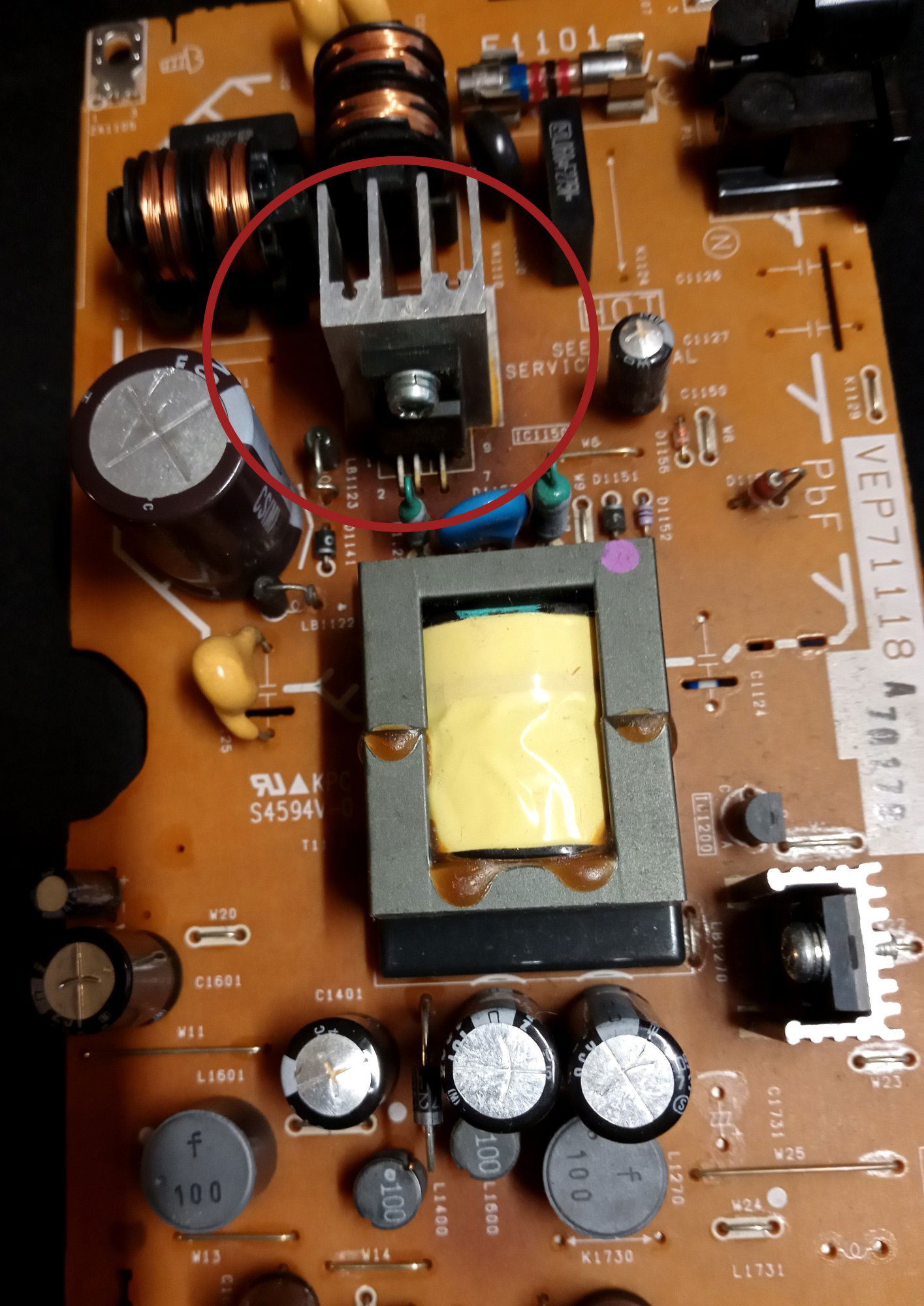

uszkodzonna plyta zasilacza.jpg
