Dzielnik napięcia dla urządzenia pracującego w 5V do Analog Read działającym do 3.3V


arek1996

Pomocna odpowiedź

Witam,

Jestem dość zielony jeśli chodzi o dobieranie rezystorów do dzielnika napięcia, a potrzebuje z urządzenia pracującego do 5V zmniejszyć proporcjonalnie napięcie do 3.3V. Zakładam że to będzie się proporcjonalnie rozkładać jeśli zrobię to w ten sposób? Czy trzeba użyć może jakiegoś konwertera stanów poziomów logicznych?

I jakie rezystory dobrać żeby napięcie spadło do 3.3V?

Link do komentarza
Share on other sites

26 minut temu, arek1996 napisał:

Zakładam że to będzie się proporcjonalnie rozkładać jeśli zrobię to w ten sposób

Powinno

26 minut temu, arek1996 napisał:

I jakie rezystory dobrać żeby napięcie spadło do 3.3V?

A czym mierzysz to 3.3V i jakie jest źródło napięcia 5V?  Bo dokładnie to raczej rezystorów nie dobierzesz. Albo jakiś precyzyjny potencjometr (np. 47k, ale to zależy od obu czynnikþów), albo po prostu rezystory 22k i 33k i skalibrować pomiar (napięcie będzie niższe, ok 3V).

  • Lubię! 1
Link do komentarza
Share on other sites

Musisz znać maksymalne mierzone napięcie oraz wydajność prądową mierzonego źródła.

Jeśli mierzone napięcie ma dużą rezystancje wewnętrzną to należy zastosować wtórnik - najlepiej na wzmacniaczu operacyjnym gdyż RW wejścia analogowego jest na poziomie 100k co może mieć wpływ na pomiar



Edytowano przez _LM_
  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)
19 godzin temu, ethanak napisał:

Powinno

A czym mierzysz to 3.3V i jakie jest źródło napięcia 5V?  Bo dokładnie to raczej rezystorów nie dobierzesz. Albo jakiś precyzyjny potencjometr (np. 47k, ale to zależy od obu czynnikþów), albo po prostu rezystory 22k i 33k i skalibrować pomiar (napięcie będzie niższe, ok 3V).

Mam taki czujniczek:
https://botland.com.pl/czujniki-gazow/3029-czujnik-tlenku-wegla-i-latwopalnych-gazow-mq-9-polprzewodnikowy-modul-niebieski-5904422359287.html
Podłączony pod ESP32, który na ADC ma z przedziału 0-3.3V na 12 bitach.
Czujnik wymaga 5V które dostarczam z VIN z ESP, który jest podpięty pod zasilacz 5V/2A przez mikro USB.


Na dokładnych danych mi nie zależy chciałbym, wystarczą dane "mniej więcej" dokładne. Po prostu chciałbym wiedzieć jeśli wzrośnie zdecydowanie bardziej niż zwykle i nie chciałbym uszkodzić ESP32



Edytowano przez arek1996
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

7 godzin temu, ethanak napisał:

No to tak jak pisałem - 22k do czujnika i 33k do gnd. ESP32 niespecjalnie dobrze mierzy napięcia powyżej 3V, użyteczny zakres to od 0.4 do 2.9 V mniej więcej.

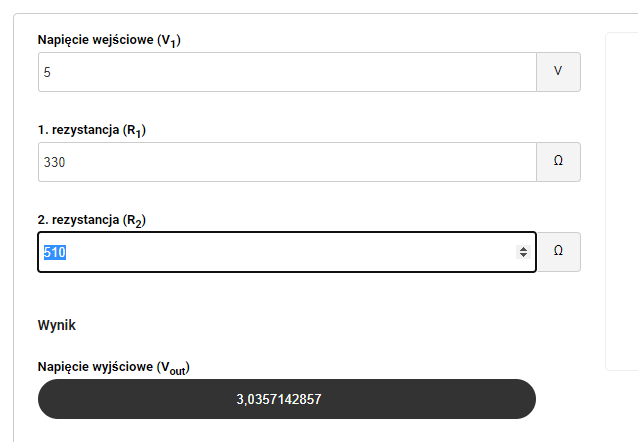

a dałoby się rezystory dobrać z tych? "10Ω、22Ω、 47Ω、100Ω、150Ω、200Ω、220Ω、270Ω、330Ω, 470Ω、510Ω、680Ω、1KΩ、2KΩ、2.2KΩ、3.3KΩ、4.7KΩ、5.1KΩ、6.8KΩ, 10KΩ、20KΩ、47KΩ、51KΩ、68KΩ、100KΩ、220KΩ、300KΩ、470KΩ、680KΩ、1MΩ" ?
