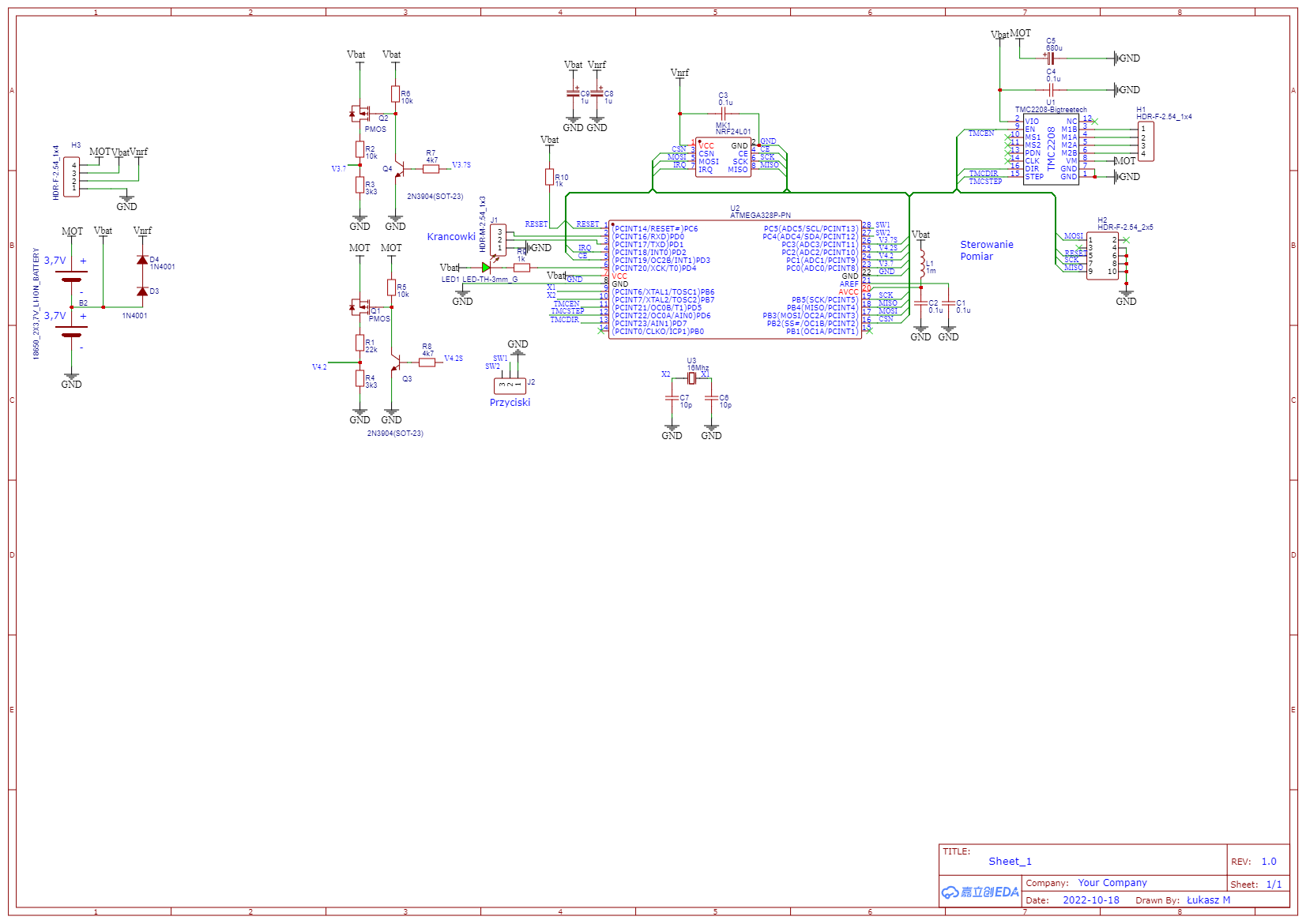

_LM_ Napisano Październik 21, 2022 Udostępnij Napisano Październik 21, 2022 (edytowany) W jaki sposób zmusić ten program aby część elementów znajdowała się na jednej PCB a część na drugiej. Oto przykładowy schemat: Chciałbym aby część z akumulatorkami (po lewej stronie schematu) znajdowała się na osobnej pcb Edytowano Październik 21, 2022 przez _LM_ Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Październik 21, 2022 Udostępnij Październik 21, 2022 (edytowany) 26 minut temu, _LM_ napisał: Chciałbym aby część z akumulatorkami (po lewej stronie schematu) znajdowała się na osobnej pcb AFAIK To tak nie działa 😛 Musisz zrobić albo dwa osobne projekty, albo zaprojektować płytkę jako łamaną. Edytowano Październik 21, 2022 przez H1M4W4R1 2 Cytuj Link do komentarza Share on other sites More sharing options...
Misiek_86 Październik 21, 2022 Udostępnij Październik 21, 2022 Jak masz obrys PCB zaznaczasz, CTRL+C CTRL+V i masz dwa 😉 chociaż tak nie powinno się robić, jak już lepiej Dać V-score do przełamania drugą płytkę, Bo też nie wiem czy pierwsze rozwiązanie z kopiowaniem w produkcji by przeszło. 1 Cytuj Link do komentarza Share on other sites More sharing options...
_LM_ Październik 21, 2022 Autor tematu Udostępnij Październik 21, 2022 Płytki w domu robię więc nie jestem ograniczony wymaganiami fabryki. No ok a w drugą stronę? Tj: z dwóch schematów na jedną pcb? Tak pytam bo akurat nie mam jak sprawdzić w tej chwili Cytuj Link do komentarza Share on other sites More sharing options...
