Jak został dobrany rezystor bazowy w tranzystorze w tym przekaźniku?

[Arick720]

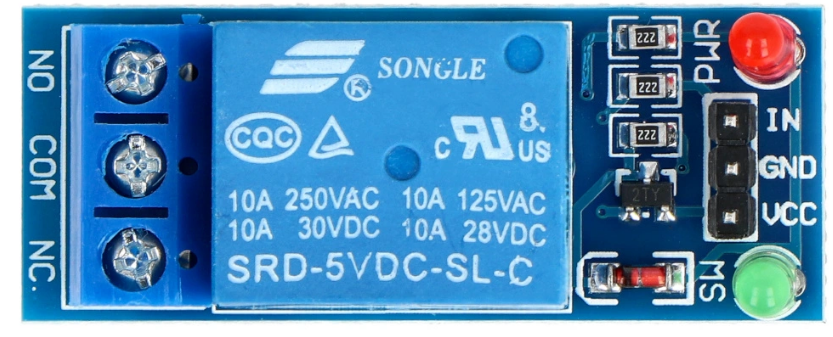

Czy rezystory zawarte w tym układzie są połączone równolegle? Wydaje mi się, że w użytym tranzystorze jest 2N4403 tylko w innej obudowie. Próbowałem z prawa Ohma dobrać rezystory, wyszło tyle co na zdjęciu. A w układzie są x3 2,2kOhm, a jeśli są równolegle to 700 Ohm.

https://botland.com.pl/przekazniki-przekazniki-arduino/8463-modul-przekaznika-1-kanal-styki-10a250vac-cewka-5v-5904422300517.html

Nie rozumiem skąd producent dobrał takie wartości.

[ethanak]

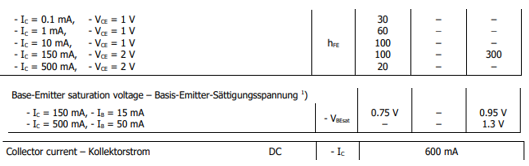

A skąd wziąleś 600mA, jeśli z dokumentacji wynika że jest poniżej 100?



[Arick720]

Maksymalny prąd kolektora, a on działa w nasyceniu.

[ethanak]

Czy jak kupujesz kilogram jabłek to musisz zjeść wszystkie od razu?

To że działa w nasyceniu oznacza, że będzie płynął prąd wynikający z prawa Ohma (rezystancja cewki, napięcie zasilania, napięcie nasycenia kolektor-emiter), a nie że nagle tranzystor sam z siebie wytworzy pół ampera.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Arick720]

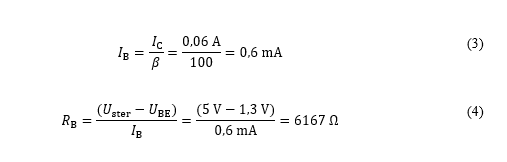

To wyjdzie z tego co wyliczyłem 60 mA, rezystancja cewki to 70 Ohm. Ale nadal nie rozumiem jak są dobrane te rezystory w układzie.

Edytowano Listopad 2, 2022 przez Arick720

[ethanak]

A jaki rezystor Ci wychodzi?



[Arick720]

Z tymi 60 mA teraz mi wyszedł

Jak Ube sie zmieni na 1V to wychodzi, ale z tego co teraz rozumiem to są one połączone w szereg?

Edytowano Listopad 2, 2022 przez Arick720

[ethanak]

Nie widząc schematu nie powiem, jak są połączone...

[Arick720]

Bo z tego to raczej się nic nie wywnioskuje?

[ethanak]

To raczej na schemat nie wygląda. A wywnioskować można wiele: np. to, że jak są dwie LEDy to i dwa rezystory do nich potrzebne. Ergo: dla tranzystora zostaje jeden.

[_LM_]

Te dwa dodatkowe rezystory zasilają LEDy. Wartość 2k2 w bazie tranzystora jest tak dobrana aby zapewnić poprawną pracę nawet przy mniejszych beta i niższych napięciach sterujących - nie zawsze to będzie 5V czasem może być 3.3V. Czasem pewnie skończą się chińczykom tranzystory 2TY (MMBT4403) i pewnie zastosują takie o niższej becie a układ będzie musiał dalej działać

[Arick720]

Da się to jakoś udowodnić wzorem?  Bo trochę nie rozumiem jak ta wartość 2k2 pomaga przy mniejszych betach i mniejszych napięciach sterujących

[_LM_]

10 minut temu, Arick720 napisał:

Da się to jakoś udowodnić wzorem?

Nawet tym samym który zaproponowałeś, podstaw sobie wartości: Uster = 3.3V i np: beta =60

[_LM_]

Chodzi o to aby był zapas dla różnych parametrów sterowania jak ewentualnych rozżutów tranzystorów jak i obciążenia.

[Arick720]

Rozumiem, wyszło 2300 Ohm. Czyli jakby zastosować większy rezystor to jak w w moich obliczeniach, to zmniejszamy ten rozrzut?
