Problem z zidentyfikowaniem pinów na przekaźniku("hk4100f")

[xTAgz_]

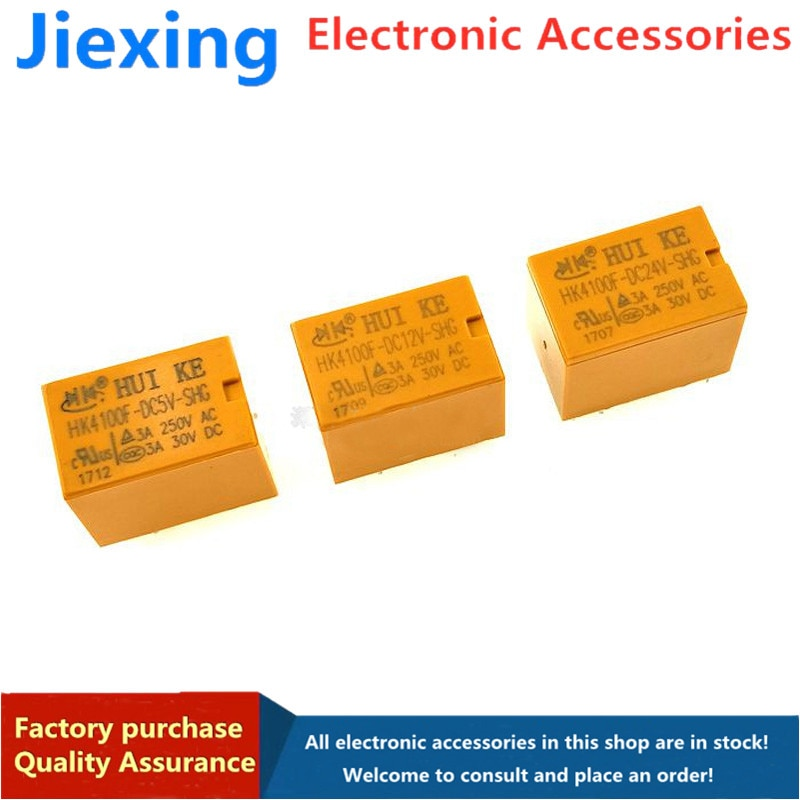

Jak w tytule nie wiem który pin to który model to "hk4100f" na 5v dc.

Jedyne co wiem o przekaźniku to informacje z obudowy.



[Treker (Damian Szymański)]

@xTAgz_ witam na forum  Pokaż zdjęcie tego przekaźnika od spodu to łatwiej będzie coś doradzić. Raczej wyprowadzenia ułożone są standardowo, ale przydałby się podgląd dolnej strony.

[ethanak]

1 godzinę temu, xTAgz_ napisał:

Jedyne co wiem o przekaźniku to informacje z obudowy.

A próbowałeś wpisać do gógiela "hk4100f"? Na pierwszym miejscu wyskakuje strona: https://abc-rc.pl/product-pol-12687-Przekaznik-12V-HK4100F-DC12V-SHG-Styki-250VAC-3A-30VDC-3A.html

@Treker A co ciekawe, wyprowadzenia są trochę nietypowe



[xTAgz_]

Dziękuje za odpowiedź.

W gógiela wpisywałem i nic przydatnego nie znalazłem.

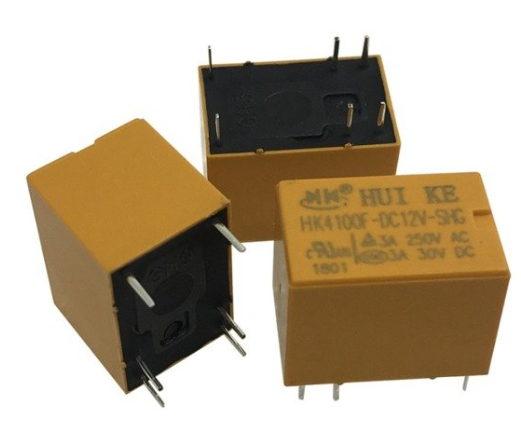

Jeśli chodzi o piny to wyglądają tak:



[xTAgz_]

Plus jeszcze jedno pytanie czy ten stabilizator:https://botland.com.pl/regulatory-napiecia/81-stabilizator-5v-l7805abv-tht-to220-5904422307202.html

może zastąpić ten:https://botland.com.pl/regulatory-napiecia/3092-stabilizator-5v-l7805cv-tht-to220-5szt-5904422307219.html

[matsobdev]

Jeśli nie potrzeba 1,5 A, tylko 1 (tak ideowo), to tak.

[Treker (Damian Szymański)]

16 godzin temu, xTAgz_ napisał:

W gógiela wpisywałem i nic przydatnego nie znalazłem.

@xTAgz_ kliknij w link, który wyżej wkleił Ci @ethanak - na tamtej stronie jest dokładny opis wyprowadzeń tego przekaźnika.

[xTAgz_]

Dziękuje za pomoc
