Stabilizator 6V 2A

[nes86]

Xweldog, muszę przyznać, że masz rację, chociaż działa ona przy tak małej różnicy napięć. Ta przetwornica była by genialnym rozwiązaniem gdyby dać trzy ogniwa czyli 11,1V i potencjometr do ustawiania napięcia.

[Xweldog]

"Musisz" - czyli, sprawiłem Ci zawód. No to może drugi....

Jak się spodziweasz reguować Uout jednym potencjometrem ? W jakim zakresie / stosunku / % Uin ?

[mog123]

Nie lepiej zastosować układ BEC(Battery elimination circuit)? Coś w ten deseń:

http://www.dealextreme.com/details.dx/sku.15149

[nes86]

Xweldog, tak, bardzo się zawiodłem.

Wstawiając potencjometr zamiast jeden z rezystorów, można regulować napięcie w zakresie od 1,23V do Vin - 1,5V

[Xweldog]

Jesteś pewien że LM2576 będzie tak chodzić ? Umieść schemat.

[OldSkull]

@Xweldog: moim zdaniem 10. strona noty Nationala: potencjometr zamiast R2 (albo zamiast R1 i R2). Rysunek dla LM2576-ADJ.

@Mog123: wydaje mi się, że drogo, lepiej: http://hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=10312 tylko, że to jest po prostu gotowa przetwornica właśnie na LM2576, tylko, że zasilanie musi mieć właśnie minimum 1.4-1.5V zapasu.

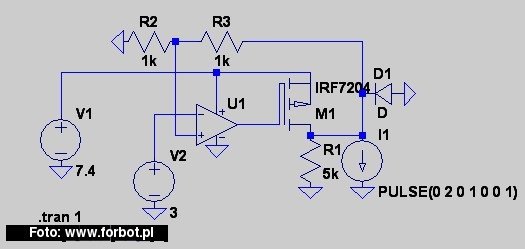

Na impulsowych będzie dość ciężko osiągnąć wymagany minimalny spadek: zawsze będzie o spadek napięcia na diodzie i cewce więcej niż dla stabilizatora LDO. Skoro to jest do silników, to jakość stabilizacji nie musi być super, tylko mniej więcej. Może coś takiego:

Największym problemem będzie dobranie odpowiedniego wzmacniacza, pracującego w tym zakresie napięć.

[Xweldog]

OldSkull, nie pytam o teorię bo ją znam tylko konkretny schemat. Schemat konkretnego układu na LM2576 który przy Uin 8V ( ew. 11 ) będzie dawał do 2A dla Uout od 1,23V do Uin - 1,5V. Sprawdzony schemat a nie moce twierdzenia" "sprawdzi się gienialnie" lub gdybanie "to powinno działać..."

Jak lubisz teoretyzować, znajdż jedną wartość indukcyjności z którą ten LM spełni wszystkie w/w założenia. Powodzenia.....

[OldSkull]

@xweldog: ale o co Ci chodzi? tak trudno zrozumieć regulowany dzielnik napięcia? jeśli działa na rezystorach (a działa), to rezystor+potencjometr też jeśli potencjometr będzie wystarczającej jakości (a nikt nie mówi o osiowym, może być zwykły mały).

[Xweldog]

Ciekawe ile razy trzeba powtórzyć to samo byś zrozumiał: twierdzenie "LM2576 można regulować Uout od 1,23V do Uin - 1,5V" jest nieprawdziwe.

Owszem, na tych dzielnika będzie jakaś regulacja ale "jakaś" a nie aż taka. Ludzie czytają to Forum także - nie wprowadzać ich w błąd.

[nes86]

Xweldog, wszystkie wzory i schematy masz podane w datasheecie (z którym najwyraźniej się nie zapoznałeś). Jak na razie to ty mówisz tylko, że to nie będzie działać, a nie podajesz powodu. Ja taki układ zbudowałem i działa. Nie rozumiem dlaczego miałby nie działać.

Kolejny raz mnie zawiodłeś

[Xweldog]

Nes86, ciekawe, co jeszcze wymyślisz...

Podaj mi choć jedno słowo w którym proszę o jakieś dane czy wzory. Natomiast zwracam się tylko i tylko o jedno - SCHEMAT z wartościami elementów, zwłaszcza indukcyjności, w którym LM2576 będzie prawidłowo chodzić od 1,23 do Uin - 1,5V z prądem 2A.

Przestudiowałem ją i przetestowałem praktycznie wiele lat temu. To nie jest np. analogowy LM317 który będzie chodził w w/w zakresie. Zobaczyłeś dzielnik i wg Ciebie wystarczy tam wstawić potencjometr ? Ciekawe, dlaczego nie wpadł na to np. National ? Może "oświeć" ich, że wystarczy potencjometr i 2576 będzie chodzić jak 317.

To czytają zainteresowani, przestań się kompromitować i wprowadzać Ich w błąd. Bo mnie Ci się nie uda.

[nes86]

Xweldog, zrozum, że nie da się wydusić z tego układu 2A i regulować napięcia powiedzmy od 15V do 1,23V. Można regulować napięcie wyjściowe, ale w pewnych zakresach (w zależności od dobranego L i C) wydajność prądowa układu będzie znikoma.

Treker chce tego użyć do zasilania silników linefollowera, a tak się składa, że ja akurat buduję robota o podobnych parametrach (te same silniki) i wiem czego potrzebuje. We wcześniejszym poście napisałem, że ja bym takiego robota zasilił z trzech ogniw li-pol a przetworniczką regulował napięcie w zakresie 6V-10V, większy zakres jest niepotrzebny i taki układ o wydajności prądowej około 2A (większa wydajność jest nie potrzebna) da się na tym układzie zbudować, ale ty i tak temu zaprzeczysz.

W żadnym poprzednim poście nie napisałem, że można regulować napięcie w pełnym zakresie przy pełnej wydajności prądowej, to był twój wymysł.

Dość mam tej bezsensownej dyskuji, to jest ostatni mój post w tym temacie

[Xweldog]

Very oczeiń doskonale o tym wiem od wielu lat. To nie ja tylko Ty w poprzenich postach wciskasz, że jednak można - to chcę, byś mi przedłożył takowy schemat. A teraz co ? Odwracasz kota ogonem, robisz za "nauczyciela" ? "zrozum, że nie da się wydusić z tego układu 2A i regulować napięcia powiedzmy od 15V do 1,23V" Człowieku, obudź się, ja to wiem od wielu lat. Poczytaj swe poprzednie wypowiedzi.

[Humble]

W sumie to nie wiem czy to taktowne odkopywać burzliwy temat, jednakże szkoda też robić nowy. Mam ukłąd LM350 i chciałbym przy jego pomocy uzyskać 6V 2A , przy zasilaniu z akumulatora żelowego 12V. Zrobiłem ukłąd tak jak w datasheecie "Figure 1." R1 -1kOm , R2-720 Om, lecz po podpięciu obciążenia napięcie spada do 2,8V i zasadniczo żaden silnik ruszyć nie chce. Ma ktoś może schemat jak podłączyć ten LM350 łacznie z wartościami poszczególnych elementów by uzyskać podane parametry ? O ile oczywiście się da.
