Problem z tcrt5000, prośba o pomoc

[SOYER]

1 godzinę temu, ethanak napisał:

Jak nie eliminuje? Liczony jest czas od ostatniego impulsu, czyli jak przyjdzie za wcześnie to co prawda inkrementacji licznika nie będzie, ale czas zostanie zapamiętany.



Dobra, znowu masz rację, załapałem. Trzeba tylko eksperymentalnie ten czas ustalić.

Jednak zacznę chyba od tego opornika na komparatorze, jeśli pomoże to super.

[SOYER]

Ok, mam LM393, to podwójny komparator.

Dwa pytania:

dlaczego podwójny?

do którego się wpiąć, do tego prawego czy lewego?

[_LM_]

4 minuty temu, SOYER napisał:

dlaczego podwójny?

bo taka obudowa 😉

4 minuty temu, SOYER napisał:

do którego się wpiąć, do tego prawego czy lewego?

Trudno powiedzieć jaki jest schemat tej pcb bo google dużo różnych wskazuje, ten rezystor wlutuj pomiędzy pin 1 i 3, jak znajdziesz schemat tej konkretnie twoje płyteczki to wtedy będę mógł dokładnie napisać

Edytowano Kwiecień 7, 2023 przez _LM_

[SOYER]

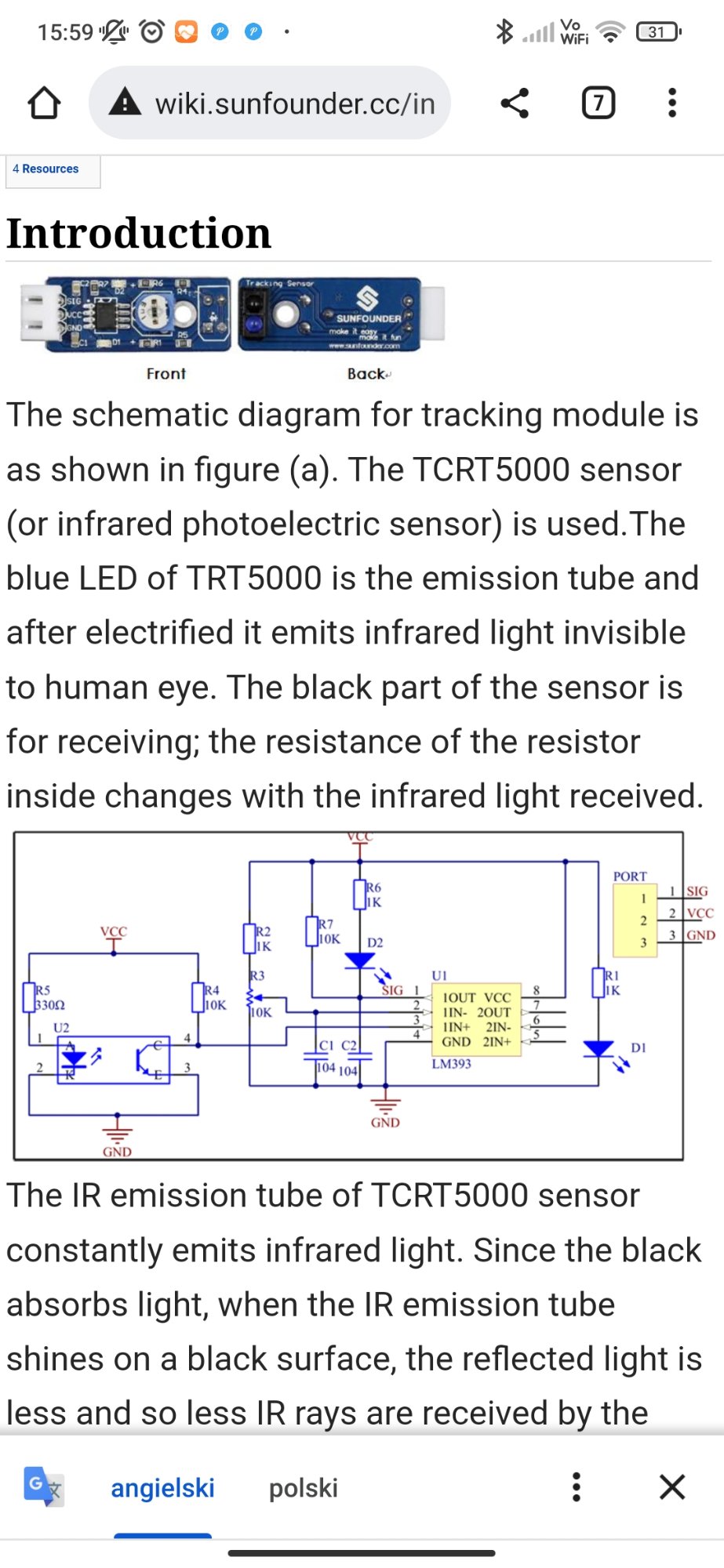

To chyba ten schemat, więc drugi komparator jest nieużywany?

Czyli wpinam się w komparator nr 1, t.j. ten po lewej na poprzednim zdjęciu, si?



[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[SOYER]

1 minutę temu, _LM_ napisał:

bo taka obudowa 😉

Trudno powiedzieć jaki jest schemat tej pcb bo google dużo różnych wskazuje, ten rezystor wlutuj pomiędzy pin 1 i 3

Dzięki za potwierdzenie👍🍻, 1MOm?

[_LM_]

3 minuty temu, SOYER napisał:

Dzięki za potwierdzenie👍🍻, 1MOm?

Tak JEDEN. Przeliterowałem jakby to nie było jasne 😛 możesz eksperymentować od 100k do 10M

[SOYER]

1MOm, żadnej poprawy.

Szukam 100kOm.

[_LM_]

Jeszcze taka dygresja, kitajce zamiast ładować tam niepotrzebne kondensatory na wejściach i równie niepotrzebne świecidełka LED mogli ten drugi komparator zużyć na źródło prądowe do zasilania IR i Fototranzystora, układ byłby bardziej stabilny a ilość elementów ta sama.

[SOYER]

100kOm, to samo, po precyzyjnym ustawieniu "na przejściu" dioda lekko świeci/bardzo szybko mruga(?) i wali impulsami aż miło.

Próbować z mniejszymi rezystorami?

[SOYER]

[SOYER]

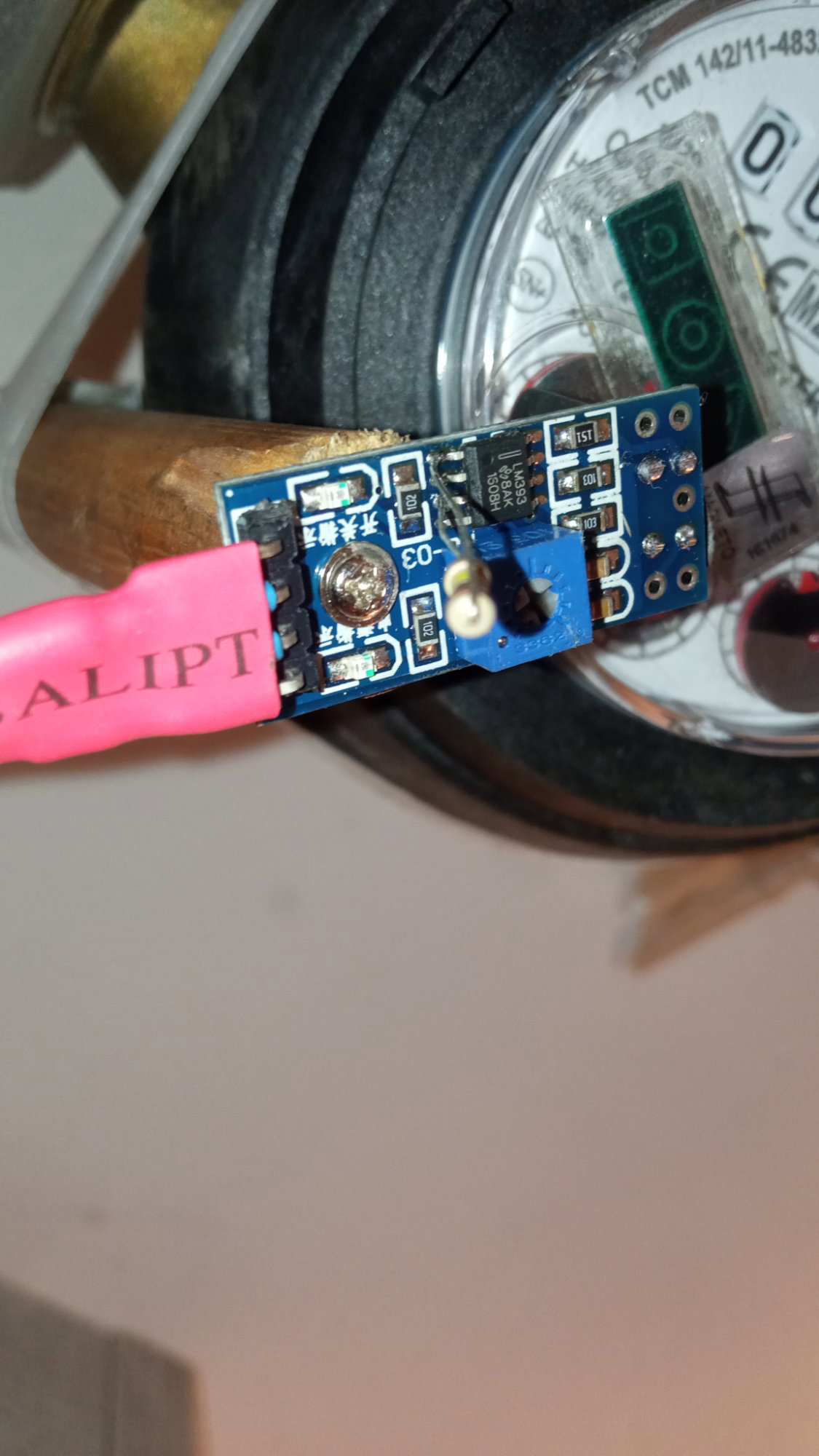

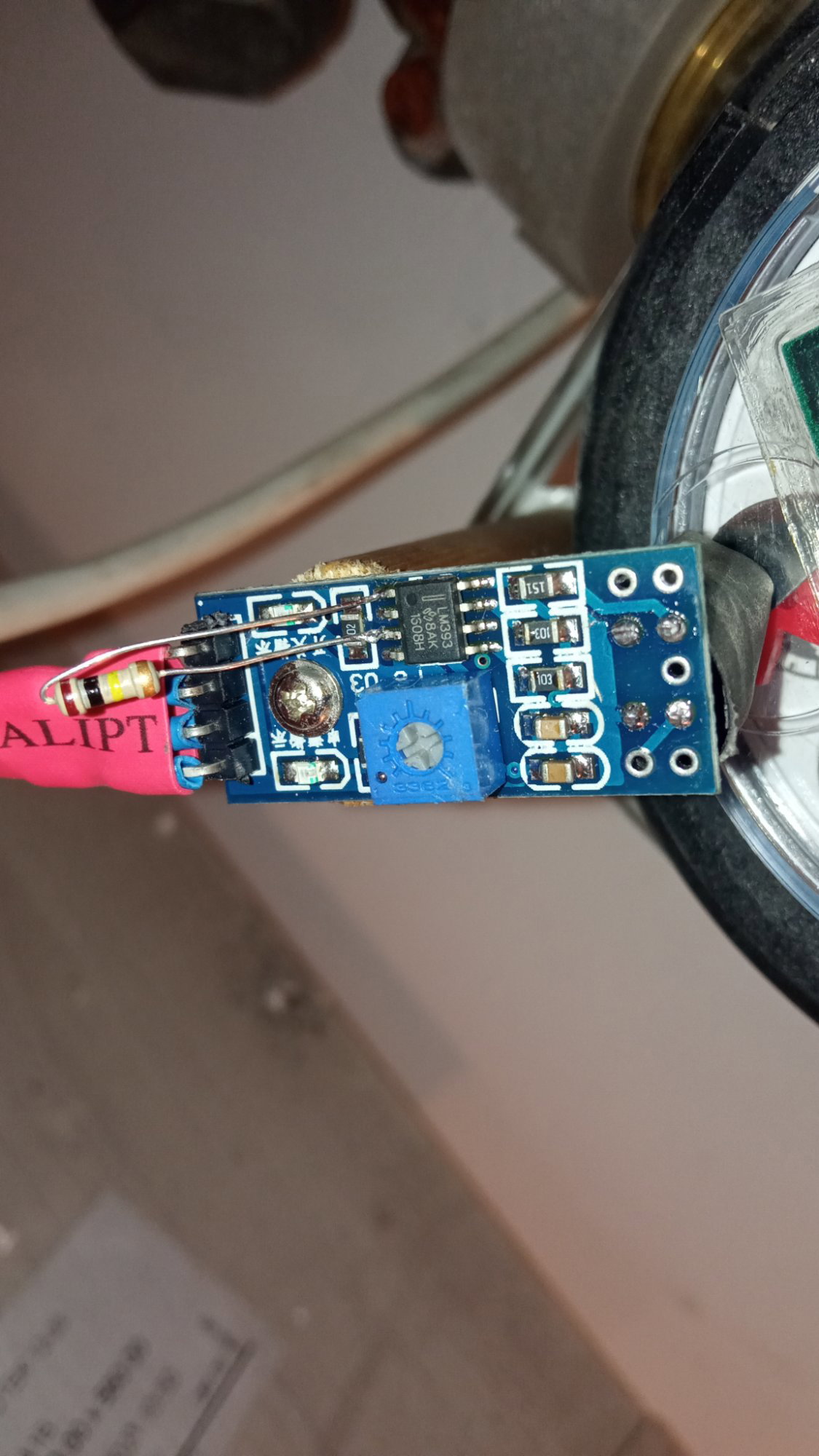

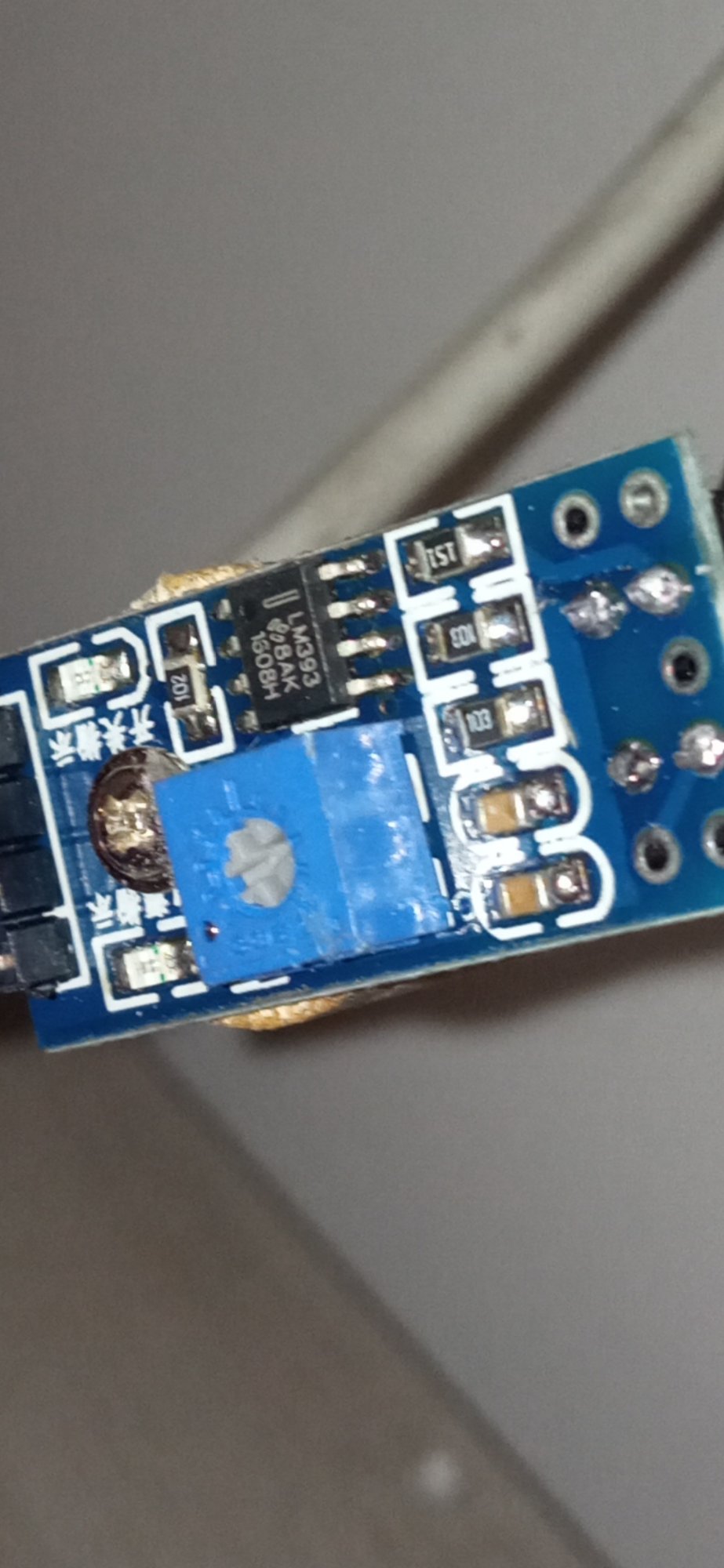

Jak tak patrzę na te zdjęcia to chyba nie te nóżki...
