Zestaw eletroniki - poziom pierwszy - prawo Kirchhoffa - miernik szaleje


Pomocna odpowiedź

Napisano

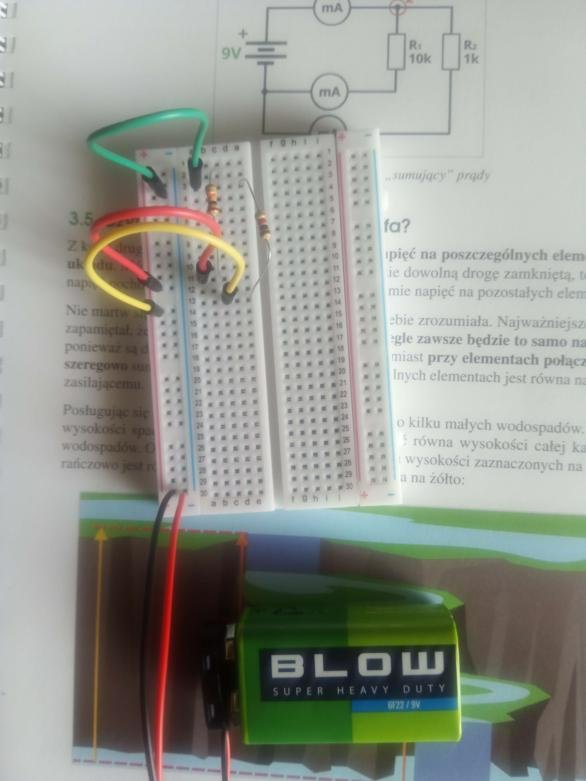

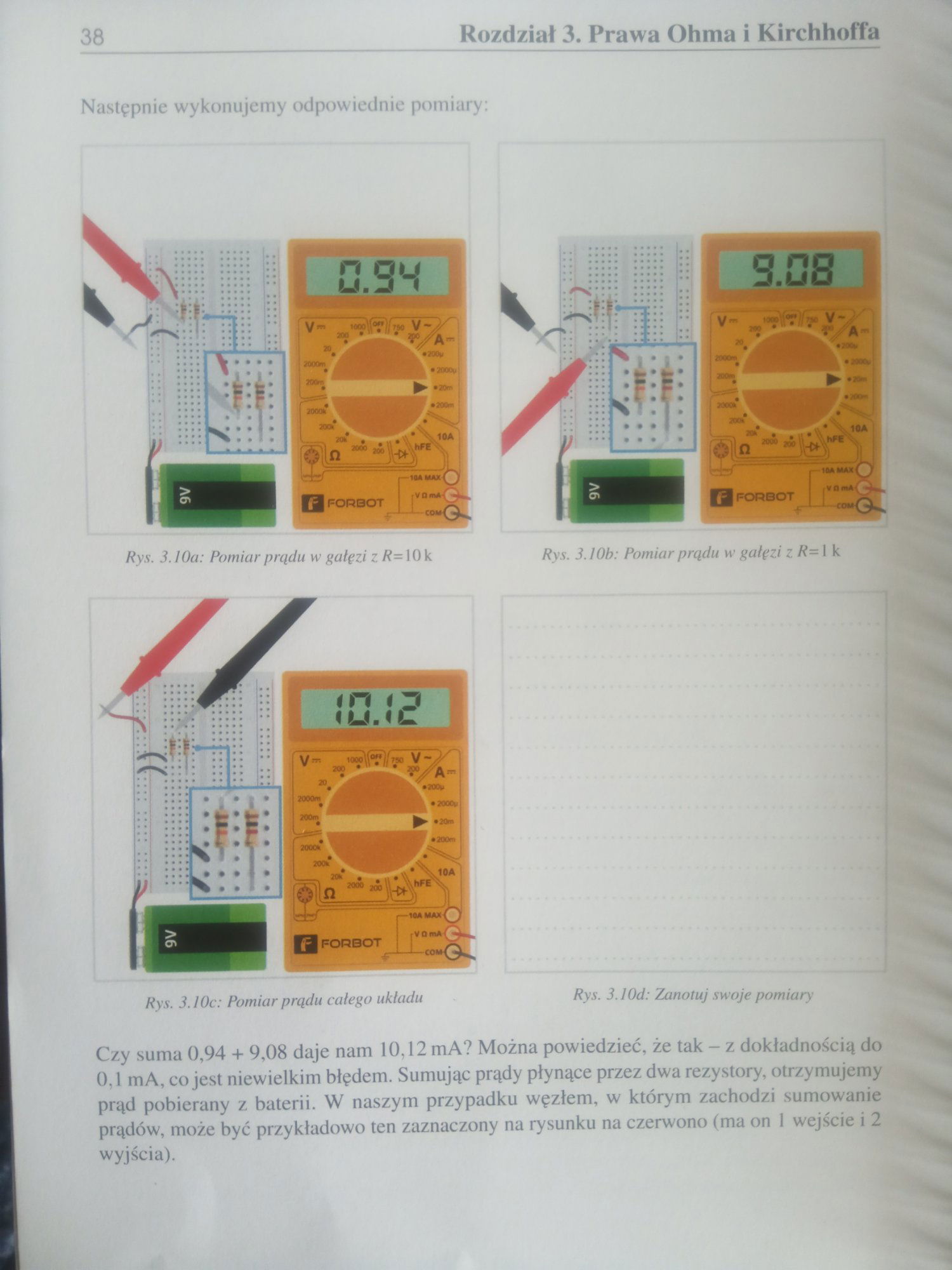

Witam. Nabyłem jakiś czas temu zestaw do nauki elektroniki dla poziomu I i II. W końcu mam trochę czasu, więc zacząłem się bawić. Niestety, napotkałem problemy już na samym początku. Otóż, po stworzeniu schematu jak na ilustracji próbuję zmierzyć natężenie prądu, jednak miernik szaleje. Niezależnie w którym z trzech miejsc wspomnianych w ćwiczeniu sprawdzam i czy zmieniam strony (czerwony i czarny drut z miernika lub na odwrót), nie daje się odczytać w żadnym miejscu żadnych wartości podobnych do tych z książki (ciężko w ogóle otrzymać jakiś stabilny wynik, bo cyferki na mierniku szaleją). Załączam ilustrację ćwiczenia, o które chodzi oraz to jak wygląda moja improwizacja.

Nie wiem czy to wina miernika czy może tego, że te elementy są małe i trudno jest utrzymać bez ruchu przyrząd. Dodam, że nic specjalnego z miernikiem (zakupionym także na stronie Forbot) nie robiłem. Czytałem, żeby samemu nic nie mierzyć innego niż jest pokazane w przykładach, bo można miernik zepsuć. Dla porównania zmierzyłem sam opór opornika i wyszedł taki, jaki powinien.

A tu wgrałem krótki filmik pokazujący jak wygląda sprawa z miernikiem: Prosiłbym o jakieś wskazówki czy to ja robię coś źle czy może któryś z użytych elementów szwankuje lub nieprawidłowo jest używany.
Pozdrawiam.




@Krzychun witam na forum 🙂 Wydaje mi się, że problem wynika z tego jak dotykasz przewodów miernikiem. Całość "lata w powietrzu" i połączenie nie jest pewne. Spróbuj ponowić pomiar dociskają przewody do blatu biurka lub książki. Przy tak małych prądach i zasilaniu z baterii możesz też przytrzymać przewody przy sondach palcami - nie powinno się tak robić, ale w takim układzie nic Ci się nie stanie. Daj znać, czy wtedy pomiar będzie stabilny 🙂

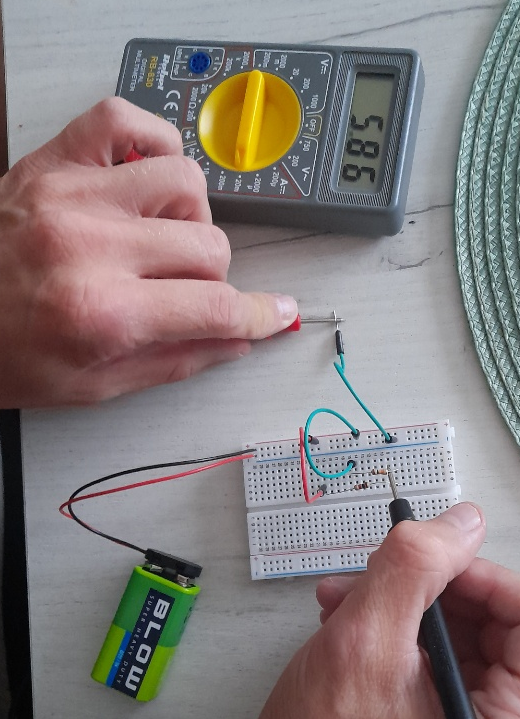

Witam. Ciut mi się przeciągnęło, ale już jestem. Rzeczywiście, jak przycisnę obwody do blatu, to miernik tak nie lata, jednak wartości i tak się zmieniają. Im dłużej dokonuję pomiaru, tym bardziej wynik schodzi w dół. I tak np. zaczął się od 5.3 do 4.8 (i pewnie dalej by się zmieniał, gdybym mierzył). I też każdy pomiar daje mi nieco inny wynik. Raz zaczyna od 5.8, innym razem od ponad 6. Do tego wartości z miernika nie są takie jak w książce. Załączam zdjęcie.
Zastanawiam się czy może jednak uszkodziłem miernik, ale nie jestem tego świadomy. Czy dałoby się to w jakiś łatwy sposób sprawdzić? A może ze zdjęcia widać, że coś innego robię źle?

Dziękuję i pozdrawiam.


@Krzychun to spróbuj jeszcze zrobić pomiar prądu bez używania płytki stykowej: jedną sondę miernika przyłącz wprost do baterii, drugą połącz z rezystorem np. 10k, a drugą końcówkę tego rezystora podłącz wprost do baterii. Czyli mniej więcej to co teraz próbujesz zrobić na płytce stykowej, ale bez niej 🙂

Ps. Znalazłem drugą płytkę stykową w zestawie do nauki techniki cyfrowej, ale podobnie nie działa - wartość pomiaru zupełnie inna niż w książce i wynik co około sekundę "leci" w dół i tak cały czas.

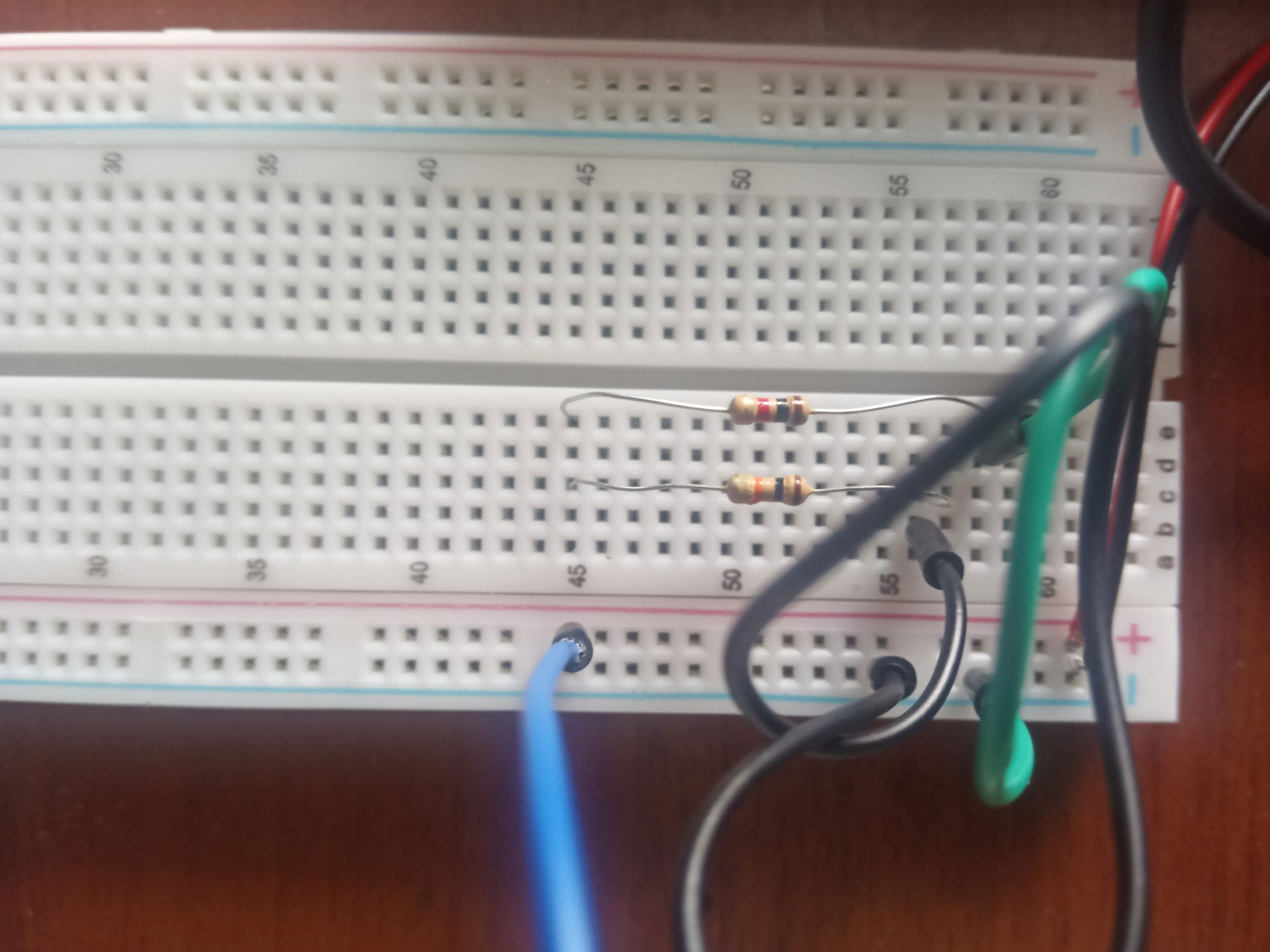

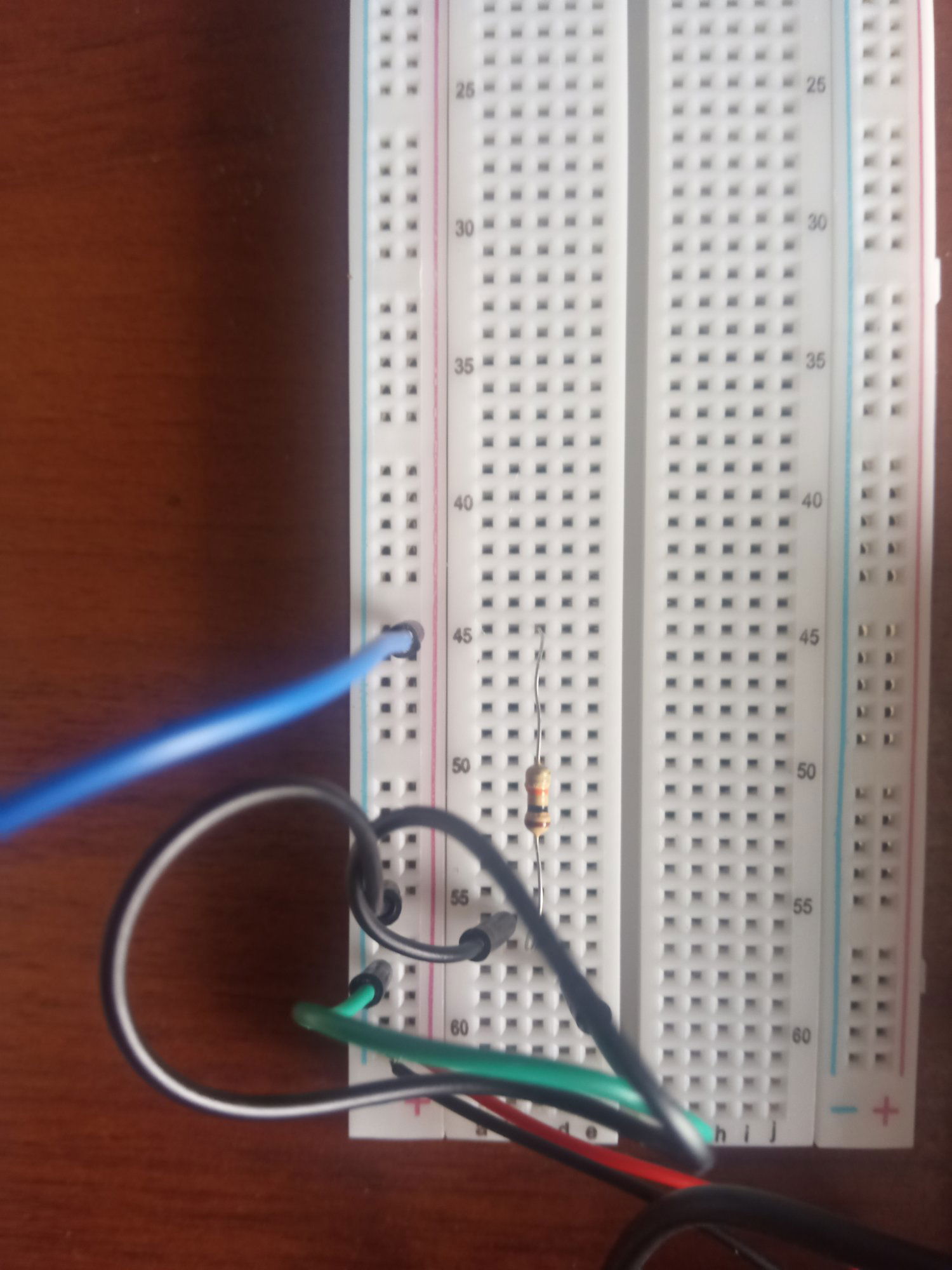

Jednak jak wyjmę najbardziej zewnętrzny opornik, to wynik jest stabilny. Mam na myśli, że jak przyłożę sondę do niebieskiego złącza i pojedynczego opornika, to wynik pozostaje niewzruszony. Jednak kiedy dodam drugi opornik, to pojawia się problem.



Ps 3. Zaczynam myśleć, że ta historia nie będzie miała happy endu 😄 Mam aż 3 zestawy wraz z książkami i dodatkowymi elementami, ale utknąłem zaraz na samym początku pierwszego kursu. Niestety, kurs zakupiłem w grudniu, a otworzyłem dopiero w lipcu. Czy jest wciąż możliwość zwrotu tych elementów i odzyskania pieniędzy czy nie bardzo? A może jest wciąż szansa, żeby to naprawić (bo jednak chciałbym się czegoś nauczyć)?

Spróbuj "pewnie" włożyć kabelki w płytkę stykową. Wiesz, poruszać, spróbować na innej dziurce, tak by połączenie było bardziej "pewne*. Zestaw jest ok, po prostu taka już przypadłość płytek stykowych, że nie zawsze pewnie stykają😔.Tym bardziej, że druciki od takich np. rezystorów są bardzo cienkie i tego połączenia nie ułatwiają, a np. takie nóżki od diod już są grubsze.

Nie poddawaj się, ten typ tak ma.

(edytowany)

@SOYER Dzięki za motywację 🙂 Wykonałem właśnie jeszcze parę prób. Zauważyłem, że problem pojawia się, kiedy użyję opornika 1k Ohmów. Jeśli użyję np. dwóch po 10k, to wynik jest stabilny. Spróbowałem więc opornika o tej samej rezystancji, ale z innej partii, a konkretniej z zestawu dodatkowych 250 elementów, ale efekt jest ten sam - nie działa. Dla porównania spróbowałem jeszcze konfiguracji z opornikiem 10k i 100, ale tu też miernik szalał.

Co więcej, zmierzyłem układ z jednym tylko opornikiem i to wygląda tak:
opornik 47k - wynik stabilny
opornik 10k - wynik stabilny
opornik 3.3k - wynik stabilny
opornik 1k - wynik niestabilny
opornik 100 - wynik niestabilny
opornik 47 - wynik niestabilny

Edytowano przez Krzychun
