Ściemniacz LED


omeniq

Pomocna odpowiedź

Cześć! Przychodzę z zapytaniem o ściemniacz LED. Kupiłem takie małe ustrojstwo do przyciemniania diód led (paski led) i mam zagwostkę dlaczego to nie działa tak jak bym chciał.

na Urządzeniu jest napisane zasilanie 5-24V - gdy podpinam zasilanie 9V (bateria) to na wyjściu z tego urządzenia jest napięcie które mogę regulować pilotem dodanym do tego urządzenia. Problem pojawia się gdy podpinam 12V (prostownik samochodowy) to na wyjściu z tego urządzenia jest brak napięcia.

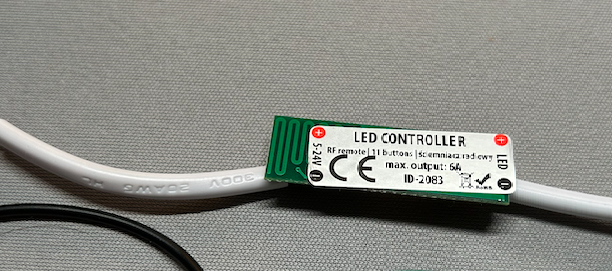

Urządzenie:

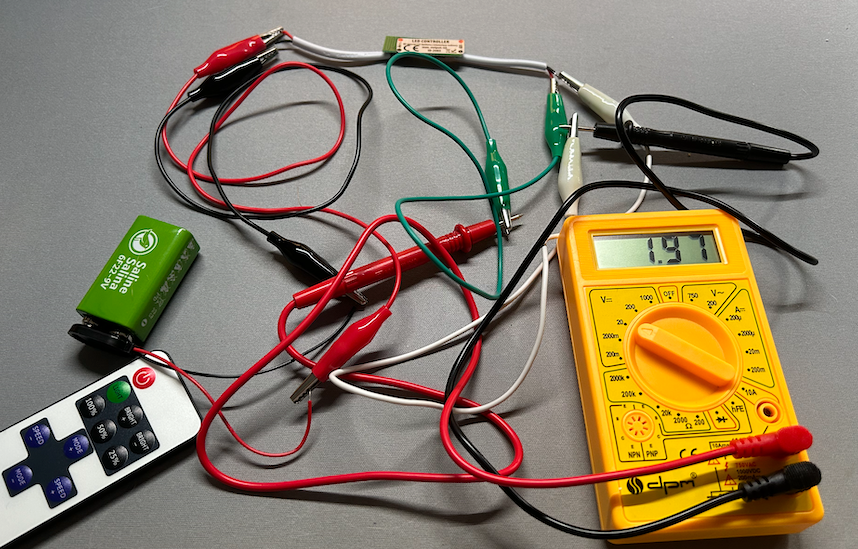

podłączone pod baterie 9V (trochę rozładowana) na wyjściu jest napięcie 6.91


po naciśnięciu na pilocie zmianę jasności napięcie spada:




Napięcie z prostownika:

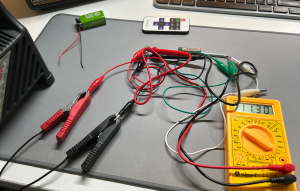

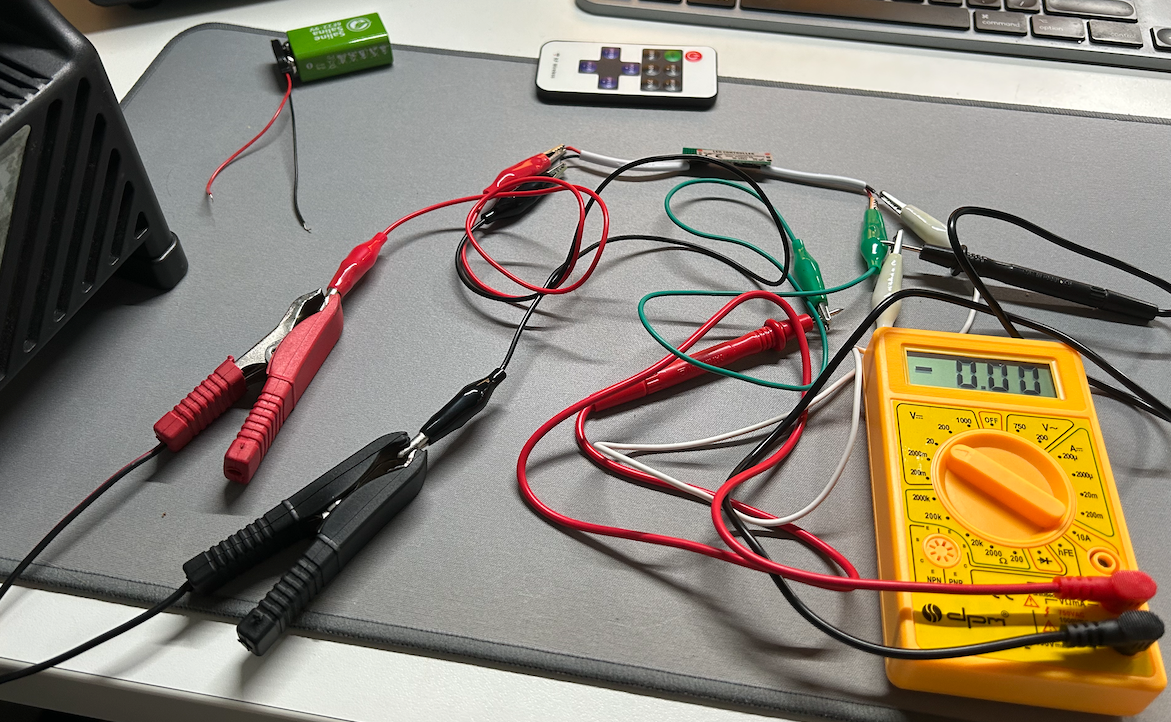

Napięcie na wyjściu za modułem


To samo chciałem osiągnąć podpinając pod 12V ale niestety na wyjściu jest 0V. Dlaczego skoro ten moduł niby obsługuje do 24V? Czy ten moduł tego nie ogarnia czy coś robię źle? Z góry dzięki za jakąś wskazówkę!





PS. właśnie zrobiłem dodatkowy test i połączyłem szeregowo dwie baterie 9V i uzyskałem około 16V i działa! Także chyba tylko z tym prostownikiem nie działa to poprawnie 😕

Edytowano przez omeniq
Link do komentarza
Share on other sites

@omeniq bateria 9 V ma bardzo małą wydajność prądową, więc nie nadaje się do zasilania takich układów. Niektóre sterowniki mogą też działać dopiero "po obciążeniu", czyli gdy są podłączone do nich diody. Po trzecie, jeśli ten sterownik ściemnia diody za pomocą PWM to możesz mieć problemy z zarejestrowaniem tego sygnału za pomocą takiego najtańszego miernika.

Link do komentarza
Share on other sites

1 godzinę temu, omeniq napisał:

chyba tylko z tym prostownikiem nie działa to poprawnie

Nic dziwnego - prostownik tylko prostuje prąd, ale go nie wygładza - czyli 100 razy na sekundę układ chciałby się uruchomić ale za chwilę dostaje zero na zasilaniu. Do zasilania układu potrzebne jest napięcie stałe, a nie tętniące.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

1 minutę temu, ethanak napisał:

Nic dziwnego - prostownik tylko prostuje prąd, ale go nie wygładza - czyli 100 razy na sekundę układ chciałby się uruchomić ale za chwilę dostaje zero na zasilaniu. Do zasilania układu potrzebne jest napięcie stałe, a nie tętniące.

Super! Wszytko jasne 🙂 Bardzo dziękuje za wyjaśnienie!
