Specjalizowany odtwarzacz MP3

[ethanak]

Projekt z gatunku "pilnych" - czyli trzeba rzucić wszystko i się tym zająć...

Założenia:

• ma to odtwarzać empeszcze przez BT albo kontrolnie przez wbudowany głośniczek
• ma być łatwy w obsłudze (baaaaardzo łatwy)
• kilka trybów pracy, m.inn. spektakl (czyli po każdym numerze robi stop i przeskakuje do następnego)
• odczyt albo wszystkich plików mp3 (przesłuchanie) albo tylko konkretnych (nazwy rozpoczynające się od ciągu cyfr i podkreślnika lub myślnika)
• odczyt muzyki z pendrive (montowany read-only automatycznie)
• i ogólnie jeszcze innych parę ważnych rzeczy które wyjdą w praniu

No i najważniejsze: zrobiony z tego co leży w szufladzie.

Na razie wyszło mi coś takiego:

• RPi Zero W do grania, gadania z ustrojstwami  po BT i czytania pendrive
• ESP32 do obsługi klawiatury, wyświetlacza i ogólnie całej logiki
• Komunikacja obu przez port serial

Co już mam:

• Spatchowaną bibliotekę mpg123 do Pythona (dodane funkcje seek i tell)
• udane pożenienie ze sobą i2s, pulseaudio i bluetooth (walka z regulacją głośności dla i2s to temat na powieść)
• automontowanie pendrive oraz powiadomienie głównego programu na RPi że takowy został zamontowany
• prowizoryczny programik odtwarzacza mp3 (na mpg123 i pyao)
• jeszcze bardziej prowizoryczny do obsługi BT (w sumie wrapper do bluetoothctl - nic bardziej sensownego nie znalazłem).
• szkieletowy program na ESP32 (rdzeń 0 zajmuje się na razie wyłącznie wyświetlaczem, rdzeń 1 to cała reszta, zobaczymy co z tego wyjdzie)
• zmontowane wszystko (razem z modułem DS3231, eeprom się przyda bo karta jest montowana ro w overlay) na płytce uniwersalnej,

Zobaczymy co z tego wyjdzie - konstrukcja zapowiada się ciekawie. Teraz kompletuję przyciski do klawiatury (chyba mi kilku zabraknie, ale może da się z czegoś wylutować).

Jakby ktoś miał jakieś pomysły to na tym etapie bardzo chętnie się zapoznam 🙂

[ethanak]

No i pierwszy przypał - okazało się, że moja przejścióweczka OTG ma zwyczaj robić zwarcie przy próbie wkładania pendraka... Albo znajdę gdzieś w rupieciach wtyczkę mikro, albo zostawię dostęp do gniazdka malinki. Znając siebie raczej to drugie.

[ethanak]

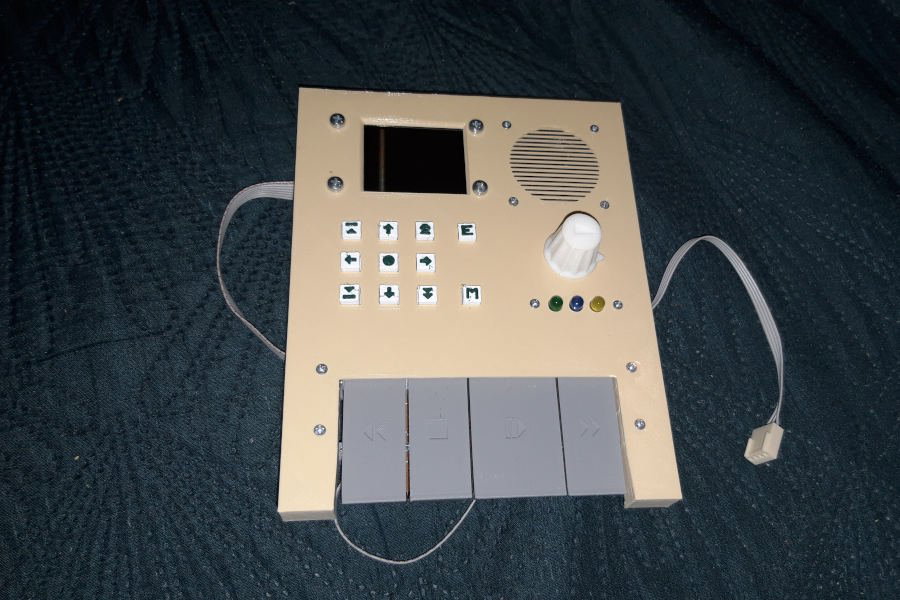

No i pierwszy (wizualny na razie efekt) - górna część obudowy. Kompletna, z wyświetlaczem, głośnikiem i tak dalej:

Dolna się drukuje (przewidywany czas ukończenia jutro w okolicy śniadania), czyli po południu będzie można to złożyć do kupy i zabrać się za najciekawszą część - czyli pisanie programu 🙂

Na razie testy wychodzą ładnie, ale to takie niezwiązane ze sobą kawałki. Po drodze powstało parę ciekawych rozwiązań dotyczących grafiki (np. wyświetlanie animowanych obrazków i konwerter z GIF/PNG na RLE, ale wrzucę tu kod jak doprowadzę do stanu używalności).



[ethanak]

Tak jak obiecałem - programiki do ikonek (animowanych i nie) w RLE. Programy w Pythonie3 wymagają tylko PIL, czyli powinny pójść na wszystkim.

gif2rlea.py - gif na animowaną ikonkę. Sposób użycia:

python gif2rlea.py [opcje] plik.gif [nazwa_tablicy [plik.h]]

Jeśli nie podano plik.h, będzie utworzony w bieżącym katalogu na podstawie nazwy pliku png.

Jeśli nie podano nazwy tablicy, zostanie utworzona też na podstawie nazwy pliku png

Opcje:

• -r - tworzenie obrazka RGB a nie indeksowanej palety (jeśli plik GIF zawiera różne palety dla każdej klatki)
• -n - negatyw
• -b #RRGGBB - kolor tła dla przezroczystych gifów (lepiej użyć gimpa do wywalenia przezroczystości).

mkrle.py - statyczna ikonka, parametry to nazwa pliku png i nazwa tablicy, wynik na stdout

Pliki C++ nie wymagają chyba komentarza - jeśli ktoś bardzo chce mogę opisać dokładniej 🙂 Powinny działać z bibliotekami Adafruit z dowolnym wyświetlaczem SPI.

Załączniczek: animicon.zip

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

No i okazało się, że pisanie w Pythonie co poniektórych programów to zły pomysł.

Demon odtwarzacza MP3 napisany w Pythonie zajmował ponad 60% czasu procesora. Ponieważ pulseaudio żre jakieś 25%, na jednordzeniowym Zero trochę mu brakowało czasu (jako że oprócz odtwarzacza parę rzeczy jeszcze powinno działać).

Po napisaniu odtwarzacza w C okazało się, że w czasie odtwarzania zajętość procka dochodzi do 16% (nie wspomnę o różnicy w zeżarciu RAM-u).

Dla chętnych kod playera. Słucha toto na porcie 2020 UDP, odpowiada na 127.0.0.1:2021, Do skompilowania potrzebne:

• libpulse-dev
• libao-dev
• libmpg123-dev
• wiringPi (w wersji obsługującej naszą malinkę, w moim przypadku 2.61-1 z githuba)

Można się obejść bez wiringPi po wywaleniu fragmentu na temat kolorowych LED 🙂

Kompletny kod odtwarzacza: player123.tgz

[ethanak]

Hm... pierwsza wersja działa! Zaimplementowane wszystkie funkcje oprócz manipulacji WiFi. Teraz trzeba pomyśleć nad jakimś zasilaniem... chyba mam jeszcze jednego 18650 🙂

[ethanak]

Ech... ja to mam pecha do przejściówek...

Numer jeden: https://botland.com.pl/przewody-microusb-20/8781-adapter-otg-microusb-usb-5904422312190.html

Działa ślicznie, ale z uwagiba konstrukcję lubi zrobić zwarcie.

Numer 2: https://botland.com.pl/przewody/12490-przewod-otg-host-usb-microusb-bialy-12cm-5904422319397.html

Podziałała dwa dni i przestała.

Chyba wezmę tę pierwszą i dodrukuję jakąś obudowę 😞

[ethanak]

O, nawet nieźle wyszło. Obudowa zabezpiecza przez odwrotnym włożeniem pendrive'a (co równa się w tym przypadku zwarciu).

MoKod dla OpenSCAD-a:

module gusb()
{
    win = 12.4;
    gin = 5;
    hin=9.6;
    win2=7.4;
    gin2=2.6;
    dd=0.4;
    gs=1.2;
    gsu=gs-0.4;
    hk=4.5;
    difference() {
        translate([-win/2-gs, -gs,-hk]) cube([win+2*gs, gin+2*gs,hin+hk]);

        hull() {
            translate([-win/2,0,hin-1]) cube([win,gin,1]);
            translate([-win/2-gsu,-gsu,hin+0.01]) cube([win+2*gsu,gin+2*gsu,1]);
        }
        translate([-win/2,0,0]) cube([win,gin,hin+1]);
        translate([-win/2,0,-hk-1]) cube([win,gin,hk]);
        translate([-win2/2,dd,-2]) cube([win2,gin2,10]);

    }
}

gusb();

Można sobie zmodyfikować i dostosować do własnej obudowy.

A dla leniwych: gusb.zip

[ethanak]

Cóż... jutro testy terenowe (próba w Grodzkim)... soft na ESP jeszcze trzeba będzie dopracować, na RPi chyba wszystko działa bez problemu. Akumulatorek jakiś z tych starszych paszczatych, ale założenie było takie że nic nie kupuję. Zresztą to ma działać przede wszystkim na zasilaczu.

Ciekawe, czy się spisze...

[ethanak]

Spisał się raczej średnio - ale muszę dokładniej sprawdzić co mu dolega.

Natomiast z jednym nieprzyjemnym efektem sobie poradziłem.

Otóż podczas startu pulseaudio mam w głośniczku podłączonym do MAX98357 głośny trzask, a jednocześnie pobór prądu na chwilę wzrasta do jakichś dziwnych wartości (nie bardzo miałem jak zmierzyć, ale nówka 18650 pożyczona z robota i naładowana do 4.1V oznajmia, że ma 3.6V) - tak jakby głośnik na chwilę był podłączony do zasilania.

Poszukałem trochę w sieci i okazało się, że dość dużo osób ma podobne problemy z PA, na normalnych pecetach a nie tylko RPi.

Mój sposób na obejście problemu:

Podłączyłem wejście ~SD do wolnego pinu malinki, i przy starcie podaję tam zero. Player podaje jedynkę dopiero wtedy, kiedy ma coś zagrać na wbudowanym głośniczku. W ten sposób MAX jest wyłączony gdy startuje PA.

To tak jakby ktoś miał podobne problemy... teraz pozostaje kwestia dekodera MP3., który czasami dziwnie się zacina (w tych samych miejscach)...

[ethanak]

Hm... ffmpeg (libavcodec) działa nieco lepiej, ale nie do końca. Zdaje się, że w jednym wątku to nie wyjdzie - niestety, wywołanie ao_play jest blokujące, trzeba to jakoś obejść.

[ethanak]

No cóż... okazało się że biblioteka której używam od ładnych kilkunastu lat w tym połączeniu nie działa. Czyli:

RPi Zero W + bullseye + libao + pulseaudio = kiszka

Pomogło zastąpienie libao przez bezpośrednio pulse_simple. Jak kogoś interesuje - kod w załączniku: player124.tgz

[nebraska]

Piękna robota od "a do z" program, obudowa, pomysły. Nic tak nie daje satysfakcji co DIY. Bardzo lubię takie projekty. Masz jakiś filmik z działania?

[PiCh]

Super projekt

[ethanak]

No, już chyba koniec. Musiałem dodać gniazdko jack (w jednym miejscu nie chce się połączyć przez BT, nie wiem dlaczego, nie mam tam wstępu, ale telefon też się nie łączy). Dzielnik na wyjściu 1:4 i dodatkowo paplay z /dev/zero żeby driver i2s nie próbował trzasków.

Zobaczymy, co z tego wyjdzie...

Aha, filmiku raczej nie będę wrzucał, bo to trochę bez sensu... raczej mało ciekawe ze jak nacisnę play to gra...
