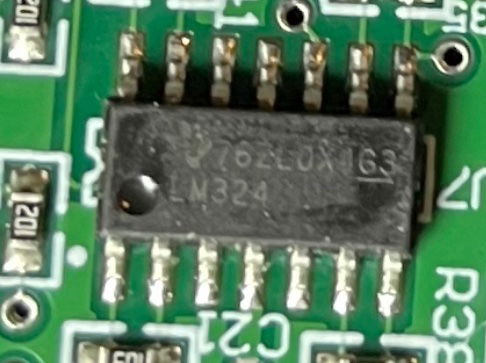

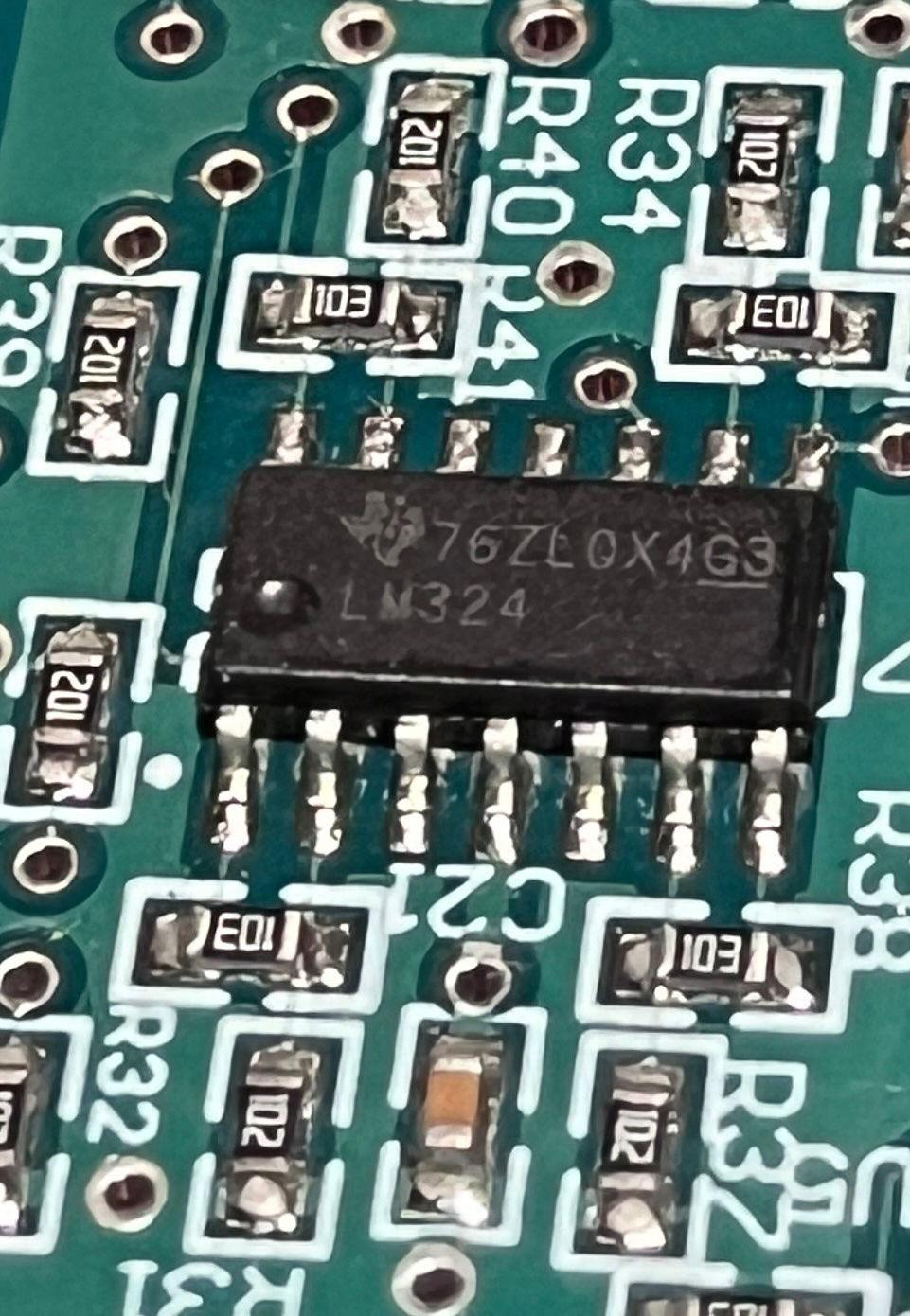

mero Napisano Październik 12, 2023 Udostępnij Napisano Październik 12, 2023 (edytowany) Witam, mam problem z rozpoznawaniem układu który muszę wylutowac i wlutowac nowy. Na układzie widać że to LM324 niestety przy zamawianiu np z strony TME widać że jest wiele takich układów (LM324 AD ST, LM324 ADR, LM324 ADT) i nie wiem który to dokładnie model ani jak to sprawdzić? Edytowano Październik 12, 2023 przez mero Cytuj Link do komentarza Share on other sites More sharing options...
Marekk Październik 13, 2023 Udostępnij Październik 13, 2023 Miałem podobny problem, tzn. uszkodzony układ LM324. SMD. w ładowarce akumulatorów. Zamieniłem go na jakiś LM 324 pochodzący z wylutów. Zadziałało OK. Wcześniej nigdy nie zastanawiałem się nad literkami na końcu. Pobieżna lektura datasheeta wskazuje zależność tych liter od: temperatury pracy, obudowy, odporności na elektrostatykę, opakowania zbiorczego. Dlatego dałbym taki, jaki trafiłby się pod ręką (pasujący obudową), na 98% zadziała OK. 1 1 Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Październik 13, 2023 Udostępnij Październik 13, 2023 Dnia 12.10.2023 o 13:28, mero napisał: nie wiem który to dokładnie model ani jak to sprawdzić Wersja skrócona A co to za różnica... 😛 LM324 to poczwórny wzmacniacz operacyjny, który nie jest wzmacniaczem mocy. O ile płytka nie pracuje w gorącej atmosferze cokolwiek tam wstawisz to powinno działać. Równie dobrze możesz wstawić inny poczwórny wzmacniacz operacyjny w identycznej obudowie i o identycznych wyprowadzeniach i też najpewniej będzie chodzić jak marzenie. Wersja długa Numerki po układzie najczęściej identyfikują jego parametry. W nocie katalogowej danego producenta zawsze jest lista parametrów. Np.https://www.tme.eu/Document/6fa017a2b5979953b2ff55849b57d19f/LM324-ST-DTE.pdf na stronie 19 masz "Ordering Information" wraz z parametrami układów. Patrząc na soldermaskę i chińską jakość tego PCB obstawiam, że to chiński LM324DG3 (albo coś zbliżonego). Cokolwiek kupisz na TME powinno być lepsze 😉 2 Cytuj Link do komentarza Share on other sites More sharing options...
