Ustawienie adresu 0x45 dla czujnika SHT30


gilange

Pomocna odpowiedź

Dzień dobry,

chciałbym do magistrali I2C wpiąć 2x czujniki temperatury i wilgotności SHT30.

Pierwszy czujnik ma adres defaultofwy 0x44 i ESP8266 komunikuje się z nim bez problemu.

Drugi czujnik powinien mieć inny adres.

W nawiązaniu do tabeli 7 w punkcie 3 i tabeli 8 w punkcie 3.4 w tej instrukcji, wnioskuję, że muszę zadać na pin 2 np. +5 VDC.

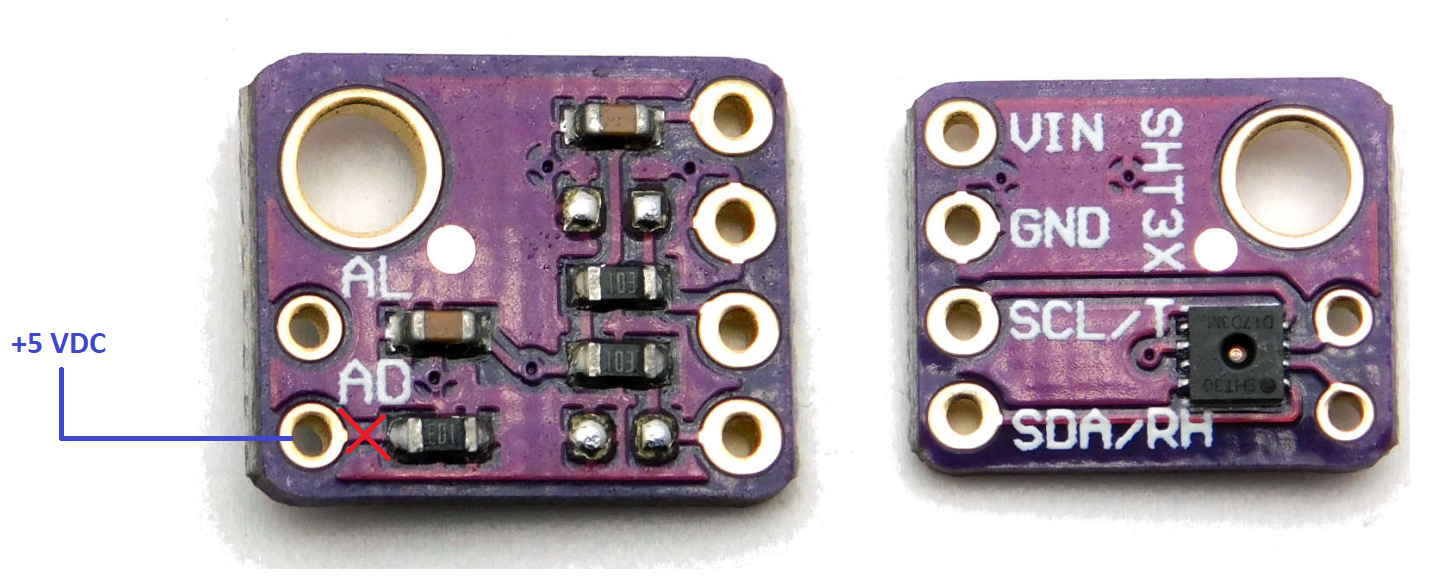

Jeżeli "zetrę mechanicznie" ścieżkę zaznaczoną czerwonym "X" oraz do zapodam + 5 VCD tak jak na załączonym rysunku to uzyskam adres 0x45 dla tego czujnika?

Czemu tam uziemienie poprowadzone jest przez rezystor?






Edytowano przez gilange
Link do komentarza
Share on other sites

9 minut temu, gilange napisał:

Czemu tam uziemienie poprowadzone jest przez rezystor?

Ten rezystor ma wartość 103 (10e3)R = 10kR. To oznacza, że wystarczy, że podepniesz 5V bezpośrednio do padu AD i bez problemu urządzenie powinno zmienić adres.

A czemu: to rezystor podciągający. Stosuje się je by uniknąć "nieprzewidzianych konsekwencji" wiszących wyprowadzeń (które wtedy stają się całkiem dobrymi antenami i zbierają fale radiowe).

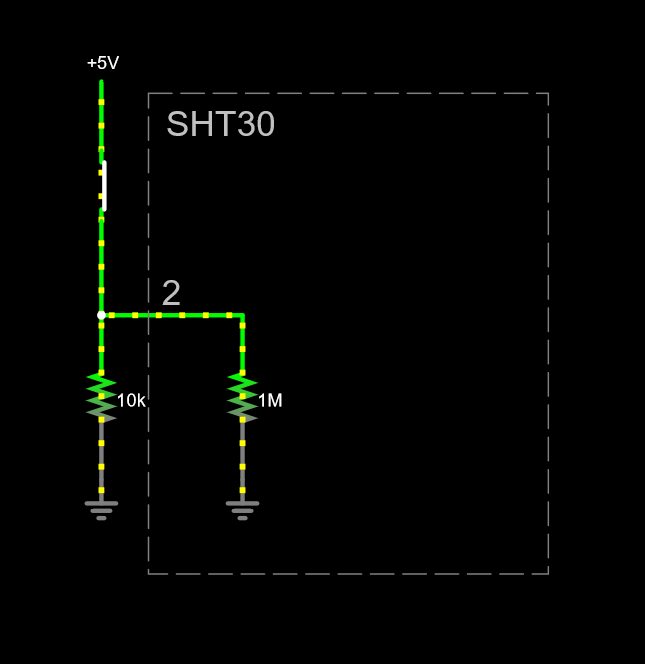

Link do symulacji

Edytowano przez H1M4W4R1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

@H1M4W4R1,

dzięki za wyjaśnienie.

Odnośnie rezystora

Rozumiem że w przewodach może indukować się napięcie z fal elektromagnetycznych generowanych prze okoliczne instalacje i napięcie te może czasami przekraczać wartości progowe i determinować 1 logiczne na padzie AD -> na pinie 2 (ADDR), ale

1. w symulacji takie zakłócenie można wrzucić jako chwilowe napięcie w miejsce +5V i daje mamy przez chwilę występowania stosunkowo wysokiego napięcia stan logiczny 1 na padzie AD.

2. czy w przypadku zadania +5V  rezystor jest tylko po to aby ograniczyć prąd - bez niego byłoby zwarcie, czy jeszcze po coś?



Link do komentarza
Share on other sites

12 minut temu, gilange napisał:

2. czy w przypadku zadania +5V  rezystor jest tylko po to aby ograniczyć prąd - bez niego byłoby zwarcie, czy jeszcze po coś?

W przypadku zadania 5V rezystor ogranicza prąd (technicznie wtedy jest zbędny, no ale raczej nikt nie będzie go lutował i wylutowywał przy każdej zmianie stanu logicznego). W przypadku braku 5V służy on do odprowadzania ładunku z nóżek układu do masy zapobiegając zakłóceniom.

13 minut temu, gilange napisał:

w symulacji takie zakłócenie można wrzucić jako chwilowe napięcie w miejsce +5V i daje mamy przez chwilę występowania stosunkowo wysokiego napięcia stan logiczny 1 na padzie AD.

Ciężko to zrobić w symulacji, bo jednak papier działa zupełnie inaczej niż prawdziwy świat. W szczególności w kwestii wszystkich zakłóceń, pojemności/indukcji/rezystancji pasożytniczej, odbić wynikających z różnic impedancji etc. Gdybyś chciał to zasymulować to zabrakłoby Ci mocy obliczeniowej, no chyba że masz całą serwerownię obliczeniową na zawołanie wraz z wydajnymi algorytmami 😉

Link do komentarza
Share on other sites
